HIMA X-DI3202A 为HIMax/ X系列32通道安全数字量输入模块，面向安全联锁与故障安全采集。

模块采集限位开关、急停按钮、火焰探测器、阀门反馈等现场离散信号，经隔离与诊断后送安全CPU。其参数与X-DI3201A在阈值、测试时序上存在变体差异，用于匹配不同传感器与国家接线标准。

32路隔离数字输入；输入范围10VDC至30VDC，额定24VDC；每通道额定电流资料标注20mA；通道与系统间隔离资料有2000VAC描述；响应时间资料标注不大于1ms；功耗约1.5W；尺寸约140mm×90mm×70mm，重量0.7kg；工作温度-25℃至60℃；SIL 3按IEC 61508。

每通道独立隔离抗浪涌与电磁干扰；支持开路、短路诊断；前端组LED指示；滤波电路抑制机械触点抖动；可热插拔维护；通过背板冗余总线送X-CPU安全判断。

急停回路、锅炉火焰检测、安全阀位限、皮带拉绳、消防烟感数字量、压力容器超限开关及海上平台安全采集。

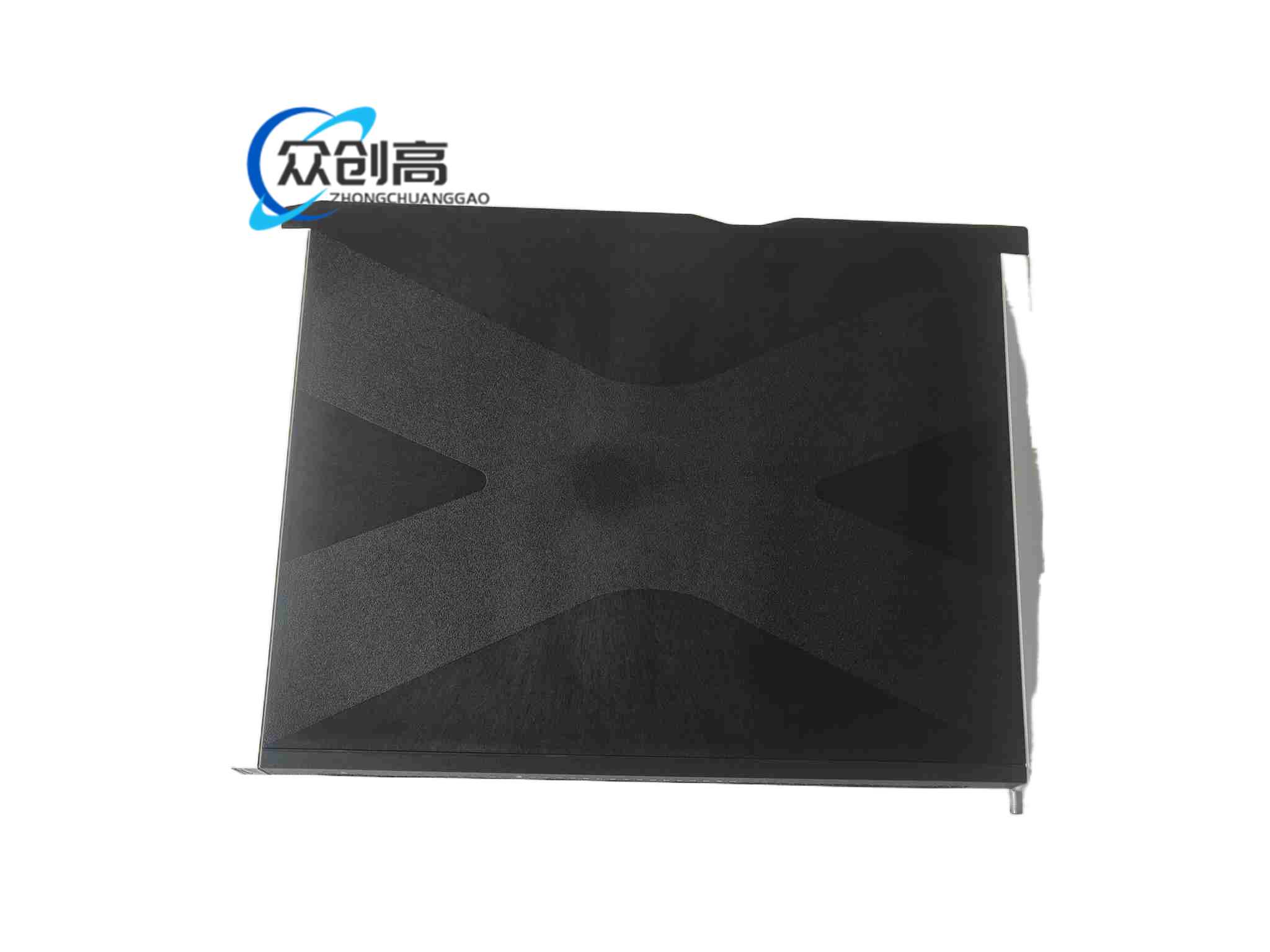

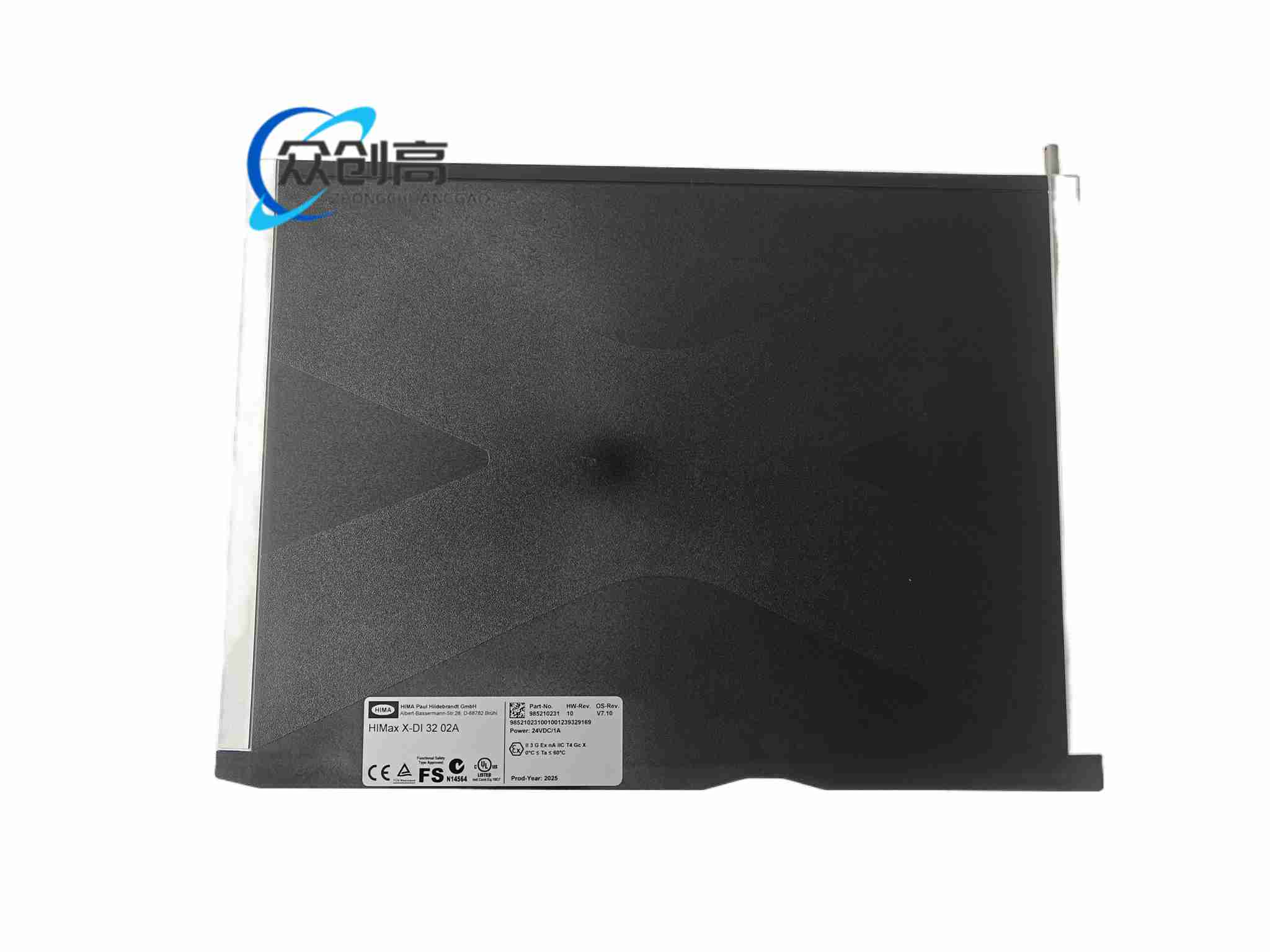

黑色铝合金抗EMI外壳，内部每通道高速光耦，弹簧直插端子；整体按工业安全柜体要求做屏蔽与接地结构。

安装于HIMax基板I/O槽，前面板设分组故障灯，底部弹簧端子快速接线；模块与背板、通道与系统分别隔离，减少共模干扰。

现场开关闭合后，24V回路经光耦隔离转为逻辑信号；模块持续监测回路阻抗，阻抗过高判断线、过低判短路，将状态量与故障码通过背板送安全CPU执行联锁。

装入HIMax兼容基板并确认背板供电；数字电缆与交流动力电缆分开敷设，最小间距按资料保持30mm以上；控制柜接地电阻不大于4Ω；弹簧端子按0.2mm²至2.5mm²截面配线。

机械安全开关优先采用镀金触点，避免长期断开导致氧化虚接；禁止把电磁阀、继电器线圈等感性负载直接接入输入通道；每6个月检查弹簧端子紧力，热插拔前确认系统允许在线维护。
