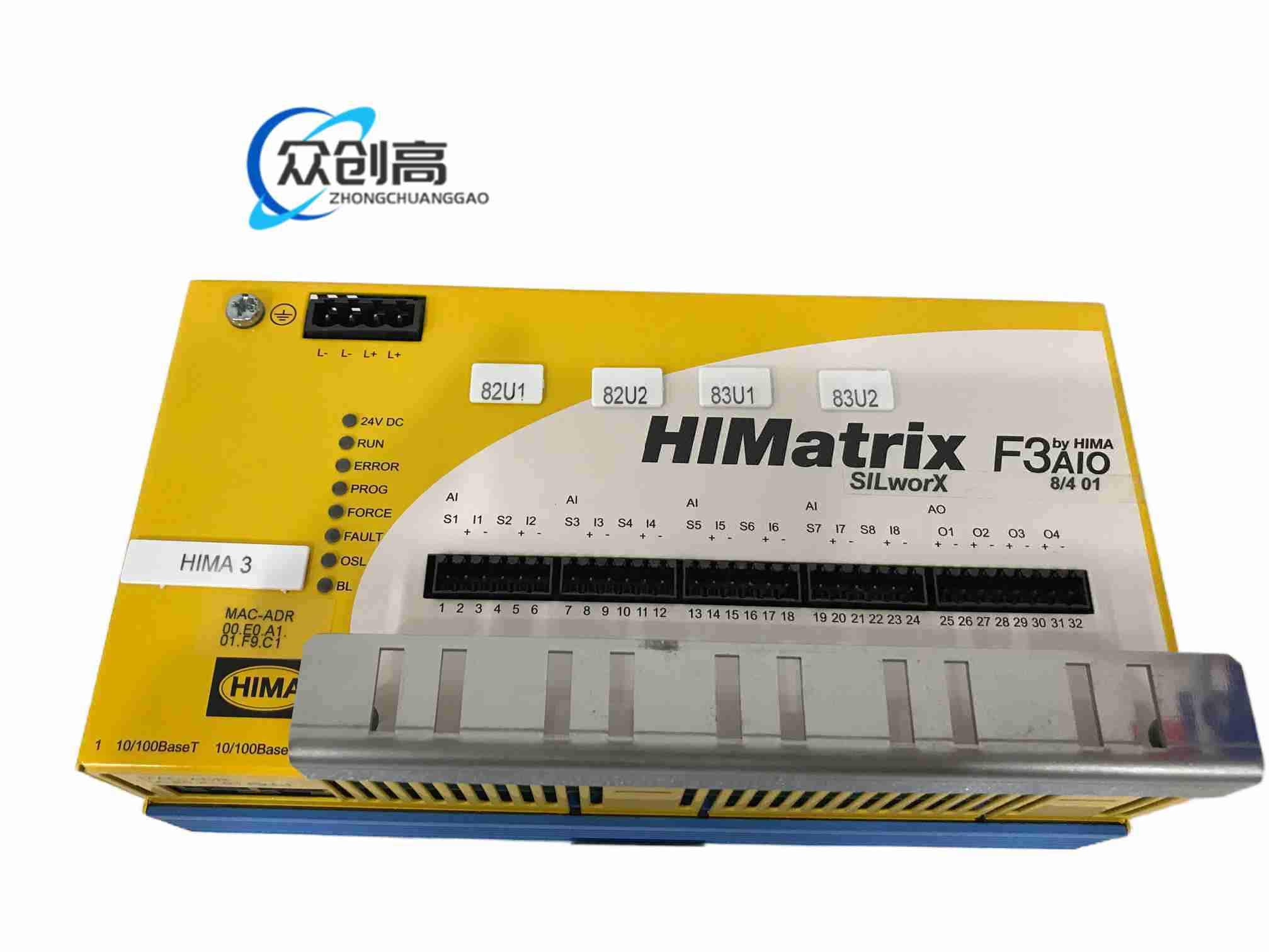

F3 系列模拟量输入/输出模块

F3 AIO8401 是 HIMA F3 系列的模拟量 I/O 模块，提供 8 路模拟量输入和 4 路模拟量输出，适用于安全相关模拟信号处理，通过 SIL 3 认证。

模拟输入：8 通道，0/4-20 mA 或 0-10 V 可配置

模拟输出：4 通道，0/4-20 mA

分辨率：12 位或更高

精度：±0.5% 满量程

隔离：通道间及与总线间电气隔离

工作温度：0 °C 至 60 °C

每通道可独立配置信号类型，具备断线检测、超限报警功能，支持在线参数设置。

用于化工、石油天然气等行业的模拟量安全监测与控制，如液位、压力、温度的安全联锁。

转换时间：每通道小于 10 ms

负载能力：输出最大 500 Ω

金属外壳与塑料面板结合，内部为高精度 A/D、D/A 转换电路。

插拔式模块，宽度约 25 mm，通过背板总线与控制器通信，正面有接线端子及 LED 指示。

输入信号经滤波、放大、A/D 转换后送控制器；输出信号由控制器经 D/A 转换、放大后驱动现场执行器。

插入 F3 系列底座，底座固定在 DIN 导轨，接线需使用屏蔽双绞线，屏蔽层单点接地。

确保信号类型与配置一致，避免过载输入，定期校准以保持精度。
