HIMatrix F30安全控制器CPU或F30 03安全数字I/O模块

该编号在资料中分两类：作为F30 03 SILworX 20/9时指HIMatrix F30系列安全CPU，负责安全逻辑主处理；作为F30 03 SILWORX 20/9数字I/O时指20入9出安全I/O模块。采购与替换需按原系统BOM区分。

32位RISC双核锁步安全CPU；程序内存20MB，数据内存9MB；2路以太网支持SafeEthernet、Modbus TCP、OPC UA，1路RS232调试；SIL 3，铁路相关可扩展SIL 4/EN 5012x；工作0至60℃；35mm DIN安装；配合F30/F35机体使用。

20路数字输入，24V DC±20%，每通道约10mA；9路继电器输出，24V DC±20%，每通道0.5A；功耗无载5W、最大8W；响应＜15ms；SIL 3；35mm DIN；IP20；通道间500V DC隔离；SILworX配置。

CPU版提供双核锁步、看门狗、周期内存与CPU自诊断，复杂联锁不掉安全；I/O版提供高密度安全离散接口，继电器输出驱动切断阀、报警与执行器。

CPU用于油气ESD、化工反应釜联锁、电力保护、铁路信号、燃烧管理主逻辑；I/O版用于传感器采集与执行器驱动，配合CPU构成SIS。

CPU扫描与通信按SafeEthernet项目配置；I/O输入响应＜15ms，输出0.5A继电器；20MB程序满足多回路联锁；9路继电器满足中小安全动作。

阻燃外壳或金属前面组件，锁步安全PCB， conformal coating涂覆，继电器与隔离器件，DIN卡装件。

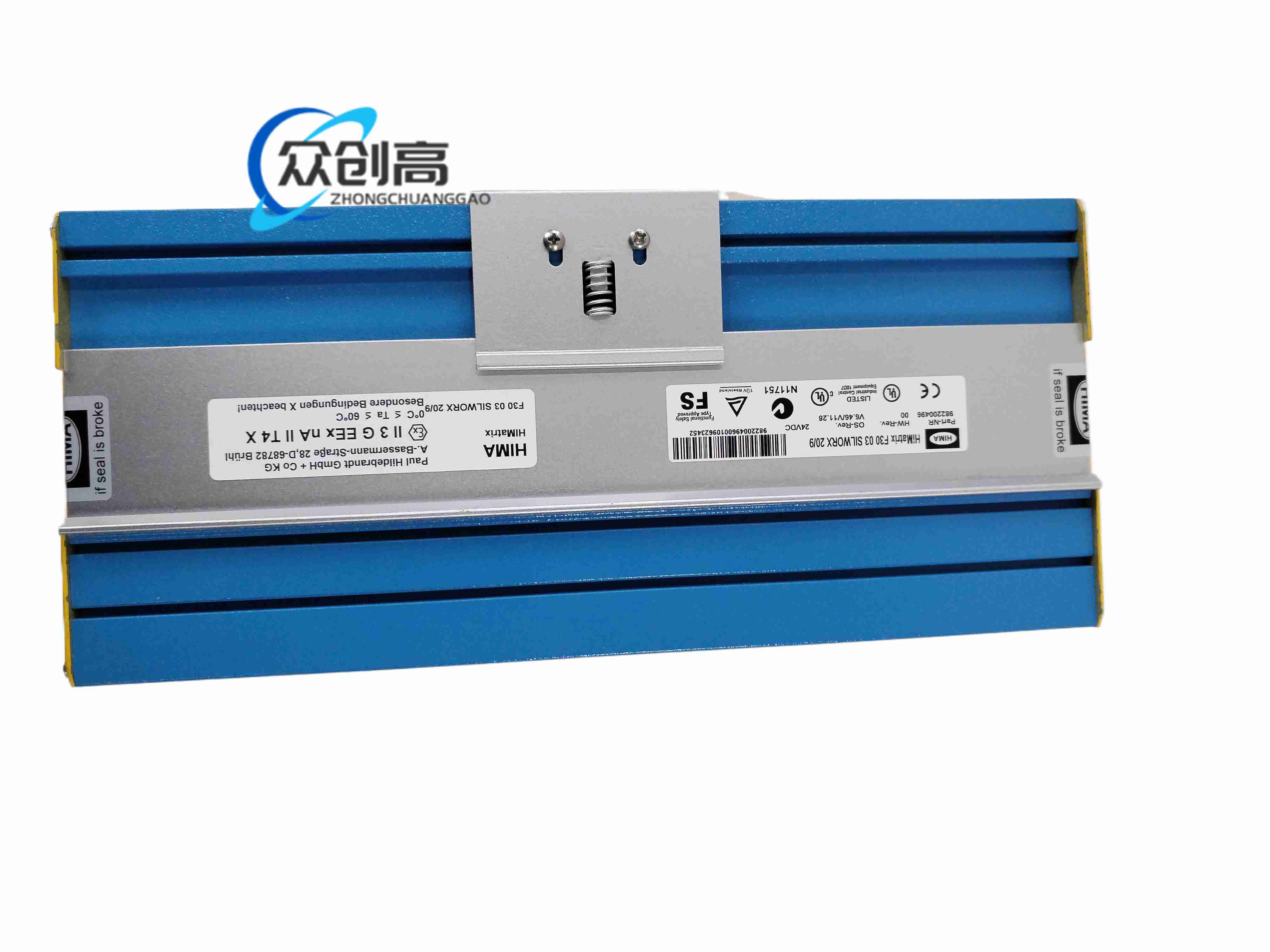

CPU为F30前板模块，LED显示RUN、FAULT、I/O、以太网；I/O为轨道模块，前端状态灯、下端端子。

CPU双核执行相同安全代码并比较结果，异常即进入安全态；I/O版将现场开关经隔离输入送安全总线，CPU逻辑结果经继电器安全输出。

装入IP20控制柜35mm DIN或指定F30机架；24V DC反接保护、PE可靠接地；以太网屏蔽；SILworX按原安全生命周期修改与校验。

改安全逻辑须走SILworX再验证流程；CPU固件版本与项目一致；I/O继电器负载不超0.5A；FAULT灯异常先查自诊断再热插拔。
