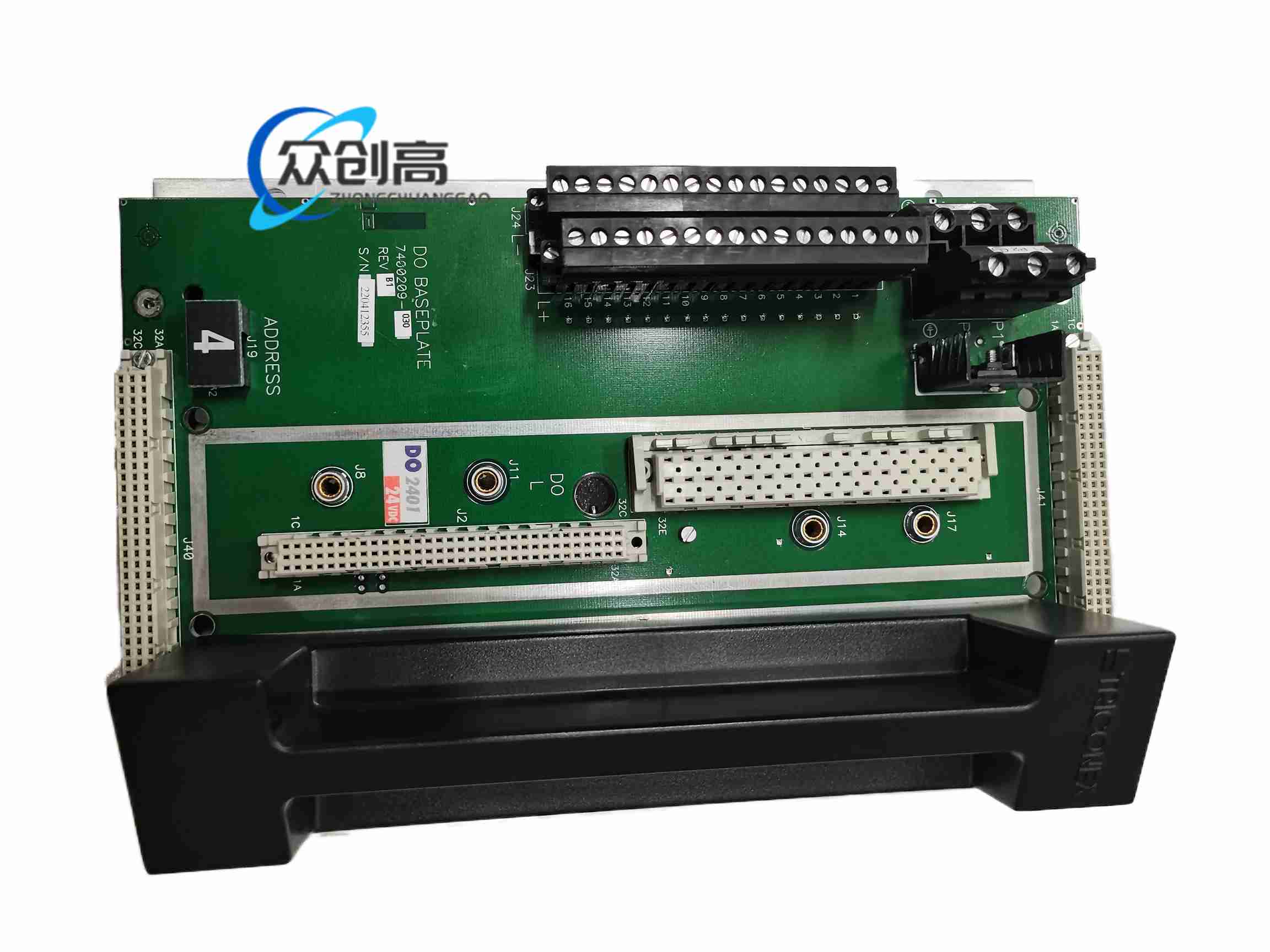

产品简介：Triconex 2401 是 Triconex 安全仪表系统（SIS）中的核心模块，可作为三重模块冗余（TMR）架构的数字输出基板或三重冗余控制器模块，负责将控制器的安全逻辑输出转化为可驱动现场设备（电磁阀、继电器、马达）的物理信号，确保紧急停车（ESD）等关键功能的可靠执行。
技术规格（数字输出基板配置）：
- 输出类型：24 V DC 数字输出
- 通道数：24 个通道（取决于搭配模块）
- 隔离电压：500 V DC（功能地-保护地），800 V DC（功能地-逻辑地）
- 环境认证：符合 IEC 61508 SIL 3 认证要求
- 安装方式：标准 Triconex 机架安装
- 连接方式：背板连接，带现场接线端子
技术规格（三重冗余控制器模块配置）：
- 处理器：高性能多核处理器，支持实时并行处理
- 系统内存：≥ 2 GB RAM
- 存储内存：≥ 16 GB Flash
- 通讯接口：以太网（Modbus TCP、Ethernet/IP、Profinet）；RS-232/485（Modbus RTU）；Triconnet 专用冗余通讯
- 工作电压：24 V DC（支持冗余电源输入）
- 功耗：≤ 30 W
- 工作温度：-40 °C ~ 70 °C
- 湿度：5% ~ 95%（无冷凝）
- 防护等级：IP20
- MTBF：> 100,000 小时
功能特点：
- 三独立处理器通道并行工作，通过多数表决机制实现容错
- 支持在线"热插拔"维护，更换故障模块不影响系统运行
- 内置自诊断，实时监控硬件状态
- 毫秒级控制周期，满足 ESD 快速响应要求
- 可同时处理数千 I/O 点与复杂控制算法
- 支持 IEC 61131-3 标准编程语言（梯形图、FBD、ST 等）
应用场景：石油天然气（井口控制、管道 ESD、FPSO 平台安全系统）；化工与制药（反应器安全联锁、危险化学品泄漏监测）；电力行业（核电站保护系统、燃气轮机超速保护）；轨道交通信号系统冗余控制；核电、航空航天地面支持系统。
工作原理：三个独立处理器通道并行执行相同控制逻辑，通过专利表决机制处理输出信号，即使任一模块或通道发生故障，其余两通道仍能继续提供正确输出，实现无中断连续运行。
安装要求：
- 安装于 Triconex 标准机架
- 须确保 24 V DC 冗余电源容量充足
- 控制柜内须保证接地良好
使用注意事项：
- 在安全关键应用中更换模块前，须完成旁路风险评估
- 核对新模块硬件版本与 Tristation 1131 项目配置一致
- 更换前在 Diagnostic Monitor 中确认故障槽位，避免误拔正常模块
