产品名称

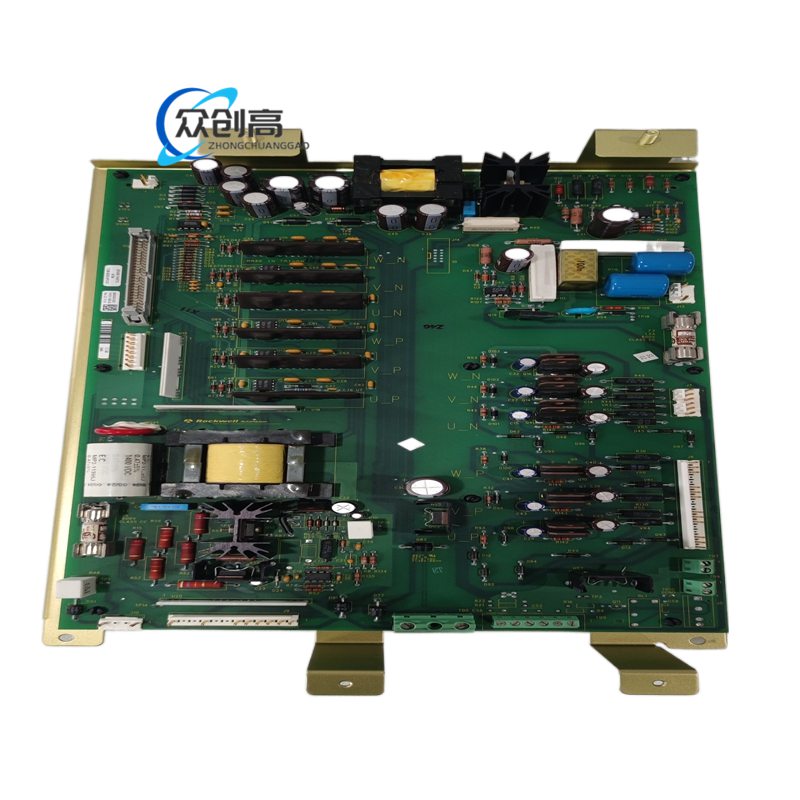

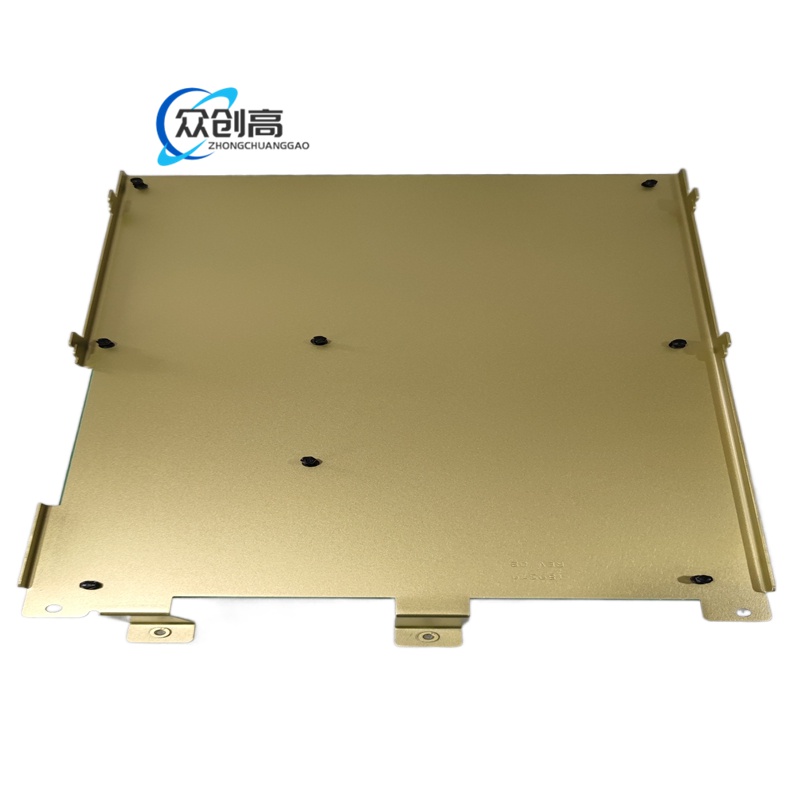

1336-BDB-SP31D 门极驱动电路板（Gate Drive Board / PCBA）
产品简介
1336-BDB-SP31D 是罗克韦尔自动化（Rockwell Automation）Allen-Bradley 1336 / 1336 PLUS / FORCE / IMPACT / REGEN 系列交流变频调速器中的门极驱动电路板。其核心作用是放大控制板输出的低功率控制信号，向主回路 IGBT 功率模块提供隔离的门极触发脉冲，从而精确驱动三相电机。该板卡是大功率（125–150 HP、460V AC）变频器中的关键部件。
技术规格
项目 | 参数 |
|---|---|
制造商 | Allen-Bradley（Rockwell Automation） |
零件号 | 1336-BDB-SP31D（PCB 编号 74101-169-55） |
适用系列 | 1336 / 1336 PLUS / FORCE / IMPACT / REGEN |
电压等级 | 460V AC（三相） |
功率兼容 | 125–150 HP |
板卡类型 | 门极驱动 / 接口 PCBA |
隔离方式 | 高压光耦隔离 |
工作温度 | 0°C 至 50°C |
尺寸 | 约 12 英寸 × 8 英寸 × 2 英寸 |
重量 | 约 1.22 kg |
功能特点
- 提供 IGBT 隔离门极触发脉冲，开关精准
- 兼容 A、B、C、D、E 多种机框
- 高压光学隔离，抗电气噪声能力强
- 表面贴装工艺，集成散热片辅助散热
应用场景
中大功率三相交流电机控制、冶金、矿山、造纸、化工等重工业变频调速系统。
工作原理
控制板输出低功率逻辑信号 → 门极驱动板放大信号并提供足够驱动电流 → 经高压光耦隔离后驱动 IGBT 导通/关断 → 切换电机电源实现调速。同时具备过流、过压保护功能。
安装要求
- 安装于对应 1336 变频器机框内，仅限 460V AC 电压等级
- 安装前必须确认机框 revision 版本匹配
- 多引脚控制排线需完全插紧到位
使用注意事项
- DC 母线电容放电：断电后须充分等待电容放电完毕再操作，否则有致命触电与电弧风险
- 版本匹配：严禁安装 revision 不一致的驱动板，否则触发脉冲不对称，可能瞬间损坏昂贵 IGBT
- 排线到位：多芯排线须完全插入，避免接触不良导致通信故障与误报警
