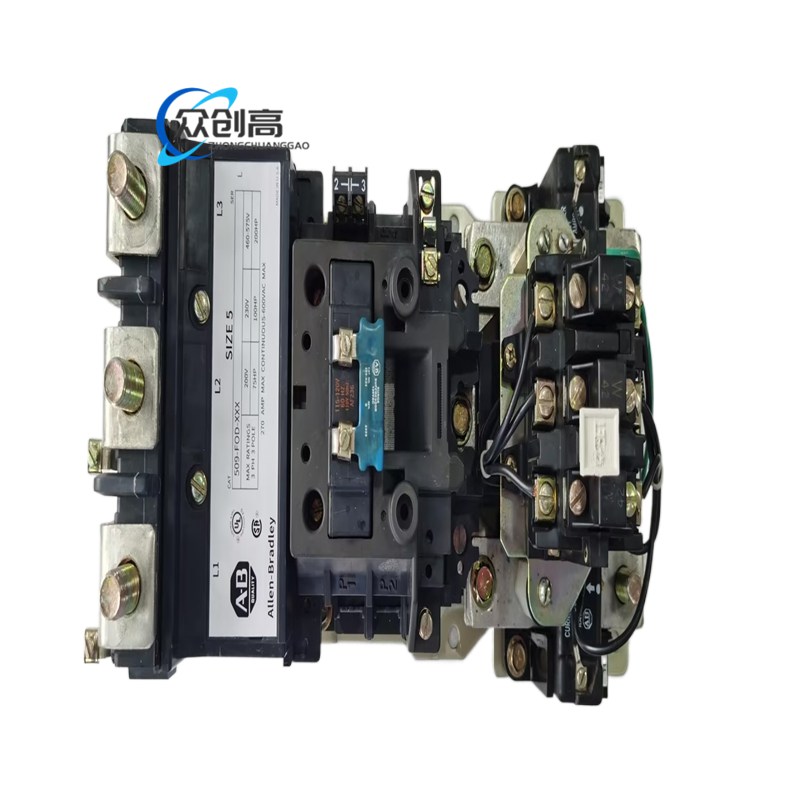

产品名称：Allen-Bradley 509-FOD-XXX NEMA Size 5 电动机起动器
产品简介：Allen-Bradley 509-FOD-XXX 是罗克韦尔自动化（Rockwell Automation）Bulletin 509 系列 NEMA 重型电动机起动器，属于开放式 NEMA Size 5 全电压不可逆起动器，用于对大型三相工业感应电机进行直接在线（DOL）启动、停止与过载保护。"XXX" 后缀代表出厂未安装具体过载加热器元件或辅助选项的基型单元。
型号代码解析：
- 509：Bulletin 509 NEMA 起动器系列
- F：NEMA Size 5 框架规格
- O：开放式结构（无外壳），用于面板集成
- D：110 VAC 50 Hz / 120 VAC 60 Hz 操作线圈
- XXX：基型单元，未预装工厂过载加热元件或辅助选项
技术规格：
- 目录号：509-FOD-XXX
- 制造商：Allen-Bradley / Rockwell Automation
- NEMA 框架规格：Size 5（460/575V 下达 200 HP）
- 连续电流额定：270 安培
- 电源极配置：3 极（顶部接线）
- 线圈电压：110 VAC @ 50 Hz / 120 VAC @ 60 Hz（"D" 代码）
- 最大电压：600 VAC
- 外壳类型：开放式（"O" 代码，用于面板安装）
- 兼容过载继电器：Bulletin 592 易熔合金或固态过载继电器（如 592-A1NF / 592-B1NF）
- 辅助触点：1 常开（N.O.）
功能特点：
- 直接在线（DOL）启动、停止控制
- 大功率三相负载开关，额定电流高达 270 A
- 开放式结构便于面板集成
- 兼容 Bulletin 592 过载继电器实现热保护
结构特征：NEMA Size 5 框架，3 极顶部接线结构，开放式（无外壳）设计。
工作原理：通过线圈得电驱动接触器主触点闭合，直接向电机施加全电压启动；配套 Bulletin 592 过载继电器对电机进行热保护，防止热锁死。
应用场景：矿山、市政泵站、钢铁加工等设施中的大功率多马力电机启动与保护。
安装要求：
- 开放式结构，需集成于控制面板内
- 安装匹配的 Bulletin 592 过载继电器（如 592-A1NF / 592-B1NF）
- 顶部接线电源端子设计
使用注意事项：
- "XXX" 后缀代表基型单元，需根据实际电机参数选配过载加热器元件
- 线圈电压为 110 VAC @ 50 Hz / 120 VAC @ 60 Hz，需匹配现场供电
