产品名称

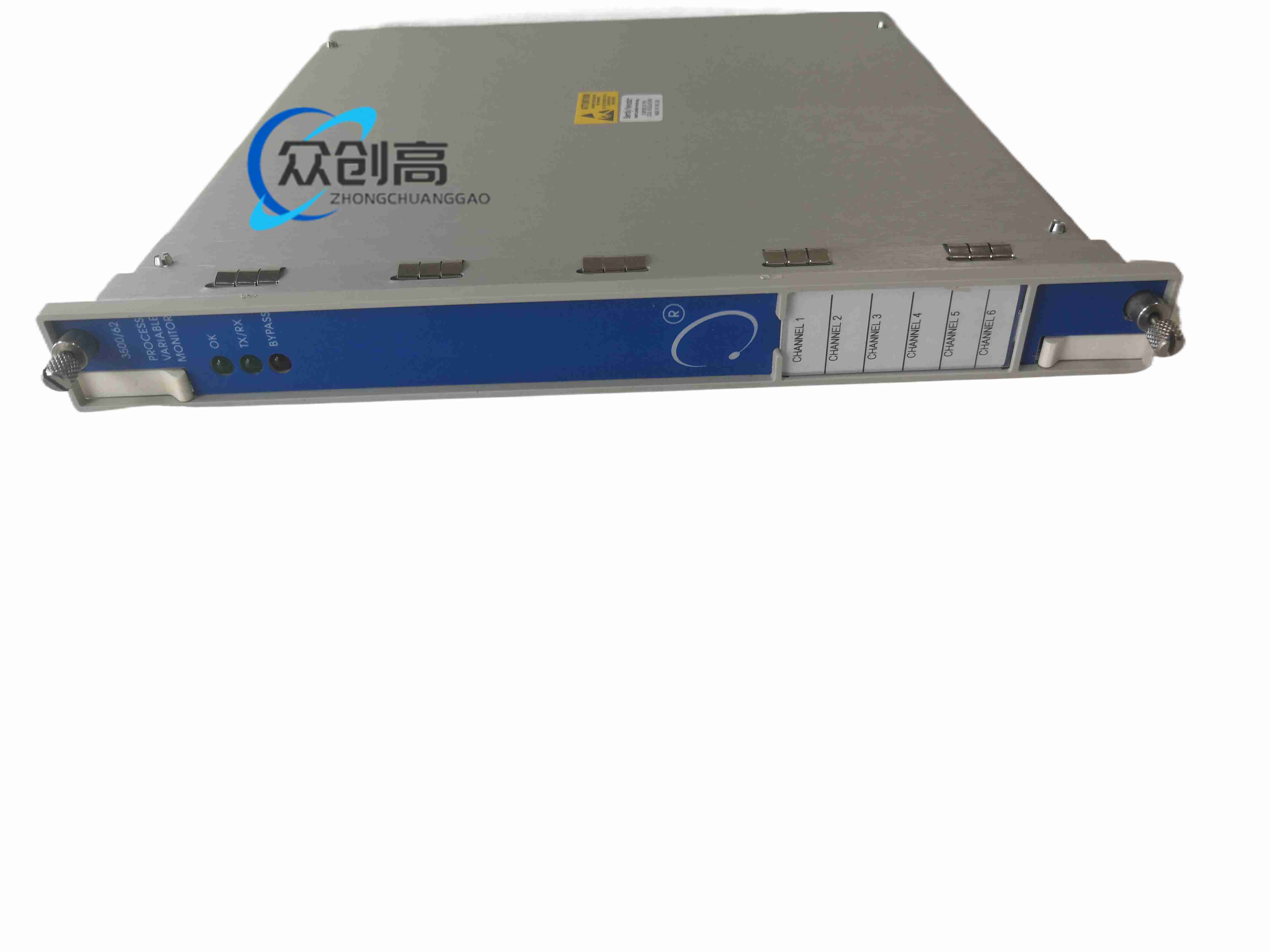

过程变量监测器（6通道），Bently Nevada 3500 机械保护系统模块
产品简介
3500/62-04-00 是 Bently Nevada 3500 系列中的六通道过程变量监测模块，作为标准工业变送器（压力、流量、温度、液位等 4-20 mA 或比例电压信号）与 3500 机架报警及逻辑网络之间的桥梁，提供连续的过程参数监视与报警判定。"-04"后缀代表采用隔离型 4-20 mA I/O 模块并配外部接线端子。
技术规格
- 通道数：6 个独立监测通道
- 输入信号：4-20 mA DC（隔离）或 -10～+10 V DC 比例电压
- 输入阻抗：50 Ω（电流模式）/ 1 MΩ（电压模式）
- A/D 转换：24 位
- 精度：典型 ±0.33% 满量程，最大 ±1%
- 报警设定：每通道双设定点（Alert 预警 / Danger 危险），可组态延时 0.1-60 s，支持欠报警与过报警
- 记录仪输出：每通道 4-20 mA 或 0-10 V DC
- 尺寸：241.3 × 24.4 × 241.8 mm，重量 0.82 kg
- 环境温度：-30 ℃ ～ +65 ℃
- 支持热插拔与 TMR 三冗余配置
功能特点
- 将现场变送器信号接入 3500 机架保护逻辑
- 通过 3500 Rack Configuration Software 组态满量程、工程单位、报警值
- 通道间隔离，防止地环路干扰
- 外部端子排接线，便于维护
- 前面板带 OK、TX/RX、Bypass LED
应用场景
油气、石化、电力等行业的压缩机、汽轮机、泵、风机等旋转设备过程参数（压力/流量/温度/液位）连续监视与联锁。
结构特征
3500 标准单槽模块，现场线接至独立外部 I/O 端子块，而非直接接机架后部。
工作原理
各通道对输入信号进行调理与 24 位 ADC 转换，软件换算为工程单位后与 Alert/Danger 设定值比较，越限驱动机架继电器逻辑，同时经模拟记录仪输出给 DCS/PLC 趋势采集。
安装要求
插入 3500 机架任意监测槽位；变送器回路接外部 I/O 端子；上电前用组态软件完成通道、量程、报警配置。
使用注意事项
混用不同 I/O 模块类型须重新组态机架；上电前核对锂电池备份与外部端子极性；非确认热插拔支持时不要带载拔插；下载固件或配置后复核报警设定值。
