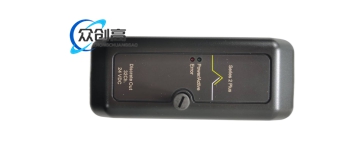

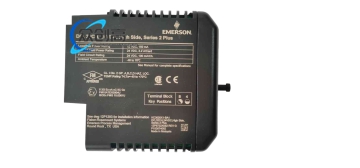

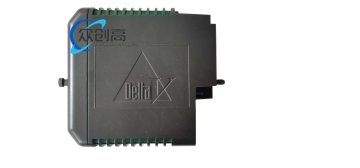

DeltaV M 系列 Series 2 Plus 32 通道 24 VDC 高边数字量输出端子块。

该端子块为 M 系列 32 路 24 VDC 高边 DO 卡提供现场接线界面，用于驱动电磁阀、指示灯、继电器线圈和其他低压直流执行元件。

数字量输出 32 通道，24 VDC 高边输出。Series 2 Plus 架构，40 针大容量连接。配套 DO 卡按 32 通道高边设计；每通道负载电流、总电流和短路保护参数以所配 VE4002/VE4032 卡件手册为准。现场电源标称 24 VDC。

高密度直流输出，减少单柜模块数量。支持大容量端接，配合冗余 DO 端子可实现主备切换。机械键位避免误插模拟量或输入类卡片。

过程控制阀岛、真空/气动电磁阀组、状态灯、报警器、小型继电器驱动以及 DCS 机柜内 24 VDC 执行回路汇总。

工作温度按 M 系列传统 I/O 执行，常见 -40 至 70 ℃。湿度 5% 至 95% 无凝露。隔离、过流与热保护参数依输出卡与端子熔丝配置确定。

阻燃热塑壳体，镀锡铜导电件，螺丝或弹簧端子，内部多层印制板，可选熔丝与保护元件。

前侧现场螺丝端子，后侧 40 针公头接入 DO 卡或载体。卡扣安装，设通道标识与防错键。冗余版本可配 VE4032S2T2B8 同类端子。

DeltaV 输出指令经 DO 卡驱动高边开关，现场负载一端接端子输出，另一端回 24 VDC 电源零位或经继电器公共端构成回路。故障电流由卡件或端子保护电路限制，状态回传系统诊断。

确认输出卡为 32 通道 24 VDC 高边型号且与 B8 端子键位一致。按负载总电流核算电源容量，感性负载加续流保护。动力线、交流线与直流输出线分开走线槽。

禁止把交流负载或非 24 VDC 额定执行器直接接入该高边直流端子。电磁阀、继电器线圈必须配置续流二极管或对应吸收电路。更换输出卡前记录通道强制状态，避免误动现场设备。
