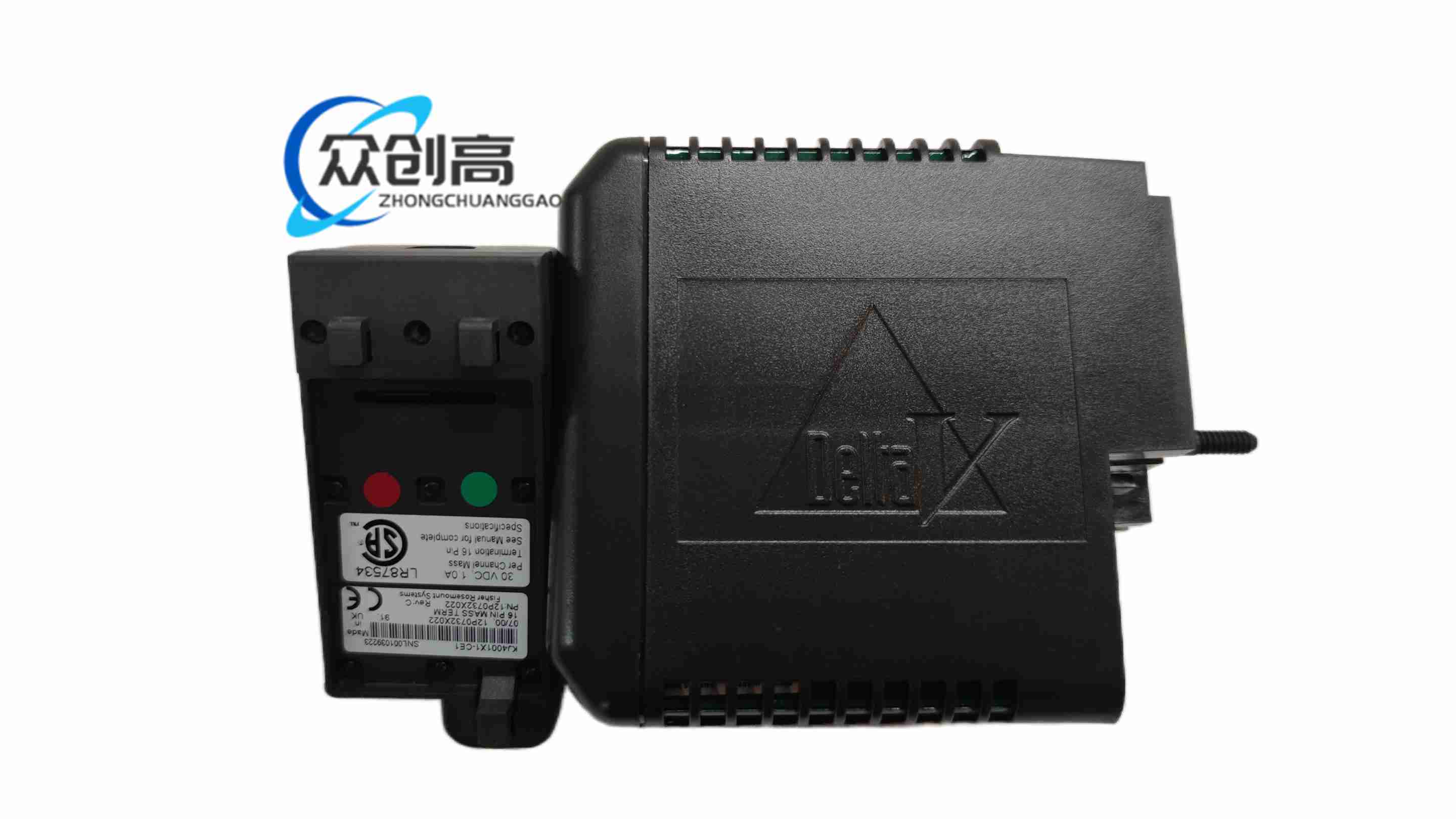

DeltaV S 系列传统 I/O 现场接线基座/端子接口。

该型号作为 S 系列 I/O 卡的现场接线底座，为 AI、AO、DI、DO 等卡件提供螺丝端接、机械支撑和载体对接；具体信号类型由所插电子卡决定。

无源底座按所配卡件承载信号：模拟可接 4 至 20 mA、HART、热电偶、RTD；数字可接 24 VDC 干/有源接点。背接 S 系列载体，前接螺丝端子。工作温度按机柜工业环境执行，常见 -40 至 70 ℃。湿度无凝露。防护按安装在柜内端子执行。

支持预接线，卡件可热插拔维护而不拆现场电缆。机械键位防止不同类型 S 系列卡错插。与 HART 模拟卡配合时保持回路透传。

DeltaV S 系列机柜的现场信号汇接，适用于油气、炼化、电力、制药、食品与市政自动化。

精度、隔离、HART、诊断等由上层 S 系列电子卡提供；端子块仅保证接触电阻、线径范围和载流能力。线径按端子标牌执行，常用 0.5 至 2.5 mm²。

阻燃塑料基座，镀锡铜端子，不锈钢螺丝，内部铜合金汇流条，部分型号带屏蔽接地片。

前侧现场螺丝排，后侧载体公头，卡扣安装，编码销或可换键位实现卡型匹配。

现场仪表线接入螺丝端子，内部导体把信号直接引到 S 系列卡件引脚；模拟 HART 信号按原有 4 至 20 mA 回路透传，数字量按干/有源接点状态传送。

确认所插 S1 类卡为模拟还是数字、是否为 HART 输出/输入。模拟回路使用屏蔽双绞线，数字回路按干接点或有源直流回路分开。端子扭矩按手册执行。

S1B3 若用于模拟输出，禁止把现场电源直接接入电流输出回路造成过流。若用于 HART，地址与负载电阻须满足卡件最小回路阻抗。维护前确认系统允许热插拔，危险区按相应防爆证书执行。
