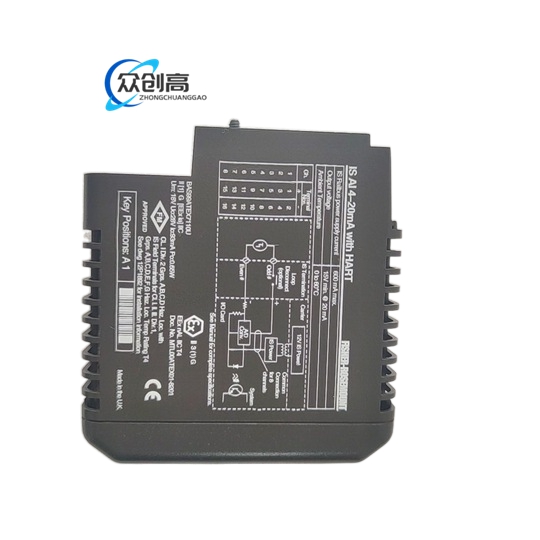

DeltaV 模拟量输入模块；公开资料存在 8 通道 4 至 20 mA HART 与 16 通道多信号两种配置口径。

该模块用于把现场温度、压力、流量、液位变送器信号转换为 DeltaV 可处理的数字量。采购、替换和组态前必须以原系统硬件清单确认通道数、信号类型和 HART 版本。

8 通道口径：4 至 20 mA 输入，16 位分辨率，HART 5/7 透传，通过 DeltaV 系统总线通信 。

16 通道口径：支持 mV、热电偶、RTD、4 至 20 mA HART，16 位 ADC，单端或软件可配，精度资料标称 ±0.1% 满量程 。

供电按所装载体执行，LocalBus 或背板 12 VDC 取电；第三方 8 通道资料标称功耗不大于 300 mA ，16 通道资料标称参数依载体与信号类型不同。

工作温度按卡型不同，8 通道资料标称 -40 至 70 ℃ ，16 通道多信号资料标称 0 至 60 ℃ 。

HART 透传可与 AMS 设备管理平台读取智能变送器参数。通道诊断包含开路、短路、超量程。高密度版本减少机柜插槽；8 通道版本适合单一 4 至 20 mA 回路集中采集。

炼油、化工、电力、水务、制药反应釜温度、管道压力、储罐液位和流量计信号采集。

分辨率 16 位。共模抑制依高精度版本资料大于 120 dB@50/60 Hz 。隔离依卡型执行，8 通道资料标称 1500 VDC 通道对系统 ，多信号资料标称 500 V RMS 通道对地 。HART 依固件支持 5/7 或点对点透传。

工业级阻燃壳体，多层 FR4 电路板，精密电阻网络，16 位 ADC，光耦或磁隔离，镀金/镀锡端子。

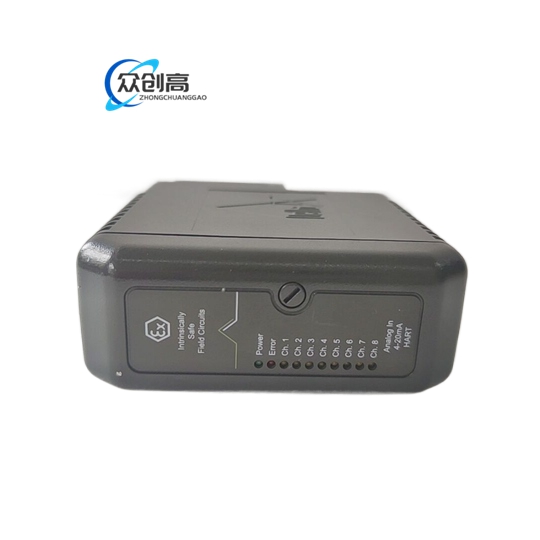

DeltaV 卡式插入载体/端子基座，设 LED 状态、键位识别和系统总线连接器。

现场电流经精密取样转为电压，热电偶/RTD/mV 经冷端补偿和仪用放大后送 ADC；数字量经隔离送入LocalBus。HART 频移键控叠加在 4 至 20 mA 回路上，实现参数读写与诊断。

8 通道 4 至 20 mA 使用两线制屏蔽双绞线，屏蔽单点接地。16 通道热电偶/RTD 按分度号组态，RTD 用三线或四线，热电偶用补偿导线。安装前在 DeltaV 硬件配置中导入正确产品版本。

8 通道与 16 通道固件、端子基座不通用，替换必须以原 BOM 为准。HART 回路最小负载、最大线长按卡件手册校核。RTD 通道禁止接入带电信号，热电偶极性接反会显示负温。
