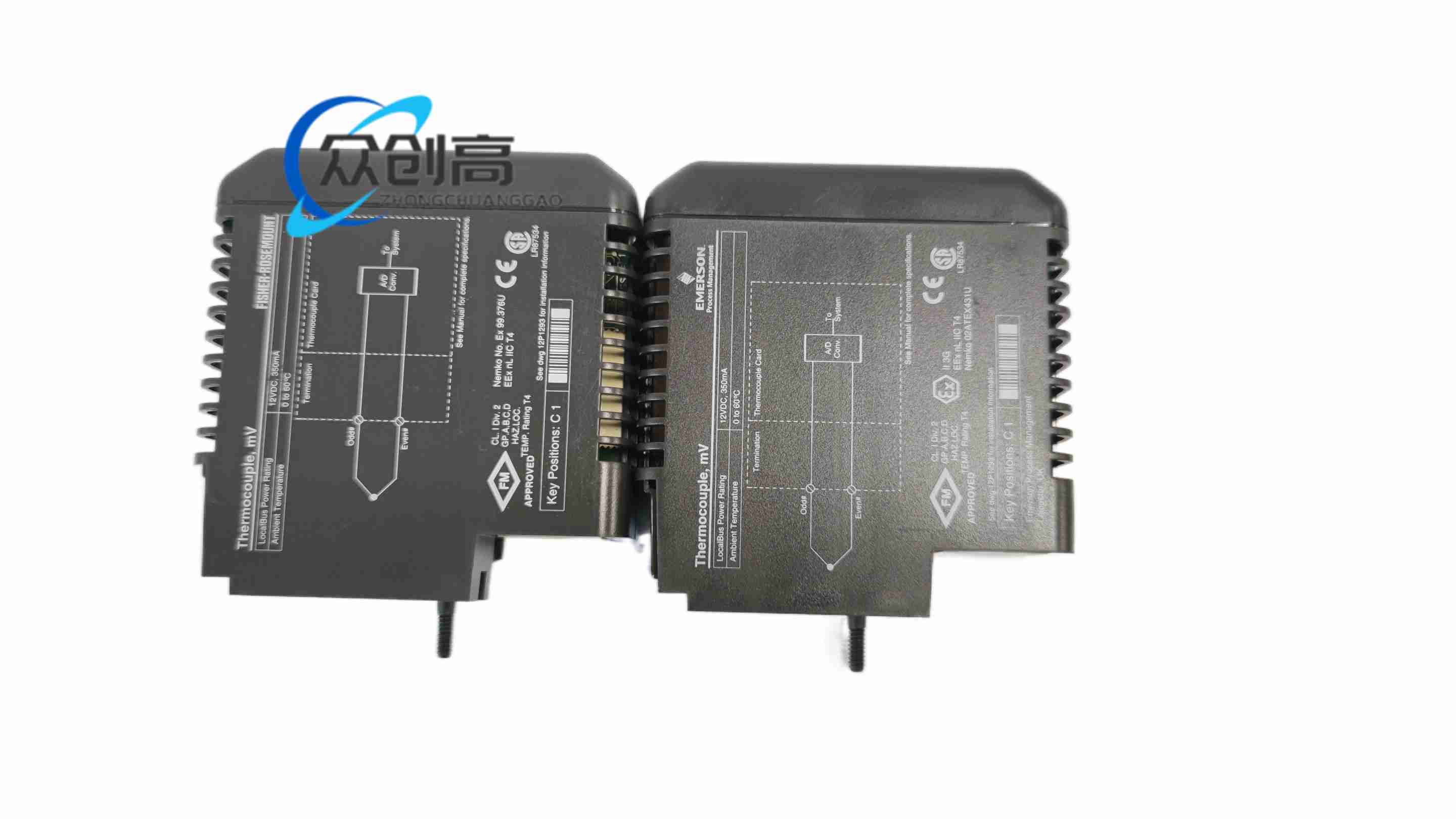

DeltaV S 系列模拟量输入模块/端子组合，8 通道热电偶或毫伏输入方案。

该型号在经销商资料中作为 S 系列模拟输入硬件提供，用于处理热电偶、毫伏等低电平信号，也可按配置讨论 4 至 20 mA 与隔离方案；具体以原厂订货 BOM 为准。

公开经销商资料给出：8 通道低电平/热电偶配置或 32 通道 4 至 20 mA 配置两种不同口径，替换时必须按原系统组态核对。16 位模数转换。冷端补偿按热电偶应用配置。LocalBus 12 VDC，电流资料标称 100 至 150 mA。尺寸约 51×102×102 mm。重量约 0.18 至 0.37 kg。工作温度 -40 至 70 ℃，存储 -40 至 85 ℃。湿度 5% 至 95% 无凝露。

低电平通道支持热电偶毫伏采样与冷端补偿。若配置 4 至 20 mA 方案，支持通道隔离、HART 透传和点对点设备管理。每通道独立诊断，降低误报。

炉温、反应器温度、换热器温度、低温箱、热力管网和需要毫伏级测量的过程分析场合。

分辨率 16 位。隔离按具体卡型执行，公开资料对 4 至 20 mA 口径标称通道间与系统隔离。HART 按所配固件与端子支持点对点或透传。振动按工业 DCS 模块常规执行，冲击按 10 g 半正弦 11 ms 资料口径。

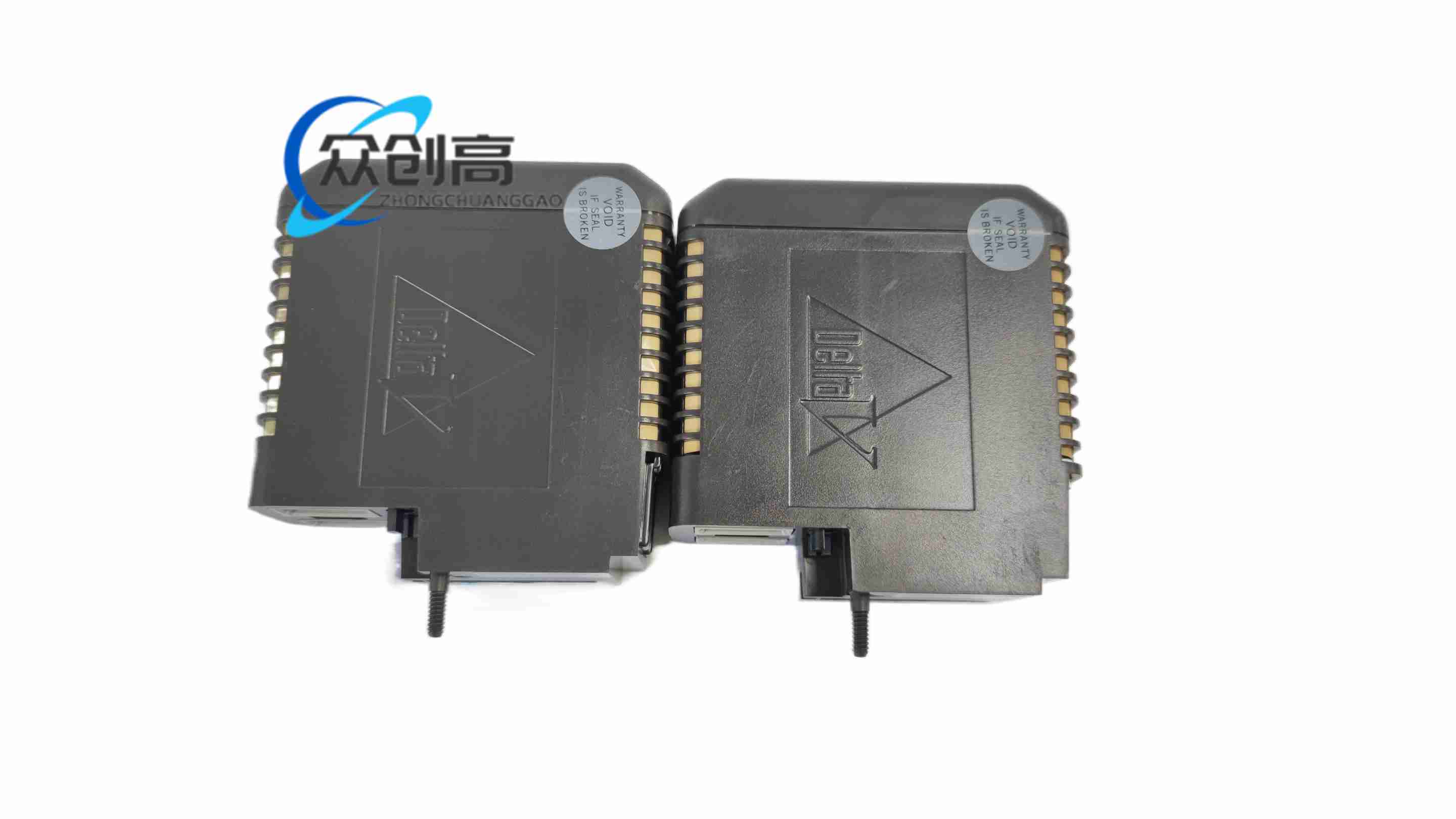

金属/阻燃复合模块壳体，印刷电路板采用工业级覆铜板，端子镀锡或镀金，隔离器件采用光耦或磁隔离元件。

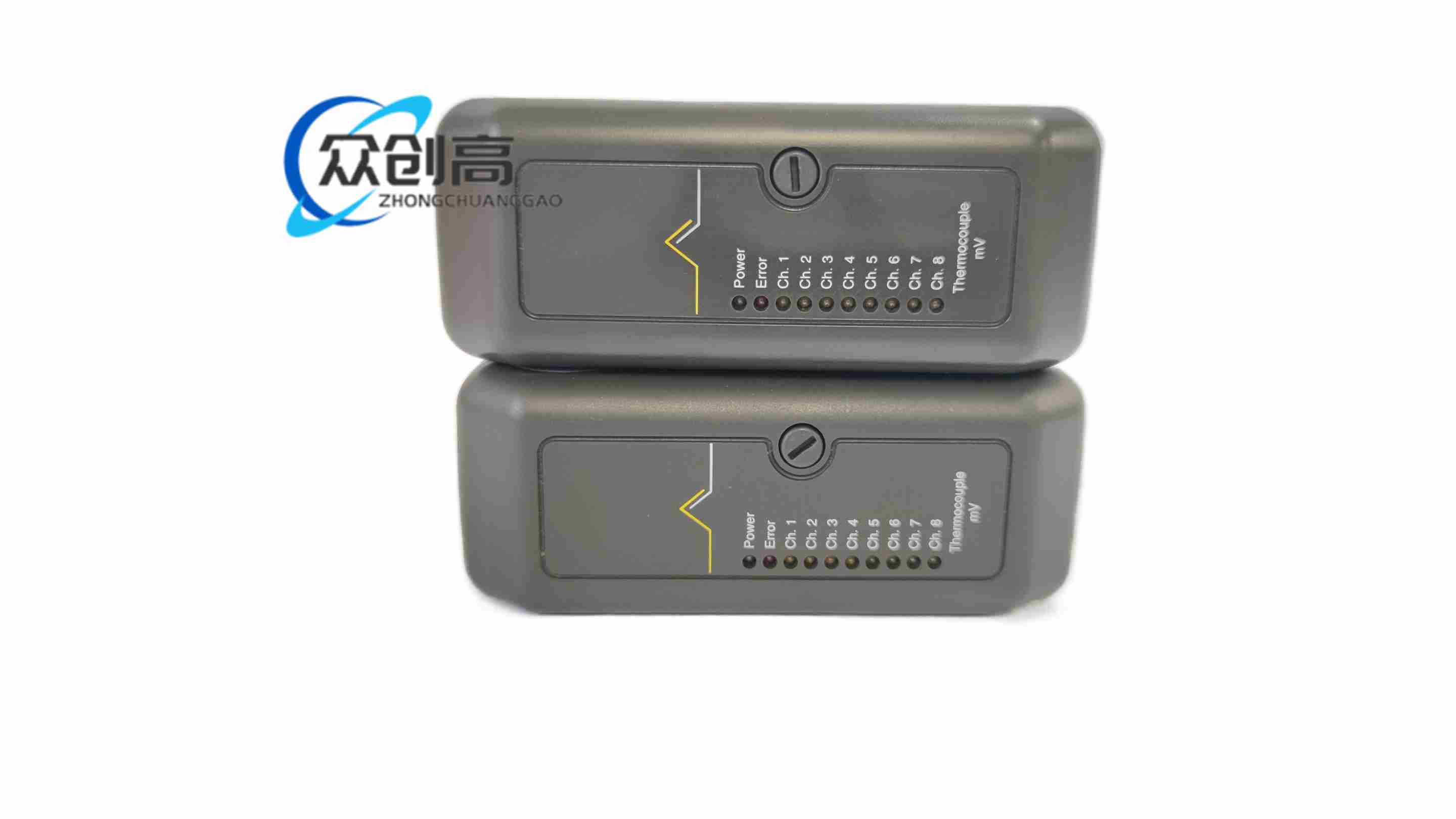

S 系列卡式结构，插入载体后由前方或后方端子块接现场线。设状态指示、键位识别和LocalBus 连接器。

热电偶电动势或毫伏信号进入输入通道，经冷端补偿、放大、滤波和 16 位 ADC 转换为数字量，通过 LocalBus 送 DeltaV 控制器；若带 HART，则在模拟回路上叠加数字通信实现变送器读写。

热电偶使用补偿导线，极性按端子图连接。屏蔽层在机柜侧单点接地，避免与动力电缆平行。多通道温度柜应保证冷端环境温度稳定。

不同热电偶类型 J/K/T/E 等须在组态与端子补偿参数中一致。毫伏信号禁止串入 24 V 电源。更换模块前记录通道校准值，恢复后执行零点与量程检查。
