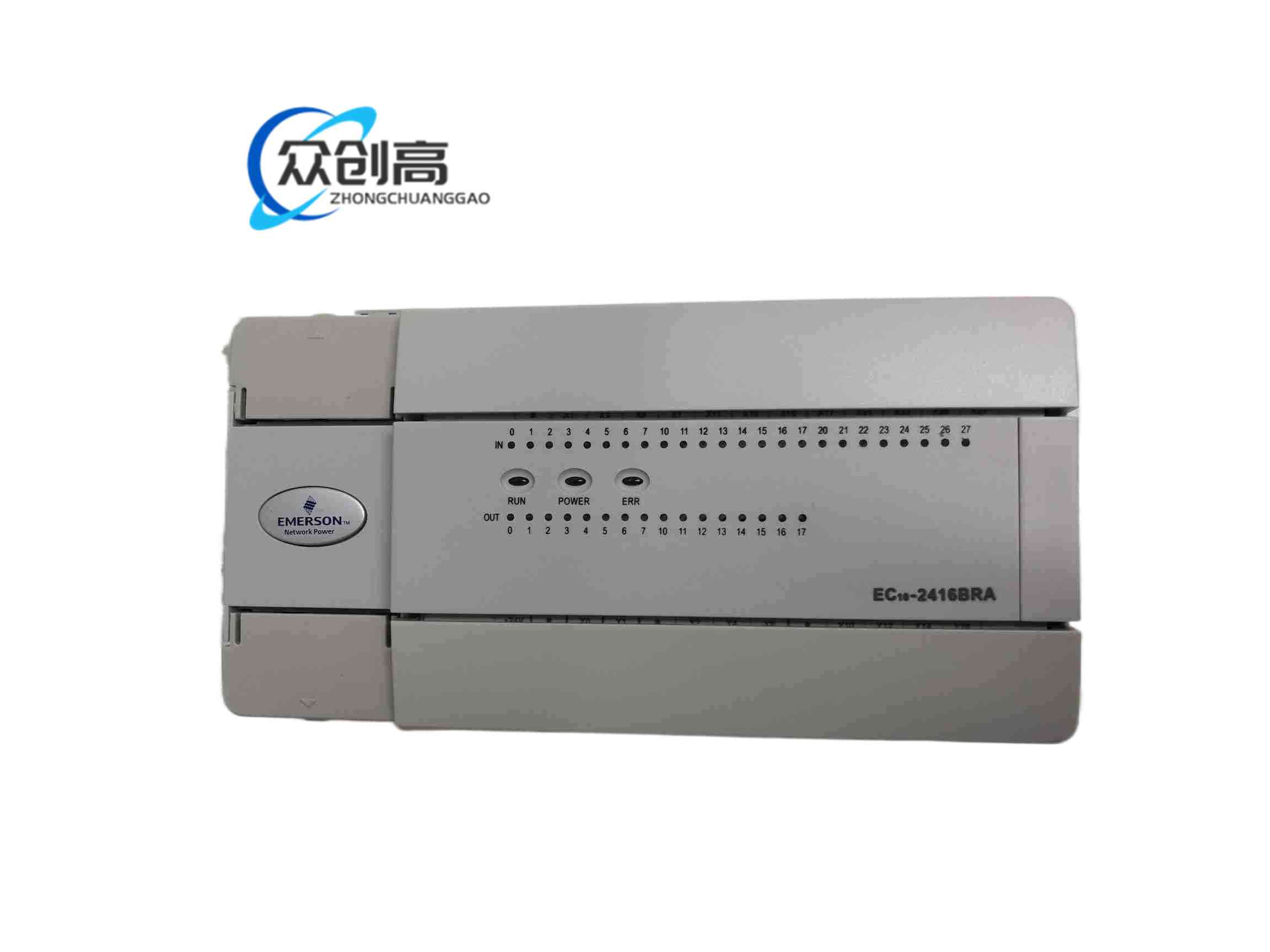

艾默生 EC10 系列小型一体化可编程控制器主机，24 点直流输入、16 点继电器输出。

该主机用于中小型机械与产线自动控制，负责数字量采集、逻辑运算、继电器负载驱动及 Modbus 现场通信。可扩展 I/O、模拟量、通信等模块，适合包装、纺织、食品灌装、环保加药等场景。

输入：24 点 DC24V，光电隔离

输出：16 点继电器，单点阻性 2A

I/O 总数：40 点

程序容量：资料口径 12k 步或 16k 步，以原厂手册为准

基本指令速度：资料口径 0.3μs/步或 0.5μs/步，以原厂手册为准

高速脉冲：部分资料列 6 路 50kHz；EC10 系列总体资料列中断/脉冲功能，具体以该主机版本为准

通信：RS485，支持 Modbus-RTU；系列资料另含 RS232、自由口、N:N 网络

传感器电源：内置 24VDC，资料列 400mA

主机电源：资料列 85–264VAC；另配 24VDC 传感器电源，现场按铭牌接法施工

扩展：最多 4 个扩展模块

工作温度：资料列 -25℃ 冷启动及宽温应用案例；控制柜常规按 0–55℃ 设计校核

安装：35mm DIN 导轨

防护：控制柜内安装，IP20 级别以机箱整体设计为准

继电器输出可直接驱动电磁阀、接触器、指示灯、小功率电机。支持高速计数、定位指令、Modbus 组网、模拟量扩展。程序密码保护，数据寄存器与定时器、计数器资源按具体固件版本配置。

小型包装机定长送膜、纺织断纱与换梭控制、食品饮料灌装线输送同步、环保加药比例调节、高寒地区控制柜加热与润滑监控。

继电器输出阻性 2A/点；高速脉冲 50kHz 资料口径；RS485 主从通信；模拟量扩展按扩展模块型号配置。

工程塑料外壳与金属导轨卡扣，印刷板采用工业级元器件，继电器为插装或焊接功率器件，具体阻燃等级以原厂结构图为准。

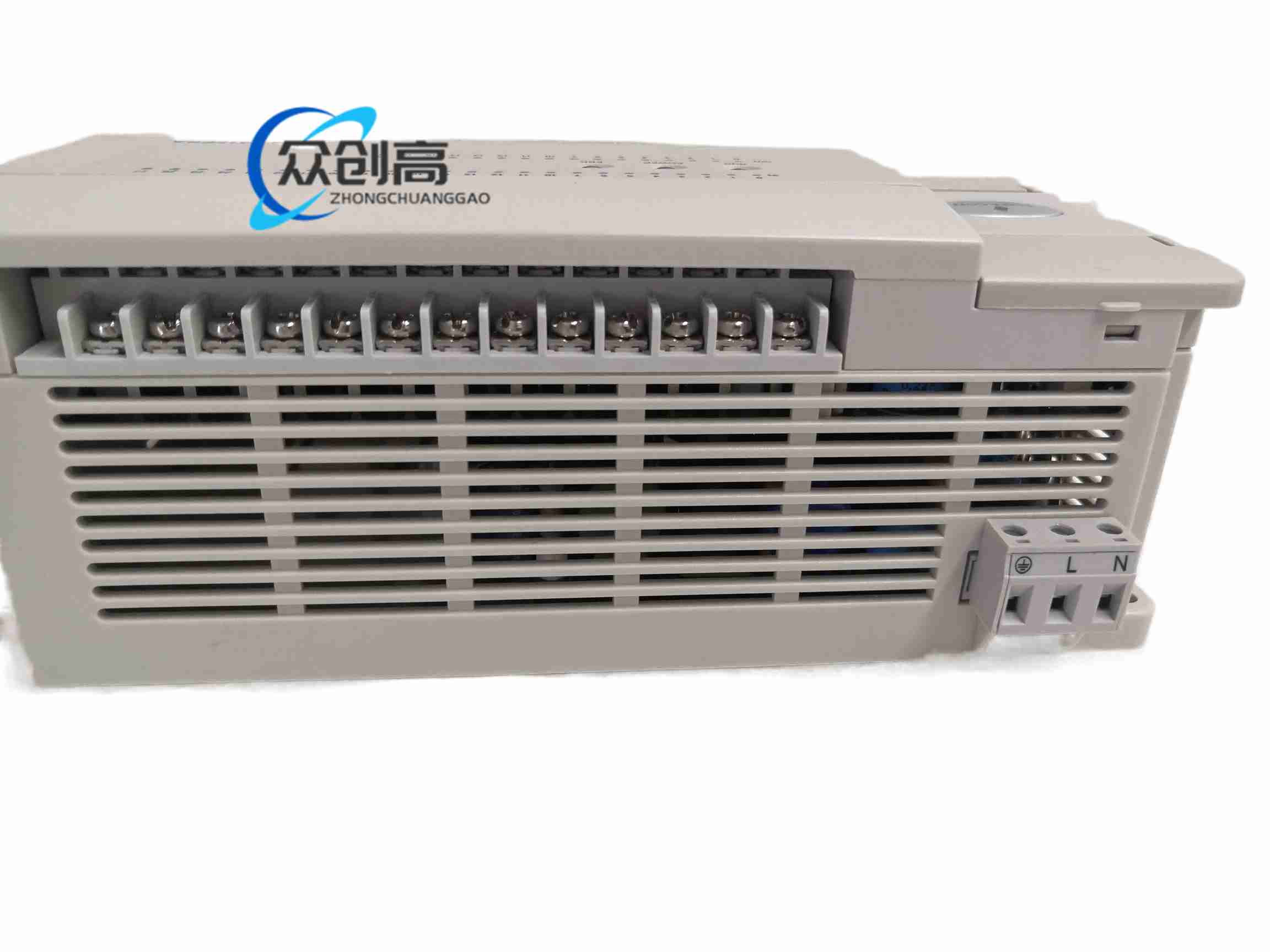

主机本体集成输入端子、输出端子、RS485 通信口、状态 LED、扩展总线接口；宽度按 40 点 I/O 紧凑设计，适合控制柜导轨并排安装。

CPU 循环执行输入采样、用户程序、输出刷新；数字输入经光耦隔离进入映像区，继电器输出经驱动电路吸合触点；通信口按 Modbus 报文与变频器、仪表、上位机交换数据。

安装在 35mm DIN 导轨，控制柜内通风无凝露。交流主电源与传感器 24VDC 分开配线；继电器输出感性负载加浪涌吸收。扩展模块地址与通信参数按编程软件分配。

继电器输出禁止长期超 2A 阻性额定或带大感性冲击而不降额。输入电压严格采用 DC24V 隔离电源。程序下载前备份原工程；更换模块前断电并核对固件版本。
