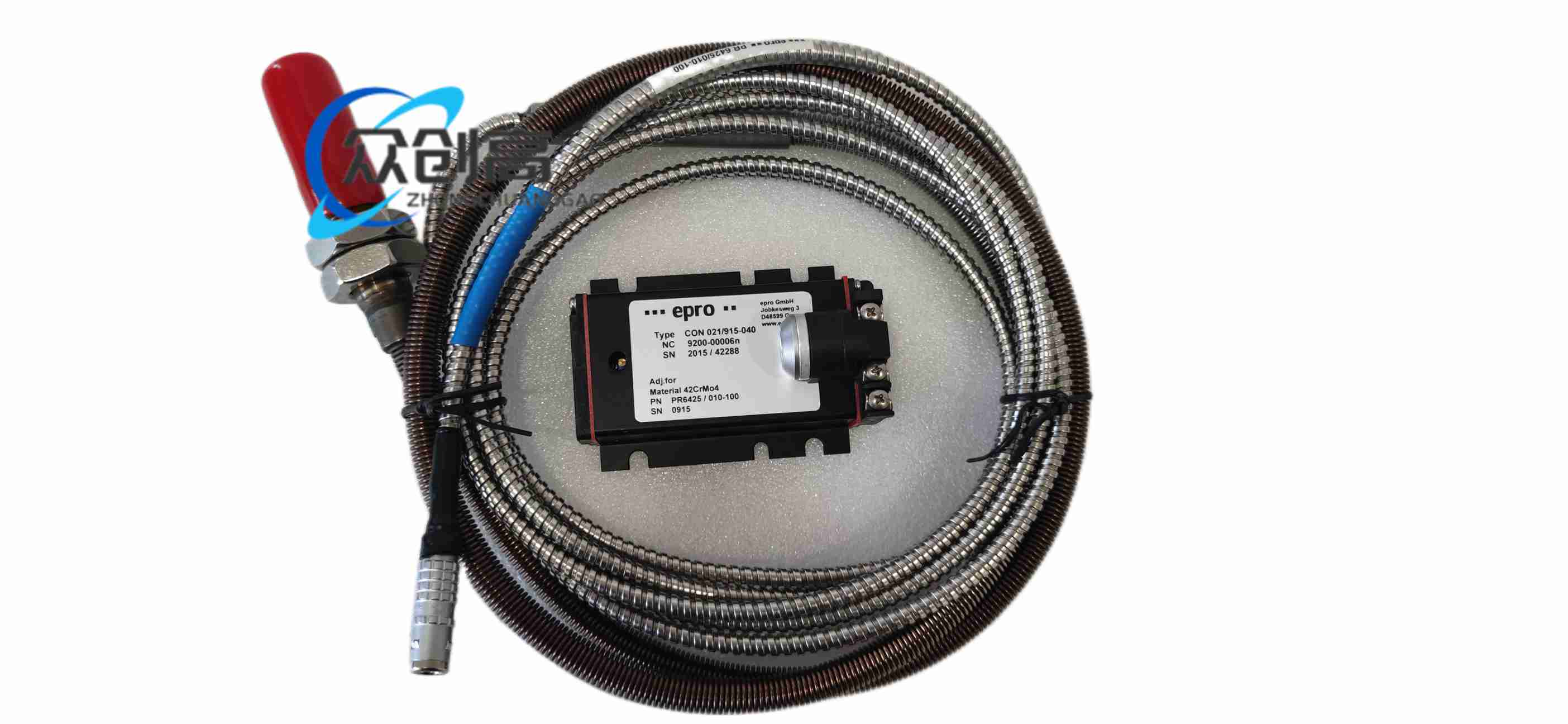

产品名称：电涡流振动传感系统，由 PR6425/010-100 高温探头与 CON011 前置转换器组成。

产品简介：用于旋转机械非接触式测量轴振动、径向与轴向位移、位置、偏心等参数，适配汽轮机、燃气轮机、压缩机、泵、风机等大型设备监测。

技术规格：探头感应头直径 16 毫米；静态测量范围 ±2.0 毫米；灵敏度 4 伏/毫米；标称中心气隙约 2.6 毫米；探头连续耐温 -35℃ 至 +380℃，瞬时耐温冲击可达 400℃；CON011 工作温度 -30℃ 至 +100℃；输出 -4 至 -20 伏；供电 -23 至 -32 伏直流；响应时间小于 15 微秒；防护等级 IP67。

功能特点：非接触测量，无机械磨损；工厂预标定，输出标准电压信号；可接入机器监测系统进行连续保护；具备开路、短路、反接保护；支持高温轴承箱长期运行。

应用场景：高温汽轮机前后轴承振动监测；石化工艺气压缩机轴位移测量；电厂引风机、一次风机高温轴系保护；重型工业窑炉排烟风机轴承监测。

性能参数：线性误差按 PR6425 系列不大于满量程 6.0%；零点温漂 200 毫伏/100开尔文；灵敏度温漂小于 2%/100开尔文；时间漂移最大 0.3%。

材质构成：探头外套采用耐高温不锈钢；内部线圈使用高温陶瓷绝缘支撑；电缆外皮采用增强型高温聚四氟乙烯；转换器外壳为金属密封结构。

结构特征：探头为 M10 外螺纹安装体，100 毫米探头长度适配窄空间；CON011 通过 LEMO 插头连接探头，电源与输出采用弹簧端子。

工作原理：探头产生高频电磁场，金属轴面感应出涡流并改变探头阻抗；CON011 将阻抗变化转换为与间隙成比例的直流电压，并叠加交流振动信号输出。

安装要求：按机械图纸确定安装角度与气隙；使用规定扭矩固定探头外螺纹；LEMO 插头锁紧防松；转换器固定在控制箱或现场接线盒，保证屏蔽电缆接地良好。

使用注意事项：安装前核对探头型号、电缆长度、目标轴材质与气隙值；高温环境应在探头电缆与热金属之间加隔热挡板；投运后校验间隙电压、输出信号和监测系统的报警设定值；由具备机器保护系统经验的人员调试。
