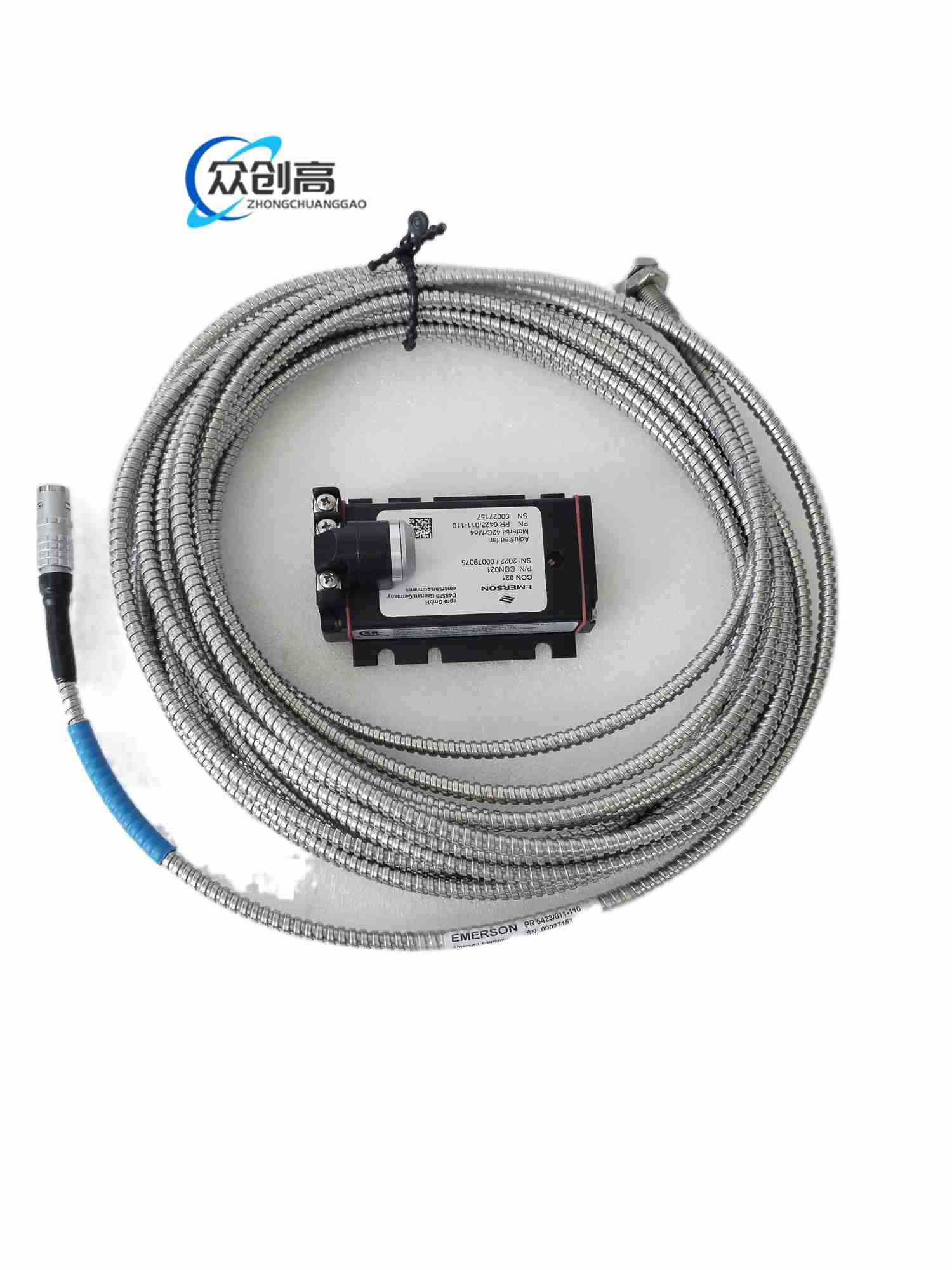

电涡流趋近传感系统，由 PR6423 系列探头与 CON021 信号转换模块组成，用于旋转机械轴位移、径向振动、轴向位置和偏心非接触测量。

该系统通过探头端部高频电磁场在导电轴表面感应电涡流，由 CON021 完成激励、解调与线性电压输出。整体按工业透平机械监测需求设计，可与机组保护系统、DCS、PLC 及在线状态监测系统配套。

线性测量范围 2 毫米。初始间隙 0.5 毫米。增量比例因子 8 伏/毫米，相当于 203.2 毫伏/密耳，0 至 45 摄氏度范围内允差 ±5%。最佳拟合直线偏差 ±0.025 毫米。频率响应 0 至 20 千赫兹，上升时间小于 15 微秒。CON021 供电范围 -23 至 -32 伏，常规输出 -4 至 -20 伏；备选供电 -21 至 -32 伏时输出 -2 至 -18 伏。

非接触测量，无机械磨损。探头与转换器工厂匹配，线性输出稳定。CON021 具备自锁 LEMO 探头接口、螺钉端子供电与信号接口、电缆故障诊断能力。系统抗油雾、水汽及粉尘干扰。

汽轮机、燃气轮机、发电机、离心压缩机、风机、给水泵及齿轮箱轴承座振动与位移监测。适用于径向振动、轴向止推位置、差胀参考、键相辅助及预测性维护。

最小被测轴径 25 毫米。标准靶材为 42CrMo4 或 AISI 4140 铁磁钢，其它材料需重新标定比例因子。传感器本体含 1 米电缆时工作温度 -35 至 +180 摄氏度；电缆及接头 -35 至 +150 摄氏度；CON021 转换模块 -30 至 +100 摄氏度。

探头端帽采用 PEEK 聚醚醚酮。壳体为不锈钢。电缆绝缘采用 PTFE 聚四氟乙烯。接头为黄铜镀镍。CON021 壳体采用 LMgSi0.5 F22 铝合金类材质。

PR6423 标准探头按 8 毫米级端头、M10×1 螺纹壳体配置，扳手面 11 毫米；可选 3/8-24UNF 英制螺纹。标准电缆外径约 2.8 毫米，铠装电缆外径约 6.0 毫米。CON021 为模块化转换单元，螺钉安装或导轨安装，重量约 120 克，防护等级 IP20。

探头线圈在端部产生高频交变磁场。导电轴面接近时产生反向电涡流，改变线圈阻抗与振荡幅度。CON021 将阻抗变化转换为与间隙成正比的直流电压，并叠加交流振动分量，供监测设备读取静态位置与动态振幅。

探头按轴承座预留螺纹孔装入，使用扳手锁紧壳体并保持规定螺纹旋入深度。初始间隙设定在线性区中点，常规标准量程取 0.5 毫米。CON021 使用四颗 M5×20 螺钉固定，探头侧接自锁 LEMO，电源与输出接螺钉端子，导线截面不超过 1.5 平方毫米。标准电缆最小弯曲半径 25 毫米，铠装电缆 35 毫米。

探头积分电缆长度属于校准回路一部分，不得自行剪接、加长或替换非匹配延长线。更换探头、转换器或电缆必须按原厂匹配型号整体校验。CON021 与 CON011 标度不同，不得互换替代而未重新标定。靶材变更、安装间隙超范围、螺纹规格不符时，应重新进行间隙电压与线性校准。
