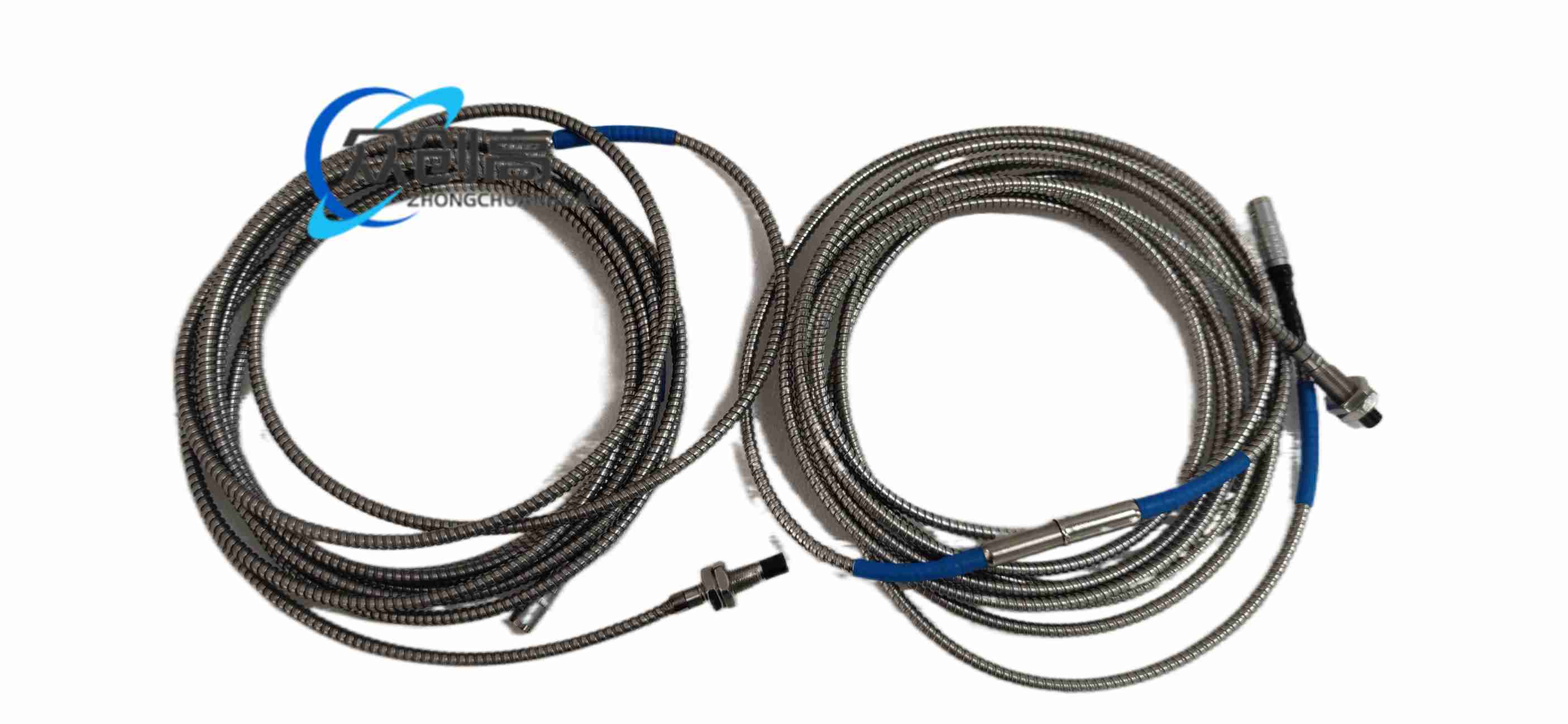

电涡流趋近测量系统，PR6423 探头配 CON021 转换器，用于轴振动与轴位置监测。

010 代码按 PR6423 选型资料可对应标准 8 毫米级探头、短本体或特定电缆配置，CON021 提供激励与信号转换。系统面向透平机械非接触位移测量，输出与间隙成比例的线性电压。

标准 PR6423 线性范围 2 毫米，初始间隙 0.5 毫米，比例因子 8 伏/毫米，最佳拟合直线偏差 ±0.025 毫米。CON021 供电 -23 至 -32 伏，输出 -4 至 -20 伏；频率 0 至 20 千赫兹，上升时间小于 15 微秒。

非接触测量，工厂匹配探头与转换器。CON021 提供自锁 LEMO 探头接口、螺钉端子电源/输出接口、线性输出与线路诊断。系统可直接接入振动监测机架、TSI 或DCS模拟量输入。

适用于蒸汽轮机、燃气轮机、发电机、压缩机、给水泵、风机轴承径向振动及轴向位置监测，也可用于键相和偏心辅助测量。

靶材 42CrMo4 或 AISI 4140，最小轴径 25 毫米。传感器含 1 米电缆 -35 至 +180 摄氏度，电缆及接头 -35 至 +150 摄氏度，CON021 -30 至 +100 摄氏度。防护等级传感器 IP66，转换器 IP20。

端帽 PEEK，壳体不锈钢，电缆 PTFE，接头黄铜镀镍，CON021 壳体铝合金类材质。

标准 8 毫米级端头，M10×1 或按订单 3/8-24UNF 螺纹；010 短代码具体本体长度、电缆长度、是否铠装以原厂订货单为准。CON021 约 120 克，M5 螺钉安装。

探头高频磁场在导电轴面感应电涡流，引起线圈阻抗变化。CON021 将阻抗信号解调为直流间隙电压并保留交流振动分量，实现静态位移与动态振动同步输出。

轴承座攻丝或预埋套筒匹配探头螺纹，用扳手锁紧壳体。初始间隙按 2 毫米线性量程设 0.5 毫米中点。CON021 固定后连接自锁 LEMO，电源与输出使用不超过 1.5 平方毫米导线。标准电缆弯曲半径 25 毫米，铠装 35 毫米。

不得剪切或接续积分电缆。CON021 与 CON011 标度不同，混用会造成满程误差。安装后使用标准靶块进行间隙电压校核，靶材、温度范围、螺纹深度变更时重新标定。
