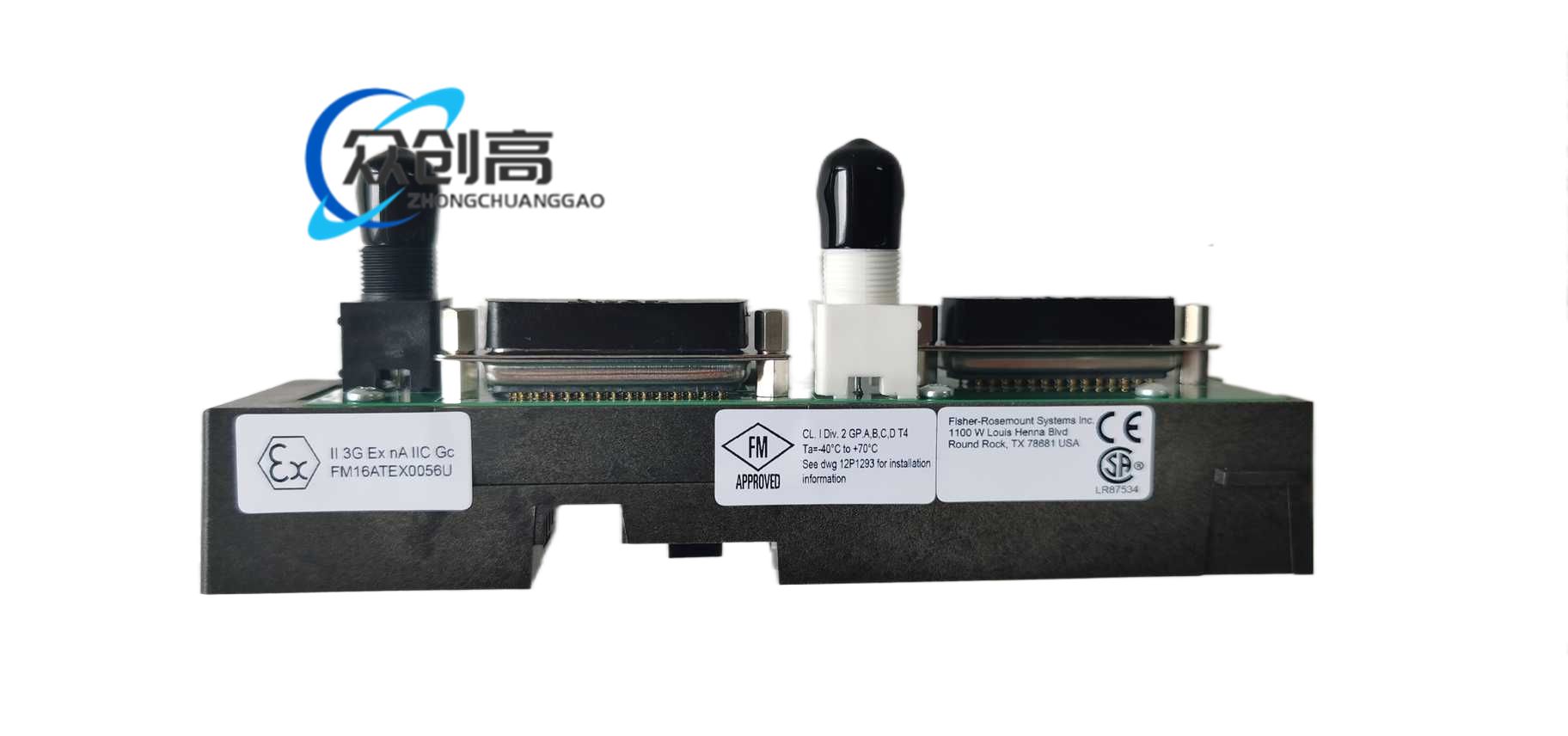

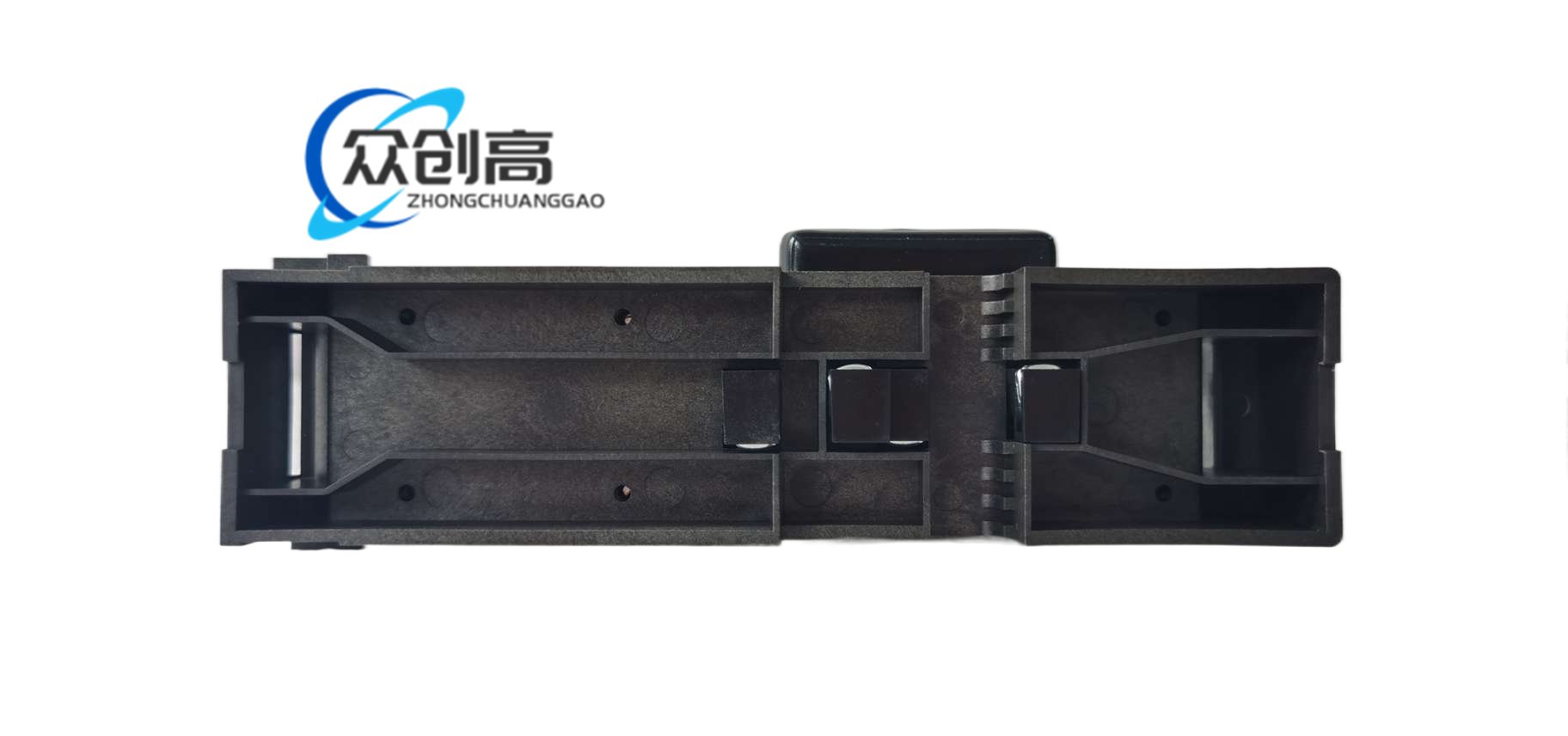

DeltaV M 系列 8 宽 I/O 接口载波。

该载波为 DeltaV M 系列机柜提供 8 个 I/O 槽位的机械安装、LocalBus 通信连接和现场电源分配，用于集中安装各类传统 I/O 模块与端子。

8 宽载体，支持最多 8 个 I/O 接口模块/卡件。通信通过 DeltaV LocalBus。电源分配按所连系统电源与I/O 负载执行。尺寸资料标称 336×31×169 mm，重量约 0.41 kg 。安装形态为 M 系列控制柜机架/导轨方案。

统一提供背板数据通路与现场电源母线，减少外部飞线。8 槽位便于按信号类型分区。与DeltaV 控制器、传统I/O 子系统直接集成。

油气、化工、发电、制药、水处理、制造机柜的模拟量、数字量、串口与特殊I/O 集中安装。

工作温度按机柜工业环境执行，常见 0 至 60 或 -40 至 70 ℃依整体系统配置。湿度无凝露。防护按柜内IP20 级安装。具体LocalBus 电流、现场电源容量按系统电源计算书核定。

金属或阻燃复合背板框架，镀金/镀锡背板连接器，铜质电源母线，塑料槽位导向件。

横向8槽，每槽设键位、卡扣和背板公/母连接。可集成系统电源、LocalBus 隔离与接地条。

I/O 卡插入槽位后通过背板LocalBus 与控制器交换数据，现场电源由系统电源经载波母线分配到各卡件与端子；诊断信息经DeltaV 网络上传。

固定在 M 系列机架或指定DIN 导轨，保证背板对齐。系统电源容量按所装AI/AO/DI/DO 总数计算。接地母排、屏蔽条按Emerson 硬件安装手册连接。

不得超过8槽总电源与散热预算。插拔模块前确认该槽是否支持热插拔及相应工作票。背板连接器避免灰尘和外力变形；腐蚀环境采用 conformal coating 或G3 机柜方案。
