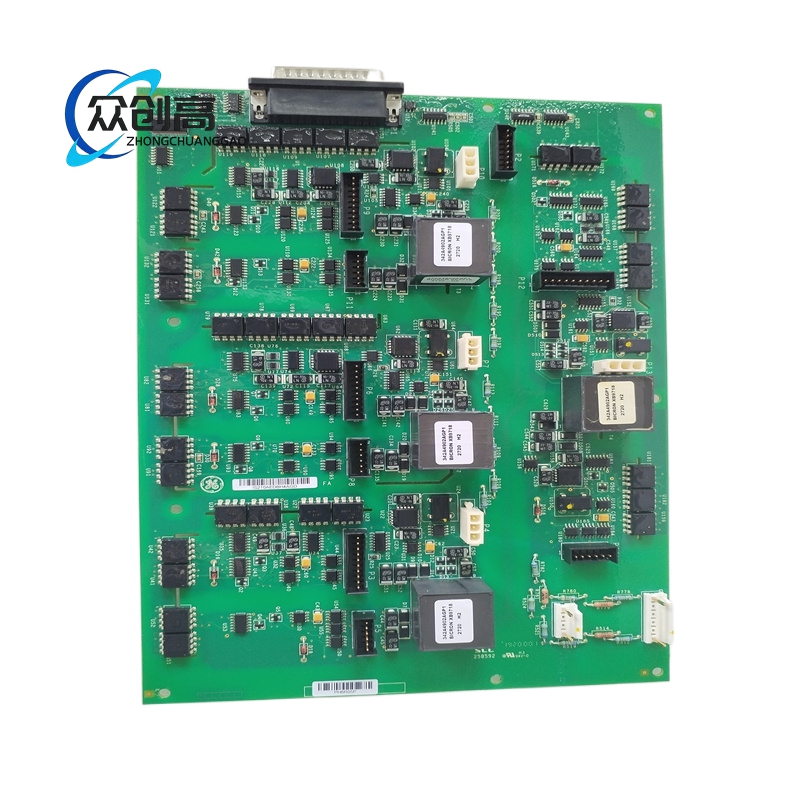

产品名称： GE Speedtronic Mark VIe DS3815PDNA 处理器模块

产品简介：
GE DS3815PDNA是GE Speedtronic Mark VIe分布式控制系统（DCS）的核心处理器模块，承担整个控制系统的运算处理、逻辑执行、数据通信和系统管理功能，是Mark VIe架构中的 中央处理单元（CPU）。

型号系列： Speedtronic Mark VIe / DS3800系列

技术规格：

• 处理器类型：32位RISC架构处理器
• 主频：≥200MHz
• 程序内存：Flash ROM，容量≥16MB
• 数据内存：RAM，容量≥32MB
• 通信接口：双冗余以太网（10/100/1000Base-T）
• 本地I/O：支持最多6个I/O机架
• 远程I/O：支持最多16个远程I/O链路
• 通信协议：支持Modbus TCP/IP、Profibus、DeviceNet、Genius Bus等
• 电源要求：+5V DC，功耗≤25W
• 工作温度范围：0°C ～ +60°C
• 存储温度范围：-40°C ～ +85°C
• 相对湿度：5%～95%（无凝结）
• 抗震等级：符合IEEE 344标准

功能特点：

• 执行 Mark VIe应用程序，包括燃气轮机控制、蒸汽轮机控制、压缩机控制等
• 支持 冗余配置，双处理器热备切换，切换时间＜50ms
• 内置 事件记录（SOE） 功能，时间分辨率1ms
• 支持 远程编程与诊断，通过以太网实现
• 内置 实时操作系统（RTOS），保证控制任务的确定性执行
• 支持 在线下载，可在不停机情况下更新控制逻辑

性能参数：

• 控制循环周期：≤100ms（典型值50ms）
• 模拟量处理精度：16位A/D转换
• 数字量扫描速率：≤10ms
• PID调节回路数量：≥256个
• 逻辑运算处理能力：≥100,000条/秒
• 数据记录容量：≥64,000个数据点

材质构成：

• 电路板：FR-4高TG环氧玻璃布层压板，多层（≥8层）
• 芯片封装：BGA/QFP封装，工业级温度范围
• 外壳：铝合金压铸外壳，表面阳极氧化处理
• 连接器：MIL-DTL-38999系列军标连接器（或等效高可靠性连接器）
• 散热结构：铝合金散热鳍片 + 强制风冷

结构特征：

• 标准 VMEbus 尺寸（3U或6U Eurocard格式）
• 前面板设有LED状态指示灯：RUN、FAULT、COMM、ACT等
• 后面板设有双以太网口、串行口、I/O扩展口
• 顶部设有散热风扇进风口，底部设有出风口
• 模块化插拔设计，支持热插拔

工作原理：
处理器从I/O模块采集现场信号（温度、压力、转速、阀位等），经A/D转换后送入CPU进行控制算法运算（PID调节、逻辑判断、保护逻辑等），运算结果经D/A转换后输出至执行机构（调节阀、断路器等）。同时通过通信接口与HMI、工程师站、其他控制器进行数据交换。双处理器配置下，主处理器实时同步数据至备处理器，主处理器故障时备处理器在50ms内接管全部控制功能。

优势亮点：

• 高可靠性：MTBF（平均无故障时间）≥200,000小时
• 开放架构：支持IEC 61131-3标准编程语言（LD、FBD、SFC、ST、IL）
• 广泛的第三方I/O兼容性：支持GE及非GE品牌I/O模块
• 强大的诊断功能：内置自诊断、在线监测、趋势分析
• 网络安全：支持用户权限管理、通信加密

适用行业：

• 燃气轮机发电控制
• 蒸汽轮机发电控制
• 工业压缩机控制（离心式/轴流式）
• 联合循环电厂控制
• 石化流程工业DCS控制
• 造纸、冶金等流程工业

安装要求：

• 安装于标准 19英寸机柜 内，符合IEC 60297标准
• 机柜供电：24V DC冗余电源，纹波＜5%
• 接地电阻：＜1Ω，单点接地
• 处理器与I/O机架之间通过 高速串行总线（HSIB） 连接，最大距离50m
• 以太网线使用 屏蔽双绞线（STP），最大长度100m
• 安装位置避免强电磁干扰源（如大功率变频器）

使用注意事项：

• 严禁带电插拔模块，必须在系统断电后操作
• 固件升级必须使用GE官方工具 Mark VIe Toolbox
• 定期备份控制器程序和配置数据，备份周期 ≤30天
• 风扇故障报警后必须在 72小时内 更换，否则将触发强制停机
• 模块存储时应放置于防静电袋中，湿度＜60%RH
