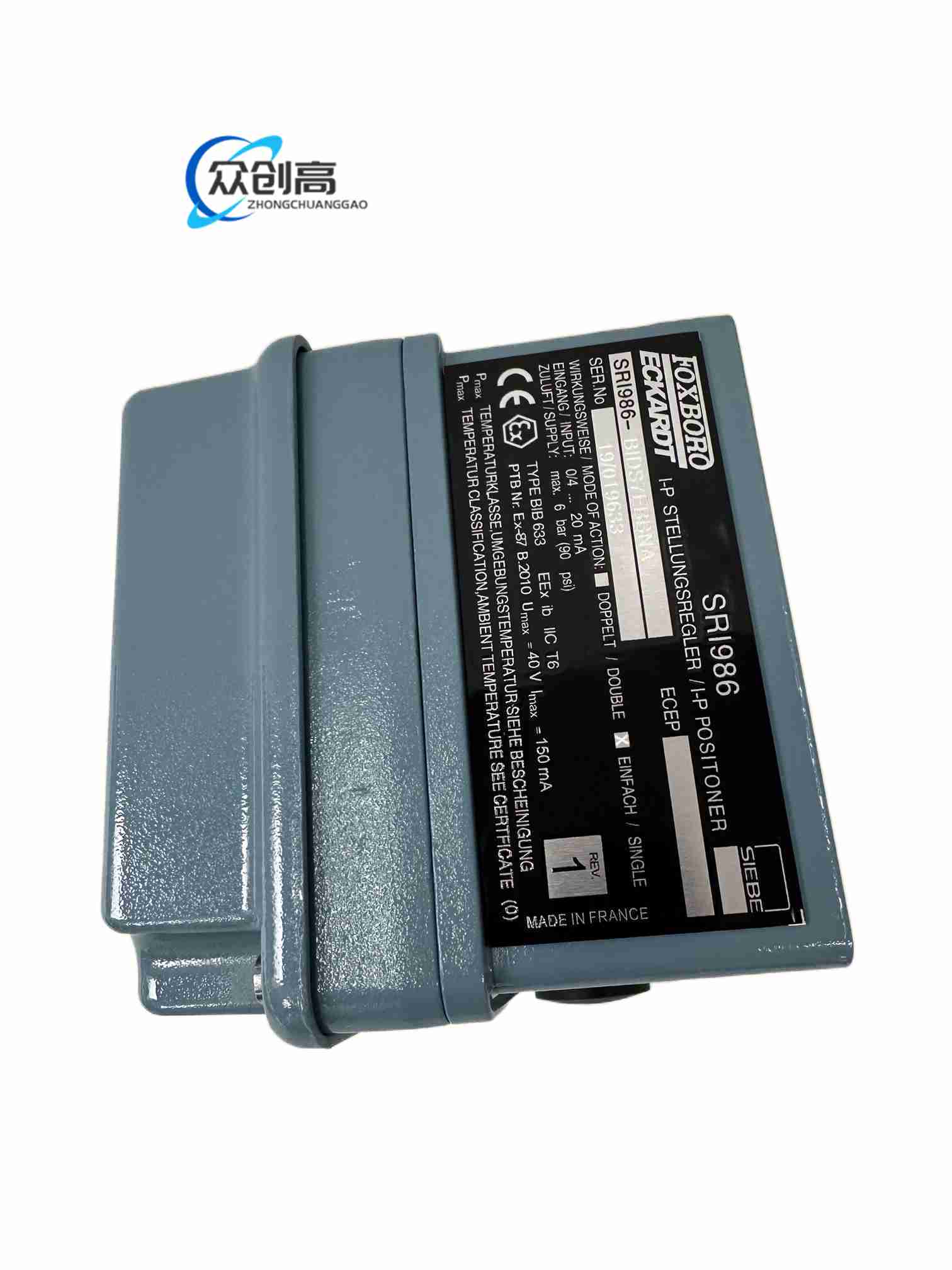

Foxboro SRI986 系列智能电气阀门定位器，电‑气转换执行机构定位装置，用于直行程与角行程气动阀。

接收控制系统 4‑20mA 模拟信号，转换为比例仪表空气压力驱动气动执行机构，完成阀门开度闭环定位。该后缀配置内置机械限位开关与阀位变送反馈，配套 NAMUR 安装基板，适用于需要阀位硬接点及 4‑20mA 回传的常规工业回路。

输入信号 4‑20mA DC，20℃输入阻抗小于200Ω。气源压力 1.4–6bar，仪表空气按 ISO8573‑1 颗粒2级、油3级处理，上游配过滤减压阀。输出按执行机构需求比例供风；直行程适配 8–100mm，角行程 30°–120°，支持90°等百分比球阀/蝶阀。环境温度 ‑40℃至+80℃，防护 IP65，NAMUR/IEC534‑6 安装接口。

零点与量程独立调节，放大倍数与阻尼可调，支持分程控制。内置双机械限位反馈接点，输出全开/全关硬信号；内置阀位变送器回传实际行程 4‑20mA。正/反作用通过内部跳线切换，模块化气动放大结构抗管道振动。

石化管线控制阀、天然气调压阀、电厂锅炉给水阀、水厂加药阀、食品医药无菌流体调节阀等需要本地限位与远程阀位反馈的场合。

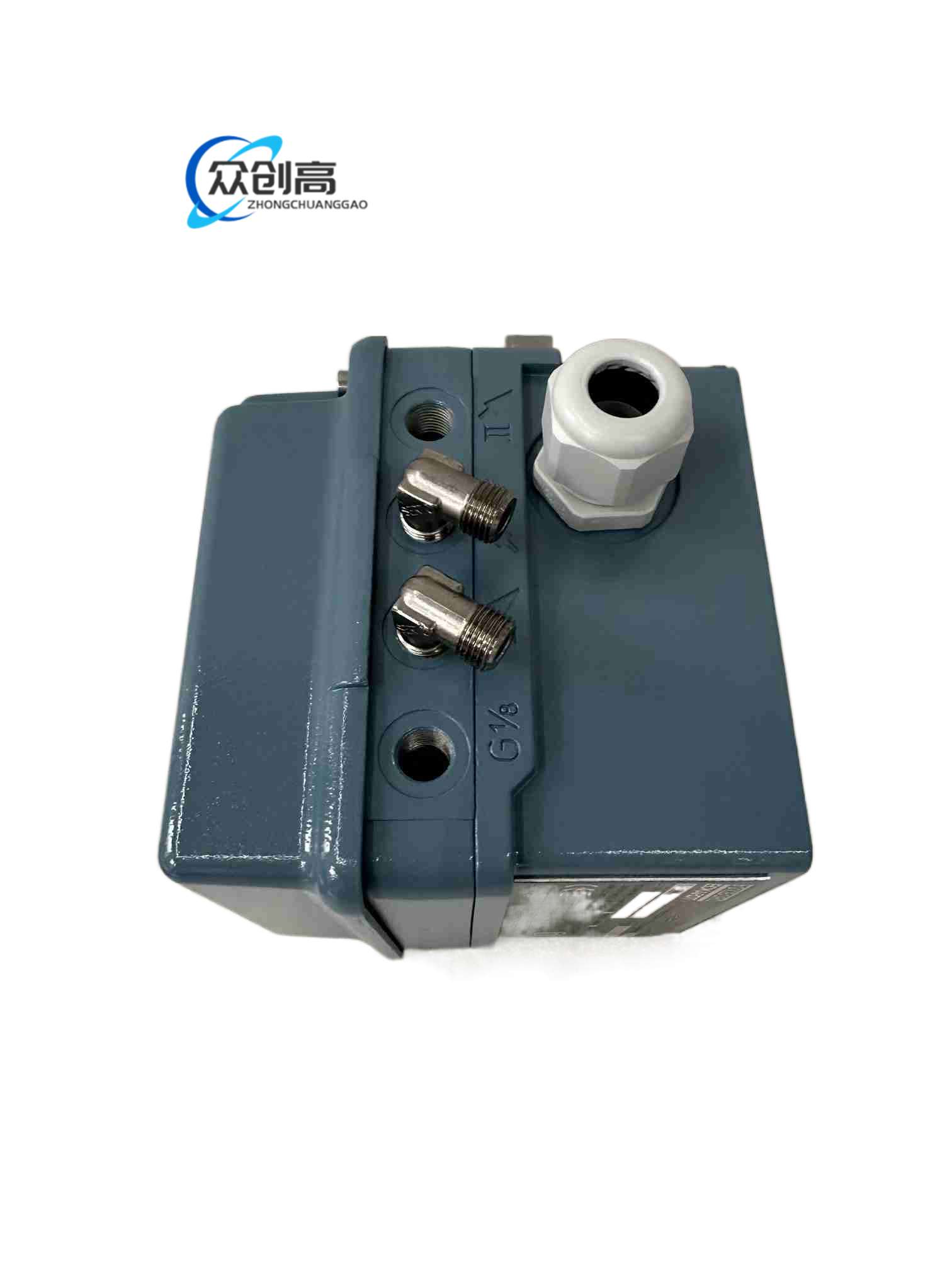

外壳为高抗冲防紫外线 ABS 塑料；气动放大阀芯为不锈钢，密封采用 PTFE 低摩擦件；反馈杠杆为不锈钢、接触点采用耐磨陶瓷；气路口为镀镍黄铜，标准 1/4″NPT。

整体模块化，含喷嘴挡板放大单元、反馈杠杆、限位开关组、阀位变送器与 NAMUR 基板。单作用/按选项双作用供风，配线配管集中于底部接头区。

4‑20mA 进入力矩马达产生比例磁力矩，驱动挡板改变喷嘴背压，背压控制滑阀分配执行机构气室流量；阀杆位移经反馈杠杆形成平衡力矩，达到设定开度。阀位传感器将机械位移转为 4‑20mA 回传。

采用 NAMUR 支架固定在气动执行机构顶部，反馈杠杆与阀杆无间隙连接。气源前端装过滤减压阀，常用供风 3–4bar。仪用气管可用 6mm 紫铜或 PTFE 管，气源必须干燥无油无尘。

投运前做零点与全行程校准，分程应用核对信号分段。限位开关与阀位变送器接线按端子图隔离，避免信号地混接。气源不达标会造成喷嘴堵塞、滑阀磨损；防爆区域需核对本型号批准证书，该后缀资料未含 ATEX 本安配置，仅用于非危险区或按项目批准书使用。
