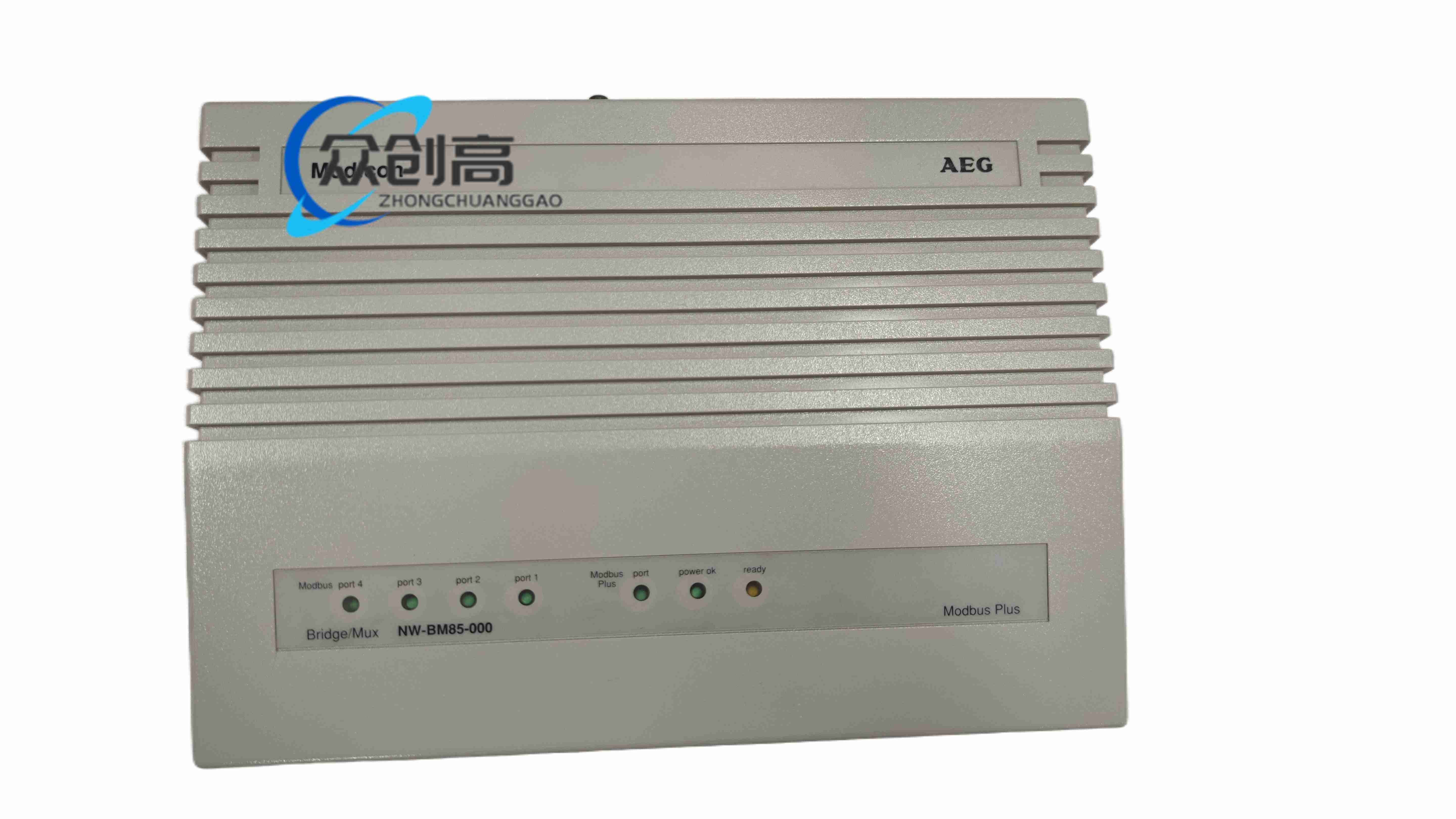

施耐德 Modicon 系列桥接多路器，用于 Modicon PLC 系统的串行通信集中管理，支持 Modbus 主/从通信，并可连接 Modbus Plus 网络。

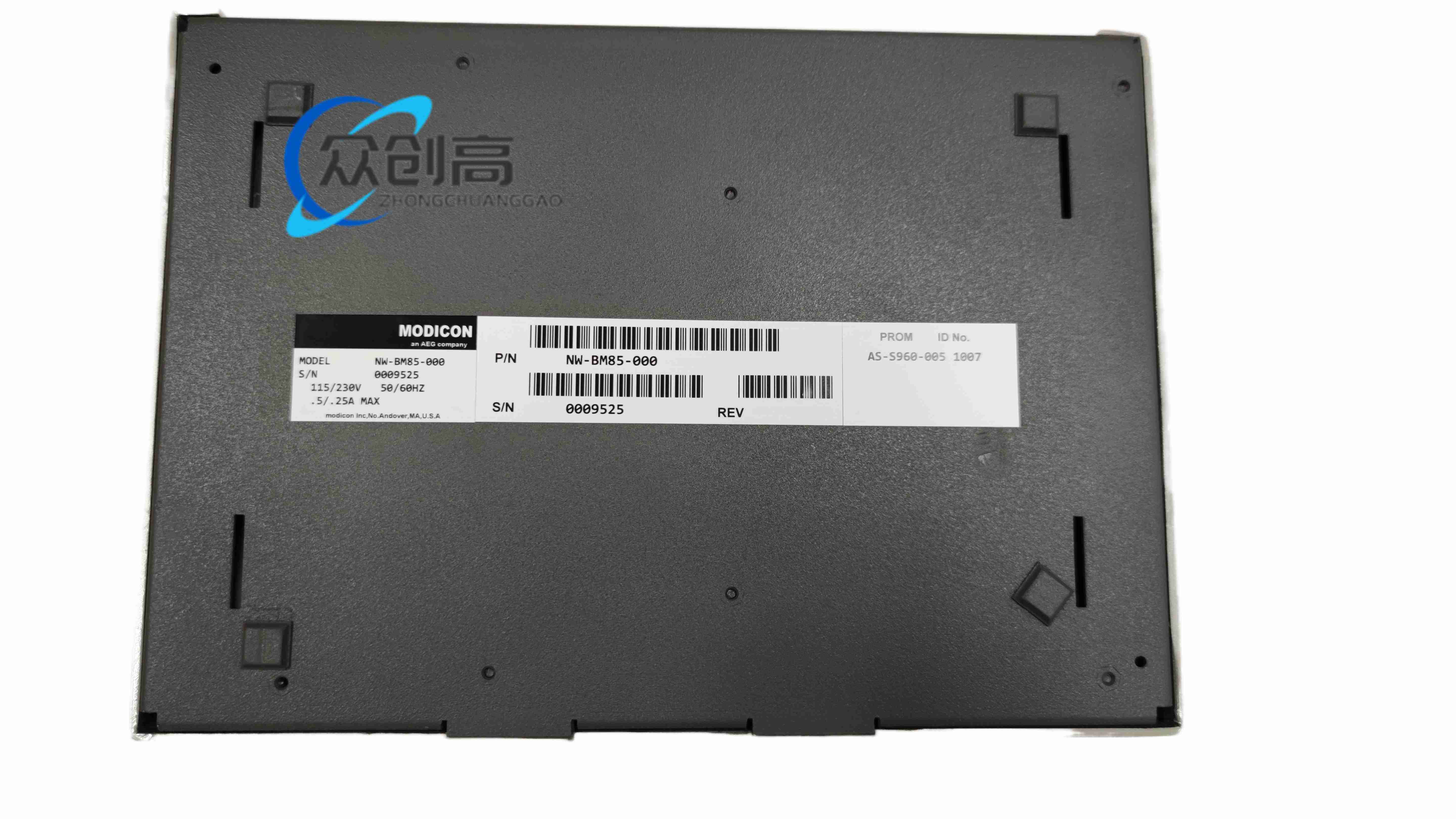

型号：NW-BM85-000

电源：115/230 VAC，50/60 Hz

串行端口：4 个 RS-232

设备类型：DTE

支持协议：Modbus RTU、Modbus 主/从

网络选项：Modbus Plus、Modbus 网关

安装方式：19 英寸机架安装

重量：约 2.27 kg

多串口集中通信

减少串行设备布线

支持旧 Modicon 网络

可作为 Modbus 网关使用

适合改造和遗留系统

Modicon PLC 联网

老旧自动化系统维护

多台 HMI/PLC 串行通信

水处理、电力、化工等 Modicon 系统

控制柜通信汇聚

工作温度：约 0 至 55 摄氏度

存储温度：-25 至 70 摄氏度

湿度：最高 95% RH，无冷凝

隔离：标准工业隔离

金属机架式外壳

RS-232 通信接口

电源模块

工业级电路板

标准机架宽度设备

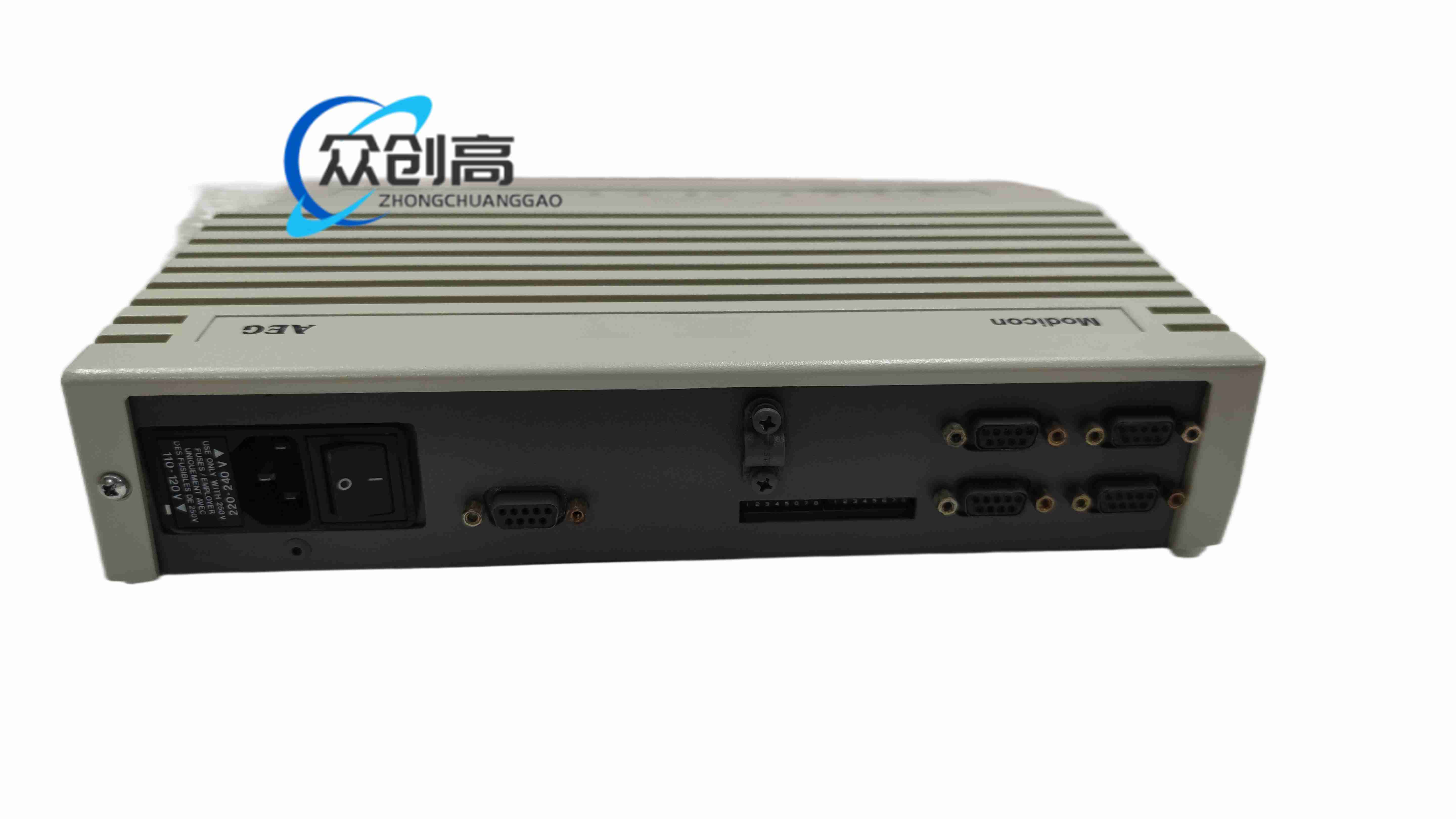

前面板或背板串行接口

Modicon 系统背板/机架配套结构

DTE 串行接口逻辑

装入标准 19 英寸机架

先确认 115 V 或 230 V 电压选择正确

RS-232 电缆按 DTE/DCE 选择直通或交叉线

与 PLC 机架保持规范布线与接地

DTE 连 DCE 用直通调制解调器电缆

DTE 连 DTE 用交叉/null-modem 电缆

禁止在电压选择错误时上电

固件和 Modbus 参数需与现有 Modicon 网络匹配
