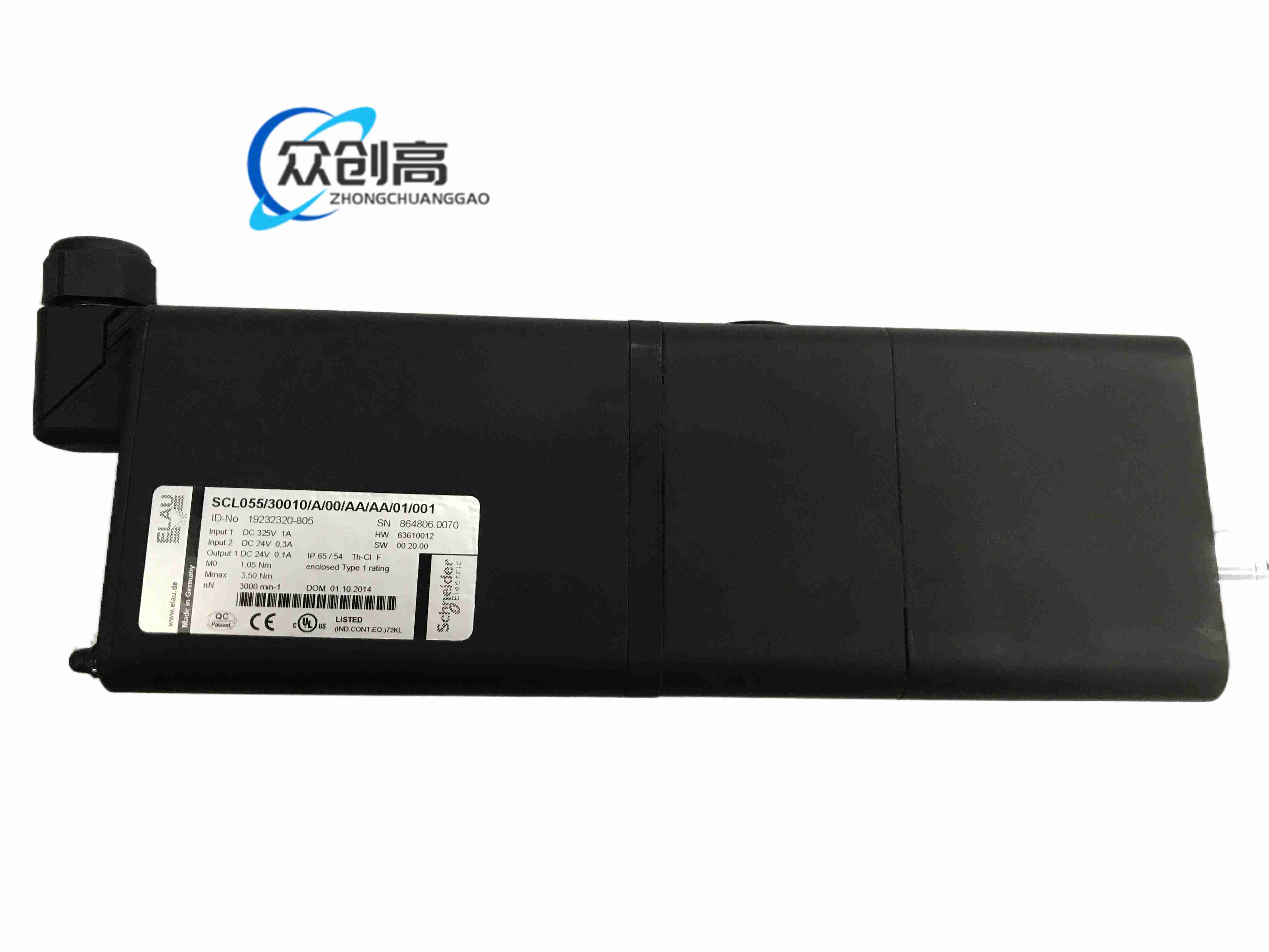

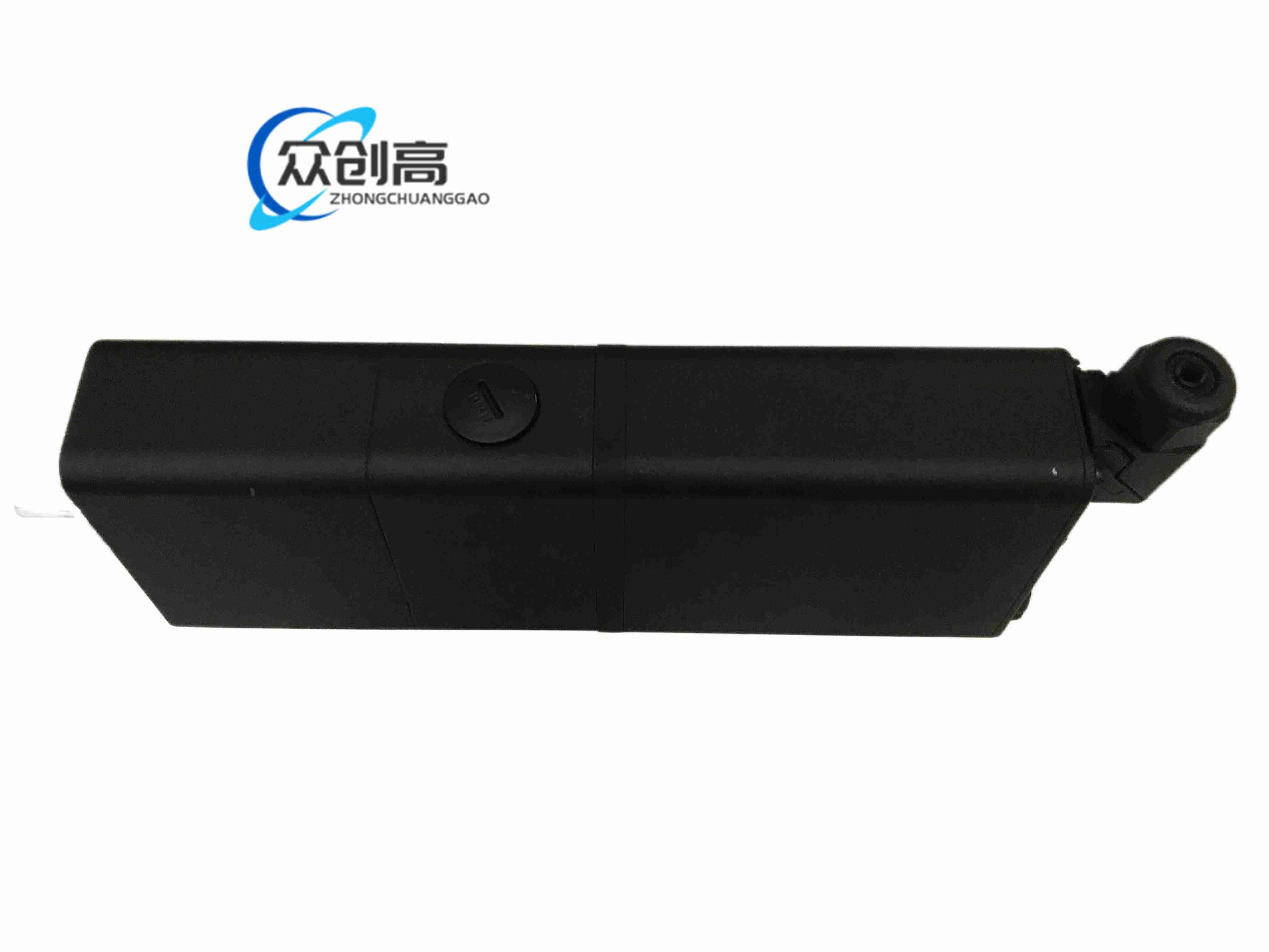

施耐德 ELAU PacDrive SCL-055 集成伺服电机/伺服电机组件

该型号属于施耐德旗下 ELAU PacDrive 运动控制产品族，是面向机器自动化的集成式交流伺服电机组件，集电机、反馈和轴功能于一体，用于需要精确定位、速度控制和转矩响应的工业设备。

额定输入：三相 115 V 至 480 V 等级

额定转速：3000 rpm

最高转速：4000 rpm

额定功率：约 1.5 kW 至 2.2 kW，具体随配置变化

堵转转矩：27.8 N·m

峰值转矩：90.2 N·m

编码器：高分辨率绝对值编码器选项

防护等级：IP65

冷却方式：自然对流

轴径：24 mm

轴长：50 mm

高动态响应，适合频繁启停

低惯量转子设计，加速性能好

高分辨率反馈，定位精度高

可配合支持 EtherCAT、CANopen、Modbus TCP 的驱动系统使用

可按配置选配制动器、油封

外壳：铝合金或铸造合金

轴：精密加工钢轴

轴承：密封轴承系统

接口：连接器或端子式反馈/动力接口

电机与反馈系统集成化设计

密封式结构，适合粉尘、潮湿环境

等温密封设计思路，降低环境温差对运动精度影响

驱动器向伺服电机发送转矩、速度或位置指令；电机将电能转化为受控旋转运动；编码器实时回传转子位置；控制器通过比较指令值与反馈值不断修正，实现闭环运动控制。

包装机械

贴标机

灌装和旋盖设备

机器人关节

输送与物料搬运系统

数控进给轴及精密自动化设备

安装在刚性设备法兰上，保证轴对中

使用适配伺服动态负载的联轴器

保证散热空间和合适环境温度

使用带屏蔽的电机电缆与编码器电缆

上电前核对供电电压、制动选项和编码器类型

不得超出额定电压、电流和温度范围

上电前检查绝缘和接地

确认编码器极性和通信参数

避免冲击电机轴和反馈连接器

高精度系统需定期校准或验证
