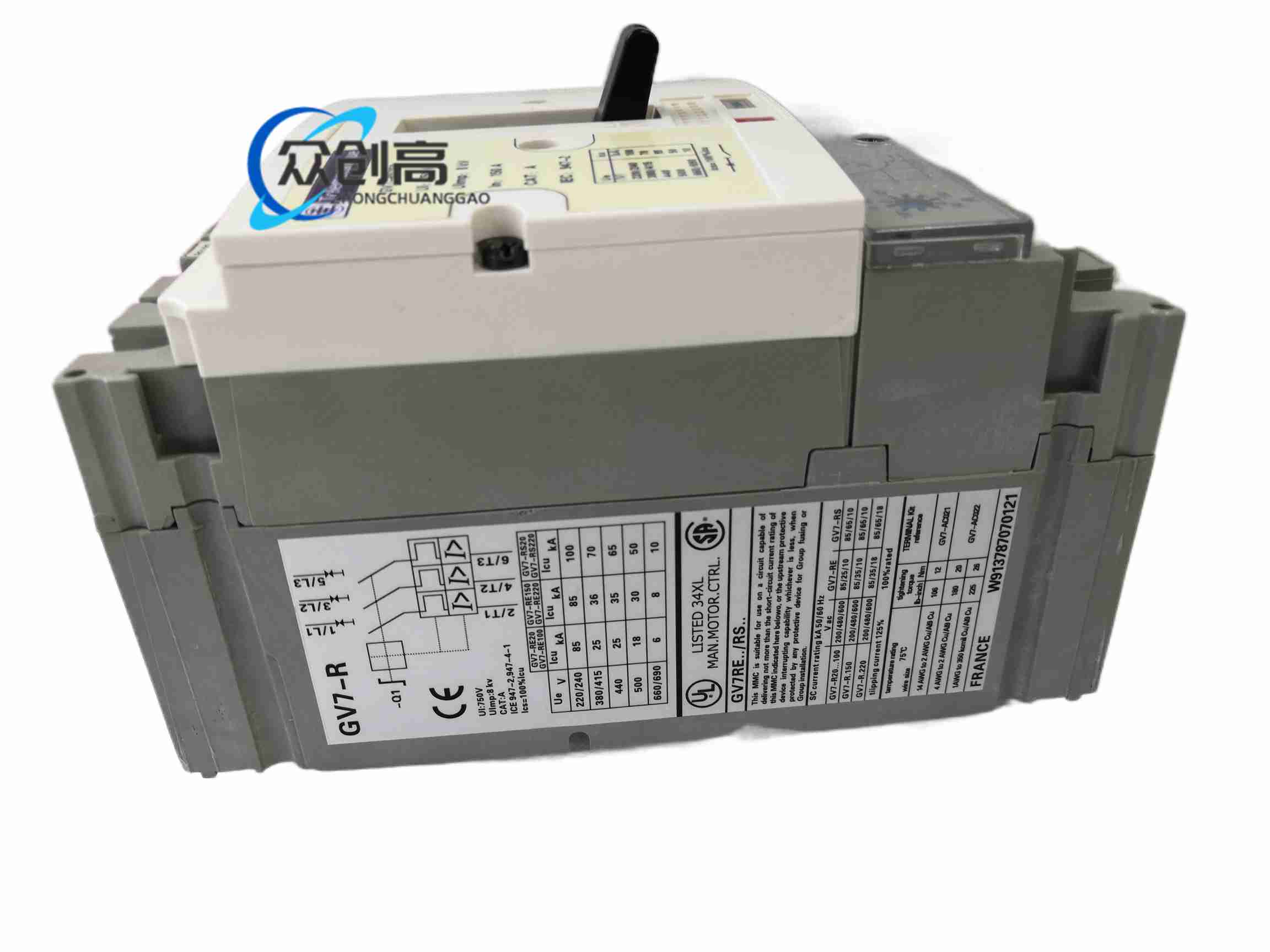

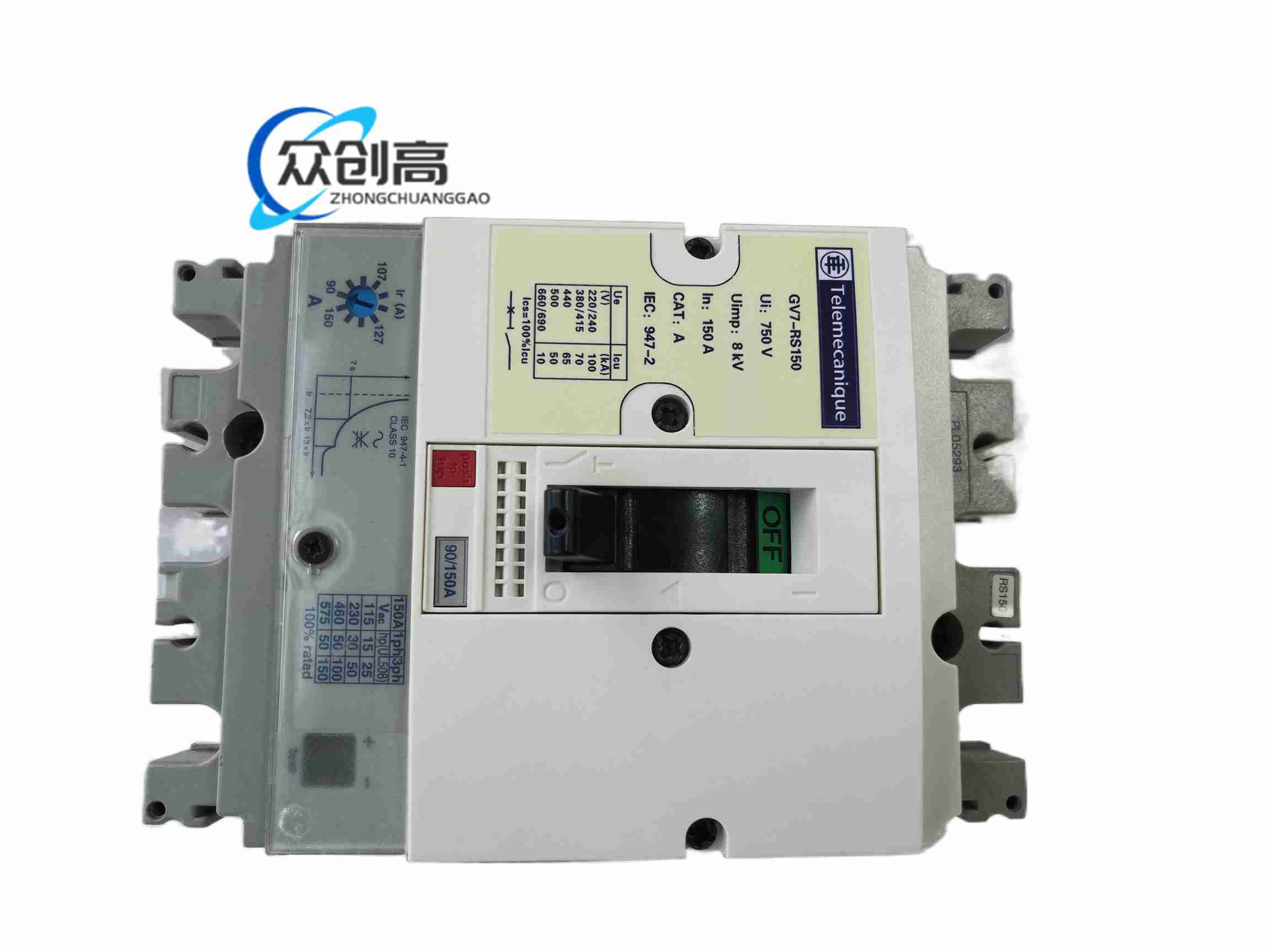

TeSys GV7热磁式电机保护断路器。

该型号用于三相异步电机主回路，集隔离、过载和短路保护于一体，可手动启停电机，配合接触器组成电动机保护系统。

三极，热脱扣可调90至150安，额定不间断电流150安，额定工作电压690伏交流，绝缘电压750伏，冲击耐压8千伏。分断能力按电压：220/240伏约100千安，380/415伏约70千安，440伏约65千安，500伏约50千安，660/690伏约10千安。尺寸约161×105×111毫米，重量资料有2.02或2.4千克版本。

热磁脱扣同时实现过载长延时与短路瞬时保护。缺相敏感，可手动杠杆操作，带分合和脱扣指示。可作为隔离器件使用。配合TeSys接触器、过载继电器组成电机启动回路。

400/415伏约55至75千瓦，500伏约75千瓦，660/690伏约90千瓦，具体按当地电压、使用类别和降容确认。机械寿命约4万次，电气寿命AC-3、440伏约2万次。工作温度负25至正70摄氏度，存储负55至正95摄氏度。

热固性阻燃塑料外壳，铜合金母线，双金属片热脱扣元件，电磁瞬动脱扣线圈，银合金主触点，机械锁扣和杠杆机构。

三极模数化机身，螺钉端子接主回路，可配端子防护罩达到IP40；支持导轨、螺钉或安装板安装，垂直安装为主。

电机过载时双金属片受热弯曲，经过整定时间推动脱扣机构断开触点；短路大电流时电磁线圈瞬时产生吸力，快速脱扣切断故障。热整定旋钮按电机额定电流设定，磁脱扣按固定倍数动作。

按电机满载电流设定热脱扣90至150安范围内对应值。主电缆按150安及上级保护选取，螺钉端子使用规定扭矩。柜内垂直安装，保证相间和对地距离。与接触器、热继电器配合时核对协调保护曲线。

禁止用该断路器替代熔断器作唯一短路保护而未校核分断能力。频繁启停应控制操作频率，避免触点过热。定期紧固主端子，检查脱扣指示和杠杆机构灵活性。潮湿、多尘环境加端子罩和柜体密封。
