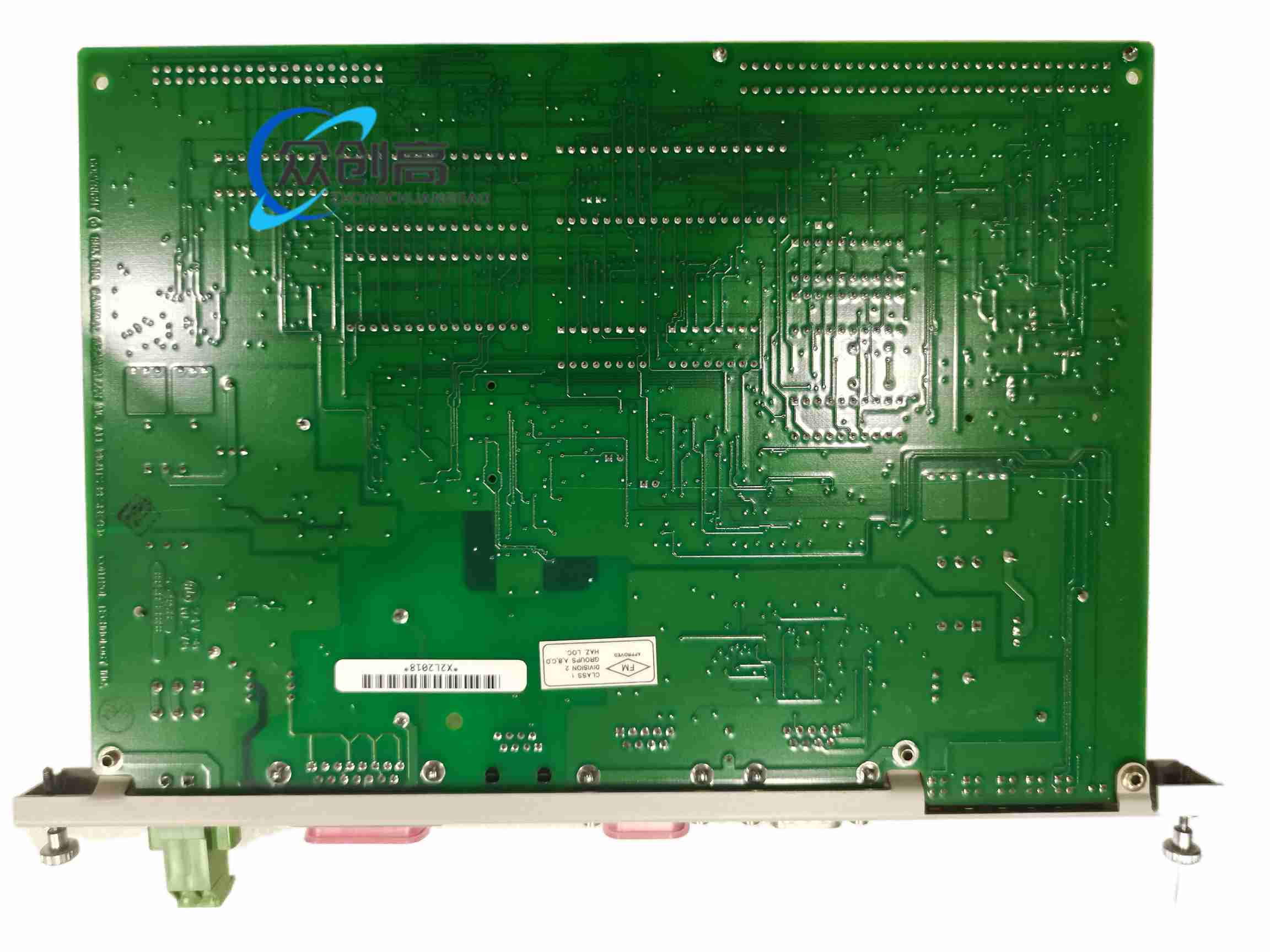

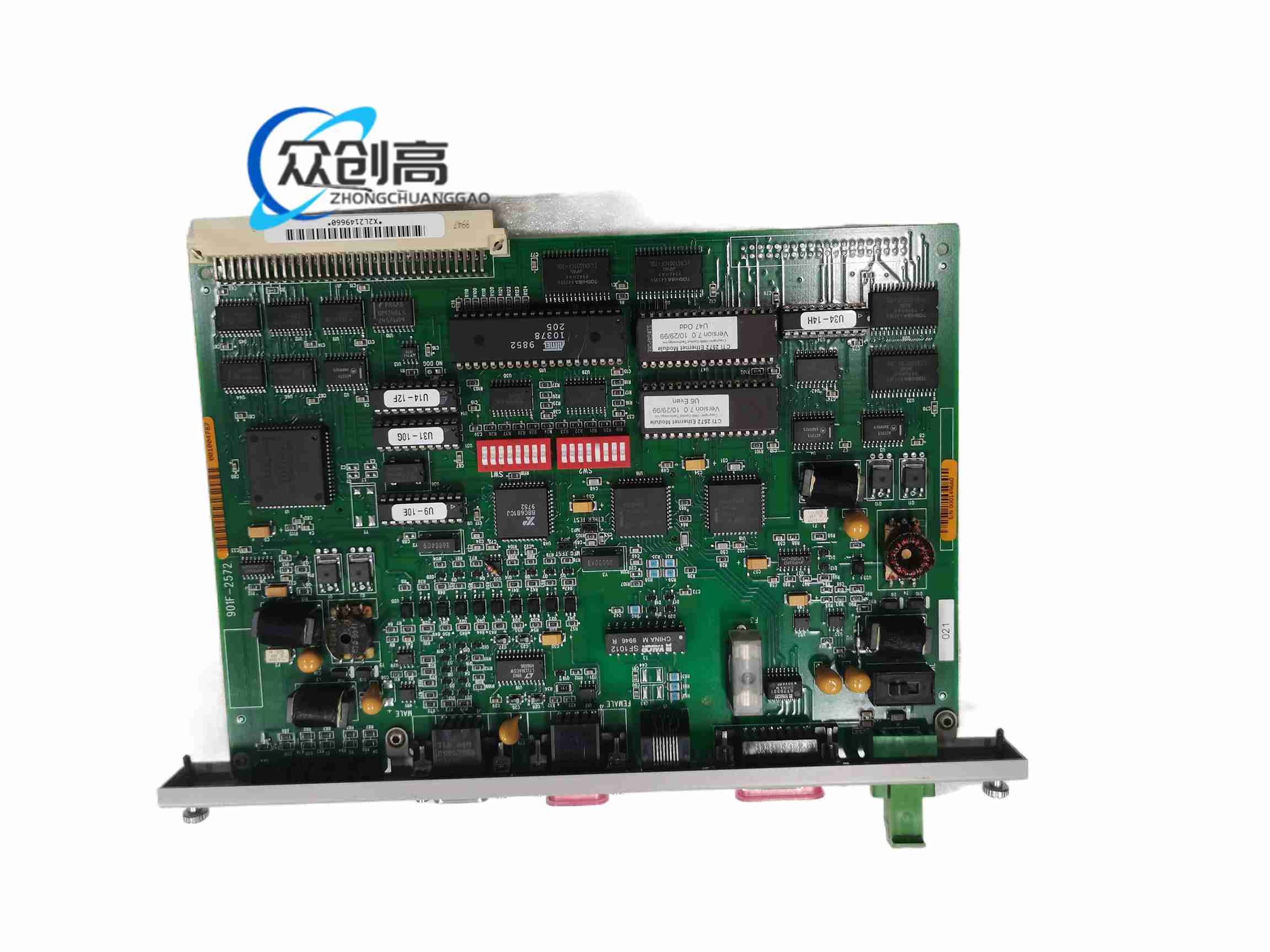

Siemens 505-CP2572

产品名称：Siemens 505-CP2572 SIMATIC 505 以太网通信模块

产品简介：Siemens 505-CP2572 是西门子 TI 505 / SIMATIC 505 系列 PLC 平台的以太网通信协处理器模块，作为专用功能模块登录到 TI 505 I/O 机架。其核心作用是从 505 PLC 主 CPU 卸载高速以太网通信（TCP/IP、UDP、CAMP 协议）任务，连接 SCADA、HMI 和对等 PLC，从而保障 CPU 扫描周期不被网络通信占用。

技术规格：

制造商：Siemens / Texas Instruments（TI 505 系列），CTI（Control Technology Inc.）兼容
系统兼容：SIMATIC 505 / TI505 系统机架（545、555、575 CPU）
模块类型：以太网通信协处理器模块
网络协议：TCP/IP、UDP/IP、CAMP（Control Application Message Protocol）
物理层：10 Mbit/s，半双工
接口端口：
- 10Base-T / 100Base-TX RJ-45
- AUI / 15 针 D-sub 连接器
背板供电：直接从 505 机架背板取电（+5 VDC）
工作温度：0°C 至 +60°C
状态指示灯：模块状态、网络活动、Link、冲突、故障 LED

功能特点：

通过 PLC 梯形逻辑使用 WX/WY 字和 V 存储器命令块进行发送/接收消息传递
4 个并发命令槽，支持并行以太网事务
标准 Berkeley Socket / Winsock 兼容 TCP/IP 协议栈
可透过本地以太网或广域网链路工作
替代产品：CP 1434 TF（TI 505）

结构特征：作为 505 机架内的专用网络卸载引擎，板载处理器直接处理 TCP/IP 协议栈、Socket 消息和 SCADA 数据轮询。

工作原理：505-CP2572 在 TI505/Siemens 505 机架内充当专用网络卸载引擎。通过板载处理器直接处理 TCP/IP 协议栈、Socket 消息传递和 SCADA 数据轮询，保留 CPU 扫描时间，同时建立快速、确定性的以太网连接。

应用场景：传统 TI 505 PLC 以太网集成、HMI/SCADA 通信、对等 505 PLC 消息传递，以及迁移至新型西门子 CP 模块的过渡路径。

安装要求：

安装到 505 系统机架（545、555、575 CPU 兼容）
背板直接取电（+5 VDC）
AUI 端口需外接收发器（MAU）或 AUI 转 UTP 转换器以实现 10Base-T 连接

使用注意事项：

务必核实现场模块的硬件版本、固件版本与适用《附录：新功能》文档版本——现场设备版本不匹配情况较为常见
AUI 连接的 CP2572，需在相连交换机/集线器上硬编码 10 Mbit/s、半双工以确保可靠运行
命令块必须为连续的 V 存储器字，并按所选命令大小分配
使用 WY 字触发命令执行，WX 字监控状态
迁移时可考虑采用 CP 1434 TF 替代产品
