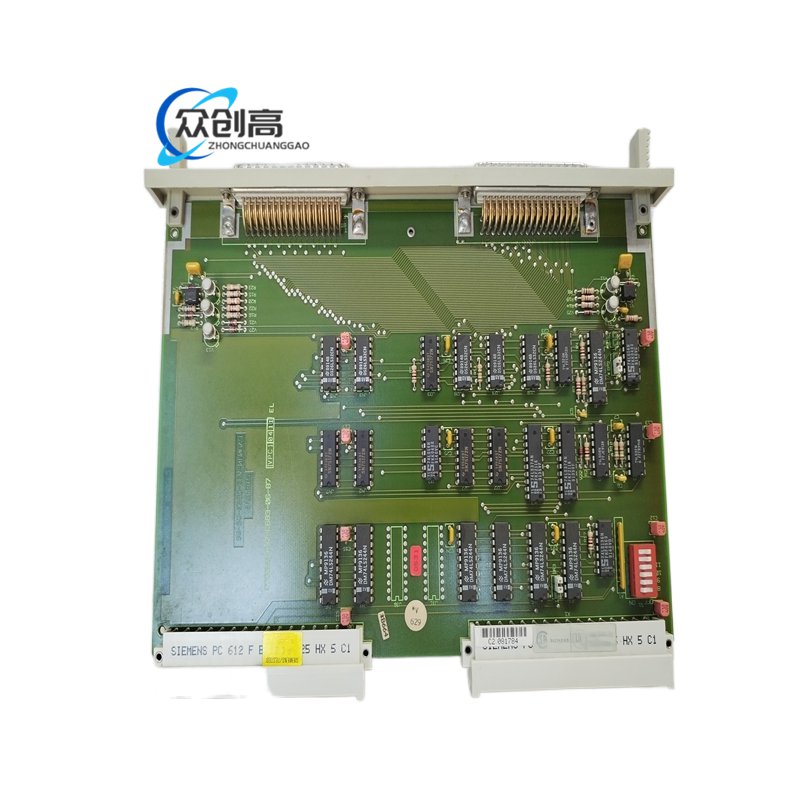

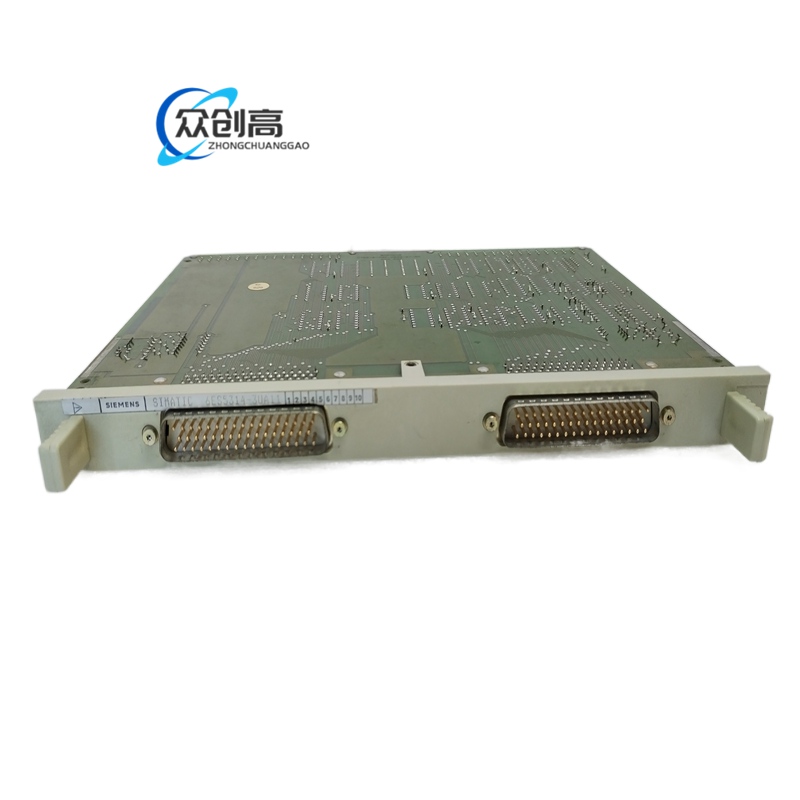

产品名称：Siemens 6ES5314-3UA11 IM314 扩展单元接口模块
产品简介：西门子 SIMATIC S5 系列中的 IM314 接口模块，作为扩展单元（EU）侧的配对接口，与中央控制器（CC）侧的 IM304 成对使用，是 S5-115U/135U/155U 分布式 PLC 架构中连接远程 I/O 机架的"远程神经系统" 。
技术规格：
- 制造商：Siemens AG
- 系列：SIMATIC S5 — IM314
- 产品类型：接口模块 / 扩展单元接口
- 兼容中央机架：S5-115U、S5-135U、S5-155U（CC 侧插 IM304）
- 兼容扩展机架：EU 183U、EU 185U、ER 701-2、ER 701-3
- 供电：5V DC，通过背板供电
- 最大电流消耗：1.0 A（5V DC）
- 功耗：< 1W
- 通信端口：2 个端口（X3 和 X4 双插座，由 S1/S2 开关控启停）
- 最大通信距离：600 米（配 721 系列屏蔽圆缆）
- 连接电缆：Siemens 721 系列屏蔽圆缆
- 连接器类型：9 针 D-Sub 带螺丝锁紧
- 外围地址范围：P、Q、IM3、IM4（通过 DIP 开关配置）
- 工作温度：0°C ~ +60°C
- 存储温度：-40°C ~ +70°C
- 相对湿度：最大 95%（25°C，无冷凝）
- 防护等级：IP20
- 尺寸：约 190 × 20 × 240 mm
- 重量：约 0.3 kg
- 安装方式：S5 机架槽位（单槽宽）
- 生命周期：PM410 取消，2006/10/01 EOL（停产）
- 认证：UL、CSA（历史）
功能特点：
- 长距离分布式能力：与 IM304 配对后，可将 I/O 扩展单元放置于距中央 CPU 最远 600 米处，而不牺牲性能或信号完整性
- 双端口设计：X3/X4 两个插座由 S1/S2 使能开关独立激活，支持在同一总线上菊花链多个扩展单元；链路末端需插终端电阻（6ES5 760-1AA11）
- 智能地址管理：通过 DIP 开关设定机架地址（0–3，可级联 4 台 EU），防止与中央机架地址冲突
- 每 IM304 驱动能力：最多 2×4 EU 分布式布置
- 状态指示：PWR / BUS / STATUS LED
应用场景：
- 大型工业设施中传感器和执行器分布广泛的场合
- 钢厂、化工厂、物料搬运系统等的长距离分布式 I/O 架构
- 老旧 S5 系统的备件替换与现代化迁移（可作 S5 EU 通过 IM463-2 连 S7-400 的网关）
工作原理：作为 EU 侧总线接口，与 CC 侧 IM304 协同形成专用通信链路，利用稳健的线路驱动器和精心调谐的阻抗匹配，在 600 米距离内维持高速、可靠的数据交换
安装与接线要求：
- 安装于 S5 EU/ER 机架槽位，宽约 40mm（1 槽）
- 适配器外壳型号：6ES5 491-0LA12（EU 机架用）
- 末颗 IM314 的 X4 端口必须插终端电阻 6ES5 760-1AA11
- 使用 Siemens 721 系列屏蔽圆缆布线
- 通过 DIP 开关设定机架地址（0–3）
使用注意事项：
- 该模块已于 2006 年 10 月 1 日停产（EOL），目前仅能通过专业供应商获取测试过的二手或余量库存
- 单模块无法工作，必须与 IM304 成对使用
- 背板供电 5V DC，最大电流 1.0A，需注意与 IM304（1.5A）的功耗差异
