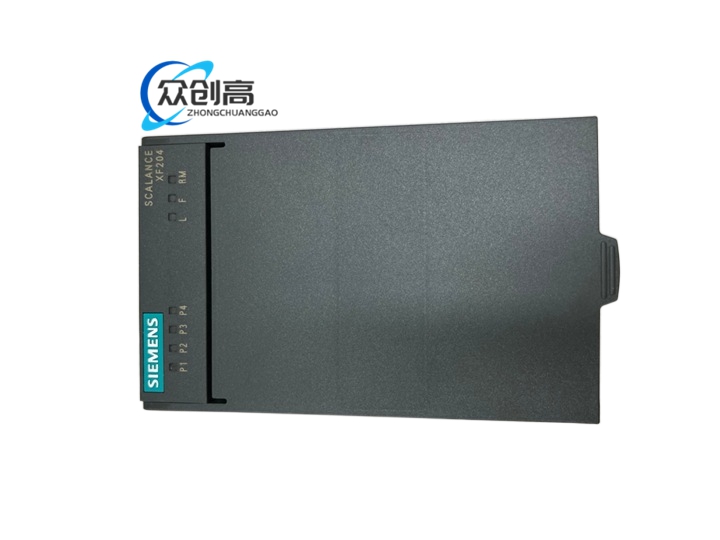

产品名称：Siemens 6GK5204-0BA00-2AF2 SCALANCE XF204 扁平型管理型工业以太网交换机
产品简介：西门子 SCALANCE XF-200 系列中的扁平型管理型工业以太网交换机，4 个 10/100 Mbit/s RJ45 端口，带错误信号触点、冗余电源供应，支持 PROFINET IO 设备与集成冗余管理器，是紧凑型工业网络管理的理想选择 。
技术规格：
- 产品类型：SCALANCE XF204 扁平型管理型 IE 交换机
- 传输速率：10 Mbit/s、100 Mbit/s
- RJ45 端口：4 × 10/100 Mbit/s
- 信号触点：1 个（2 极端子排）
- 电源端子：4 极端子排
- 冗余电压供应：支持（1 个端子）
- 可拆卸存储介质：C-PLUG 插槽（可选）
- 供电类型：DC
- 外部供电电压：24 V DC
- 电压范围：18 V ~ 32 V
- 电源输入熔丝保护：1.1 A / 33 V
- 最大功耗电流：0.11 A
- 功耗：2.64 W（24V DC）工作温度：-40°C ~ +60°C若 IE 交换机 XF-200 水平安装，允许的最高环境温度仅为 +40°C
- 存储温度：-40°C ~ +70°C
- 运输温度：-40°C ~ +70°C
- 相对湿度：25°C 时无冷凝，最大 95%
- 防护等级：IP20
- 设计：扁平型
- 尺寸（W×H×D）：75 × 125 × 73 mm
- 净重：0.25 kg（西门子工业商城显示 0.396 kg）
- 安装方式：35 mm DIN 导轨安装（不支持壁挂、不支持 S7-300/S7-1500 导轨）
- 产品生命周期：PM400 — 产品退市通告阶段，自 2025-01-01 起产品逐步停产，后继产品将于 2026 年内推出
- RoHS 合规：自 2008-12-30 起符合
功能特点：
- 管理功能：CLI、Web 管理、MIB 支持、Email TRAPs、STEP 7 配置、端口镜像
- 诊断功能：端口诊断、数据包大小统计、数据包类型统计、错误统计
- PROFINET 支持：PROFINET IO 诊断、PROFINET 一致性 B 类
- 冗余协议：
- 环网冗余：HRP（高速冗余协议）与 HRP 冗余管理器
- MRP（媒体冗余协议）及 MRP 冗余管理器
- PRP（并行冗余协议）支持
- 安全管理：支持 SSH
- 时间同步：SNTP 支持、SICLOCK 支持
- 协议支持：Telnet、HTTP、HTTPS、TFTP、FTP、DCP、LLDP、SNMP v1/v2/v3
- I&M 功能：I&M0 设备特定信息、I&M1 上层标识/位置标识
- DHCP 客户端：支持
应用场景：
- 工厂自动化工业以太网网络
- 需要管理型交换机特性的中小型控制柜
- PROFINET IO 设备网络集成
- 要求环网冗余（HRP/MRP）的高可用性工业网络
工作原理：作为管理型工业以太网交换机，通过 4 个 RJ45 端口转发数据帧；支持 Web 管理、CLI、SNMP 等多种管理方式；集成冗余管理器可实现 HRP/MRP 环网冗余，确保网络故障时的快速重构
安装与接线要求：
- 仅支持 35 mm DIN 导轨安装
- 4 极端子排连接 24V DC 电源（支持冗余电源输入）
- 2 极端子排连接错误信号触点
- 可选 C-PLUG 插槽用于配置备份与快速硬件替换
- XF-200 扁平型若水平安装，环境温度上限降至 +40°C
使用注意事项：
- 产品已进入 PM400 退市阶段（2025-01-01 起逐步停产），后继产品将于 2026 年内推出，新项目选型需关注替代型号
- 水平安装时工作温度上限为 +40°C，垂直 DIN 导轨安装方可达到 +60°C
- 电源输入电压严格限制在 18~32 V DC 之间，内置 1.1 A / 33 V 熔丝保护
- 使用屏蔽工业以太网电缆，确保在强干扰环境中稳定运行
