产品简介

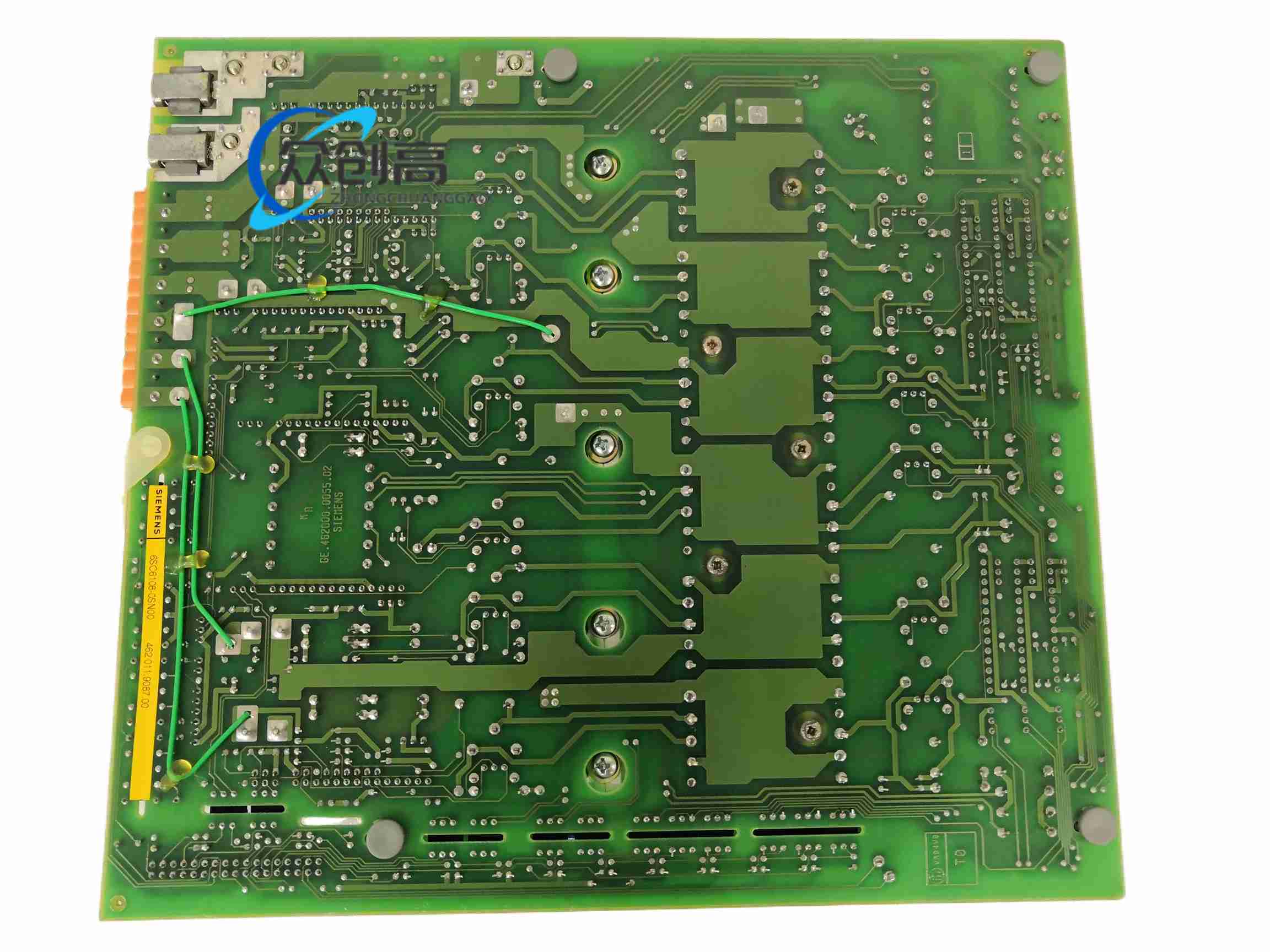

6SC6108-0SN00 是西门子 SIMODRIVE 610 模拟式伺服驱动系统中的进给驱动功率电路板，为数控（CNC）机床系统的多轴交流伺服电机提供功率放大。该模块需与 6SC611 系列轴控制板配合使用，无法独立运行，主要作为老旧 SIMODRIVE 610 设备的备件用于维修与替换。
技术规格
- 所属系统：SIMODRIVE 610（6SC61xx 系列）
- 轴数：3 轴进给驱动
- 额定电流：8 A 连续 / 16 A 峰值（每轴）
- 直流母线电压：DC 520 V
- 控制形式：模拟 ±10 V 速度给定，旋转变压器反馈
- 适配电机：1FT5 等交流同步进给伺服电机
- 兼容数控系统：SINUMERIK 810 / 820 等老款数控系统
- 防护等级：IP20
- 重量：约 8 kg
功能特点
- 对上层闭环控制板输出的模拟控制信号进行功率放大
- 每轴集成硬件过流监测，触发故障信号
- 模块化插卡设计，便于现场更换与维护
- 与 SIMODRIVE 610 控制板协同实现速度环与电流环调节
应用场景
老旧数控机床改造与备件替换、传统加工中心/车床/铣床的多轴进给驱动系统、基于 SIMODRIVE 610 平台的工业设备改造项目。
材质构成
- 基板：高电流额定工业级 FR-4 印刷电路板
- 主要元件：IGBT 功率半导体器件、功率驱动芯片、电流采样电路、功率母线端子
- 机械附件：金属固定支架、用于背板连接的插拔式连接器组件
- 功率半导体上装配金属散热器
结构特征
- 标准插卡式结构，插入 SIMODRIVE 610 机架机箱
- 边缘连接器用于背板信号与功率母线连接
- 板卡前缘设螺钉端子用于电机功率接线
工作原理
接收上层控制板发出的模拟电流环控制参考信号；功率半导体器件将直流母线电压转换为三相变频变幅交流电输出以驱动电机；内置电流采样电路将实时电机电流信号反馈给控制板进行闭环调整；当检测到过流或短路故障时，硬件保护电路触发功率输出关断。
安装要求
- 插入匹配的 SIMODRIVE 610 机架机箱，确保背板边缘连接器可靠接触
- 保证机箱风扇正常运转，满足强制风冷要求
- 严格区分电机相序，遵循接线图定义
- 驱动系统机柜须完成保护接地连接
- 高压功率电路区域保持安全距离
使用注意事项
- 该功率电路板不含驱动参数，参数存储在调节板中，更换时需注意参数板配套
- 西门子已于 2012 年 9 月 30 日宣布该产品停产
- 该产品不合规 RoHS 指令
