产品名称：横河YS1000系列可编程指示控制器

产品简介：YS1700-100A06A31是面板式单/双回路PID过程控制器，用于替代YS100/YS80老产品。-100表示基本硬手动型，A06表示5路模拟输入、2路模拟输出、6路数字输入输出，A31表示带以太网与RS485，适合锅炉、反应釜、泵站等过程控制。

技术规格：3.5英寸TFT彩色LCD，支持数字、棒图、趋势多画面；双CPU分别负责控制与显示；模拟输入5路，支持4-20 mA、1-5 V，部分选件可接热电偶、RTD、mV、电位器；模拟输出2路电流/电压；数字I/O 6点可组态为DI或DO；通信为RS485与以太网Modbus/TCP；电源100 V AC/24 V DC无极性，部分订货可220 V AC。

功能特点：双回路PID同时运算；文本程序1000步、功能块400个；内置硬手动电路，在CPU异常时可切手动维持输出；非易失存储，不需电池维护；密码保护、报警、补偿计算、与CENTUM等上位系统通信。

性能参数：电压输入精度约±0.1%，电流约±0.2%；前面板IP54；基本型尺寸144×72 mm面板、深约250 mm，重量约1.6 kg；工作温度0至50℃。

材质构成：面板铝/工程塑料前罩，内部无电解长期存储设计，端子采用工业屏蔽与隔离布置。

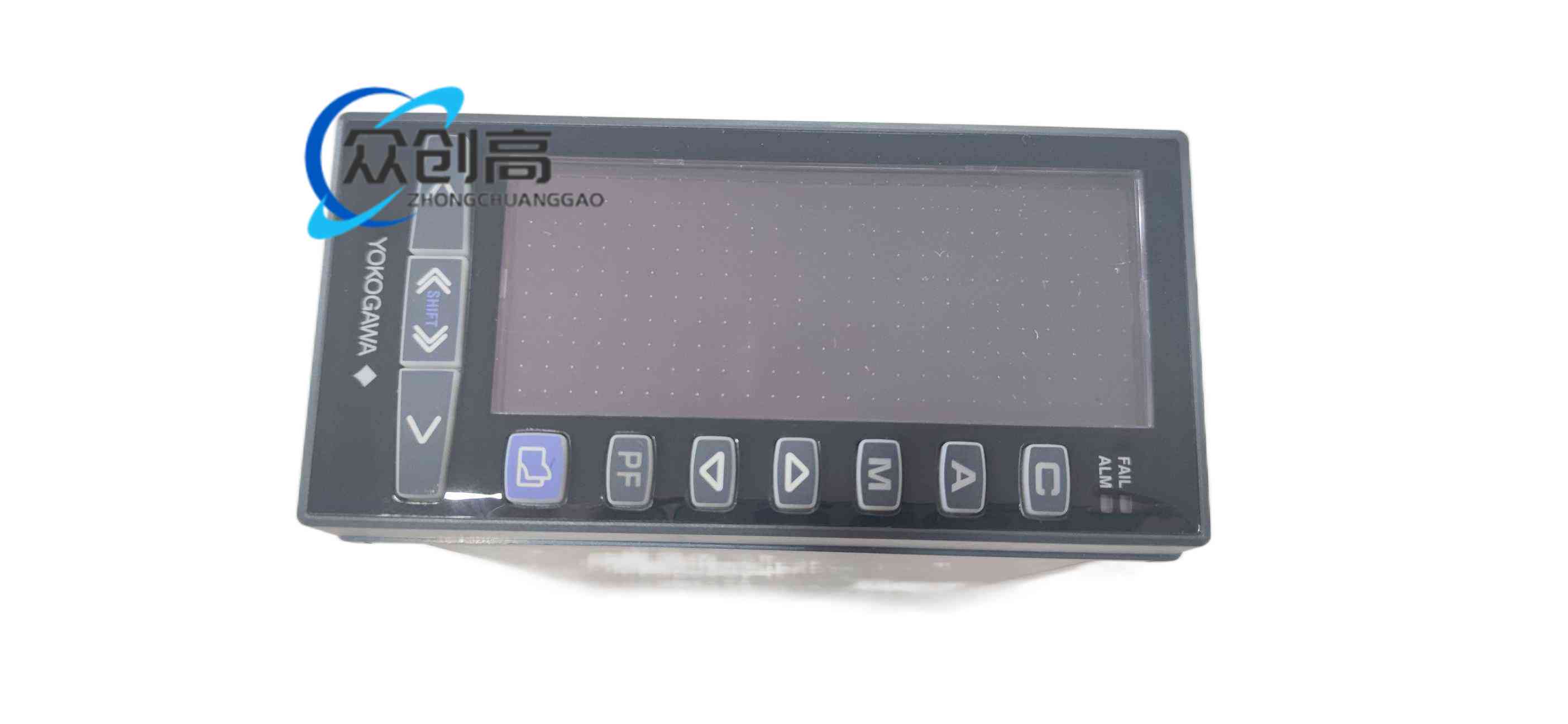

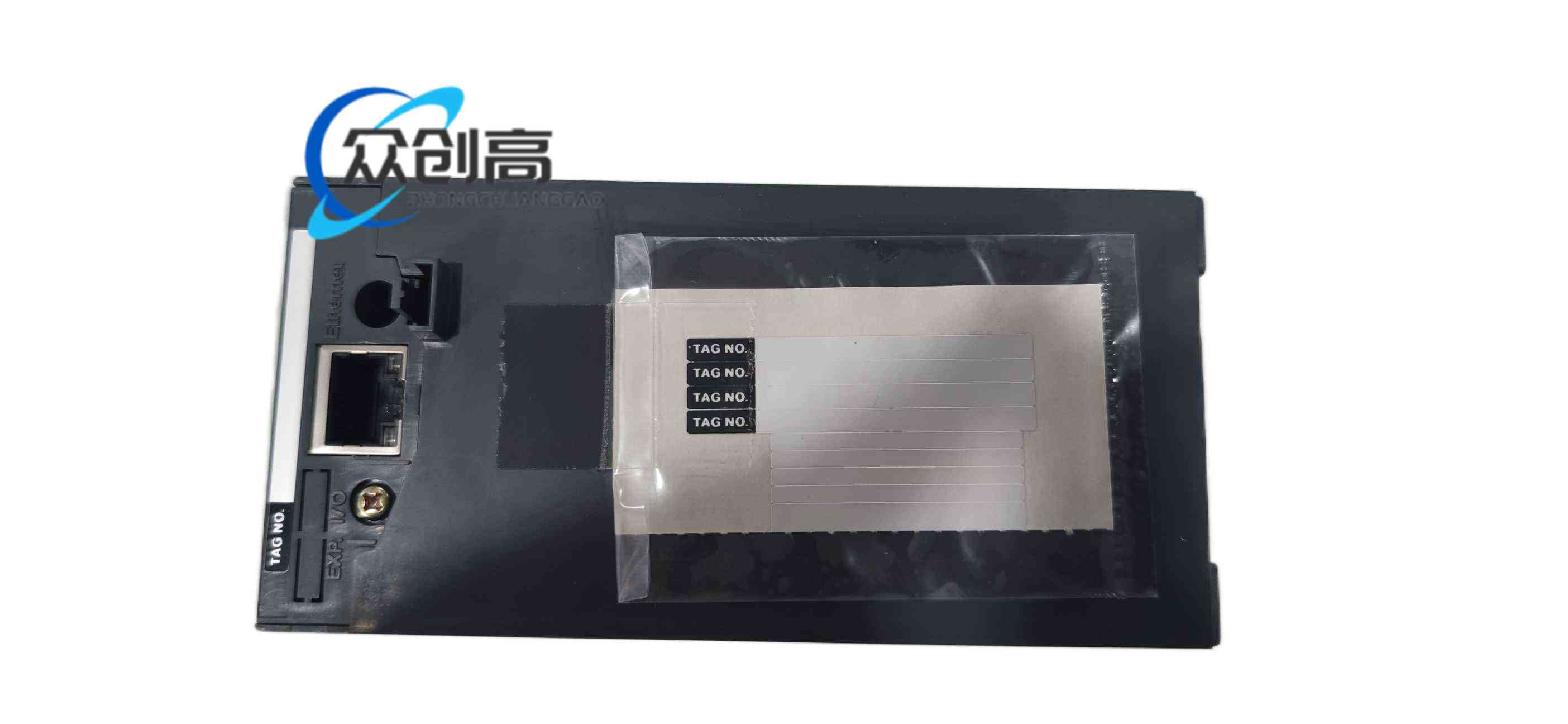

结构特征：盘装窄体控制器，前面板按键+彩色屏，后部信号端子与通信口，可配便携手操替换。

工作原理：过程信号经输入隔离与A/D进入控制CPU，按PID算法和组态功能块算出设定值/操纵值，再经D/A输出到执行机构；显示CPU独立处理画面、报警和通信，主CPU故障可触发硬手动。

安装要求：面板开孔约137×68 mm，板厚2.3至25 mm，后部留250 mm布线空间；单独接地，不与动力线共沟；以太网与RS485同时启用按手册划分主从。

使用注意事项：硬手动只有在订购对应硬手动选项时完全有效；模拟输入改热电偶/RTD必须装对应A0x选件；双通信或多控制器对等通信前先设站号与超时；潮湿、腐蚀环境加强端子检查。
