产品名称：横河ZR402G分体式氧化锆氧分析仪转换器

产品简介：ZR402G-M-E-E-A是横河分体氧化锆系统的显示转换器，配合ZR22G/ZR22S探头测量烟气氧浓度，用于燃烧优化、排放监测和过程气体含氧分析。分体设计把转换器装在盘/墙/管上，探头放在烟道高温区。

技术规格：型号后缀M为M20×1.5电缆入口，第一个E为英文界面，第二个E为英文手册，A为标准配置；320×240点阵LCD触摸屏；2路4-20 mA输出，最大负载550 Ω；HART数字通信；4点继电器输出，其中1点故障安全常开；2点开关量输入；1路4-20 mA热输入；电源85-264 V AC、45-66 Hz，资料普通使用约100 W、最大约300 W。

功能特点：自动/半自动/手动零点量程标定；氧浓度0.01-100 vol% O₂；与DCS/PLC通过4-20 mA和HART集成；触摸屏完成参数、校准、诊断；可接ZR22G非防爆或ZR22S防爆探头。

性能参数：环境工作-20至55℃，存储-30至70℃，湿度0-95%非凝露；机箱铝合金聚氨酯防腐，盘装/墙装/管装；资料防护有室内IP类和室外NEMA 4X/IP66不同配置，具体看订货与安装套件；约6 kg。

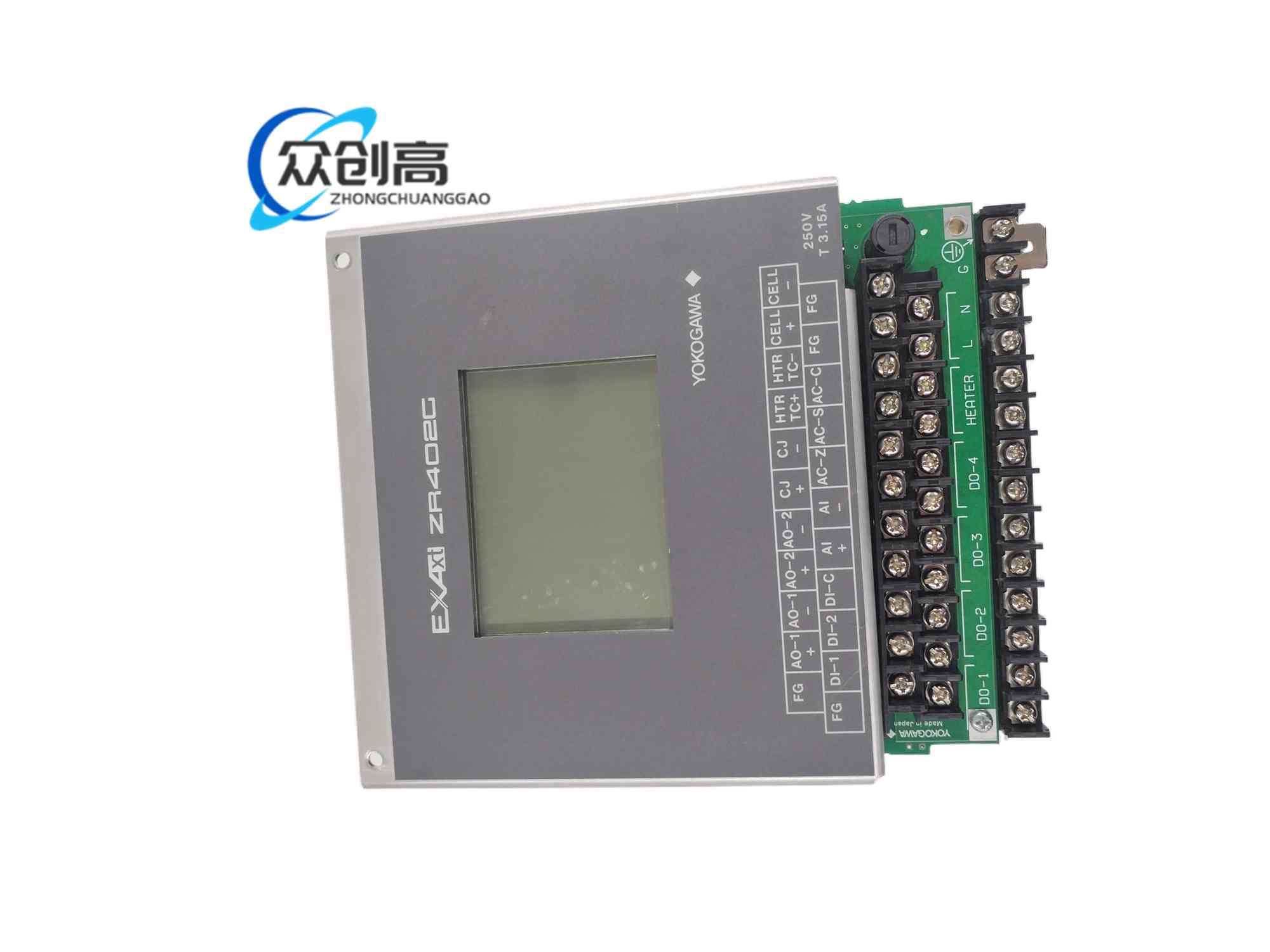

材质构成：铝合金机箱，聚氨酯防腐涂层，LCD钢化/防护前窗，M20电缆密封接头，内部氧化锆信号处理与隔离电源板。

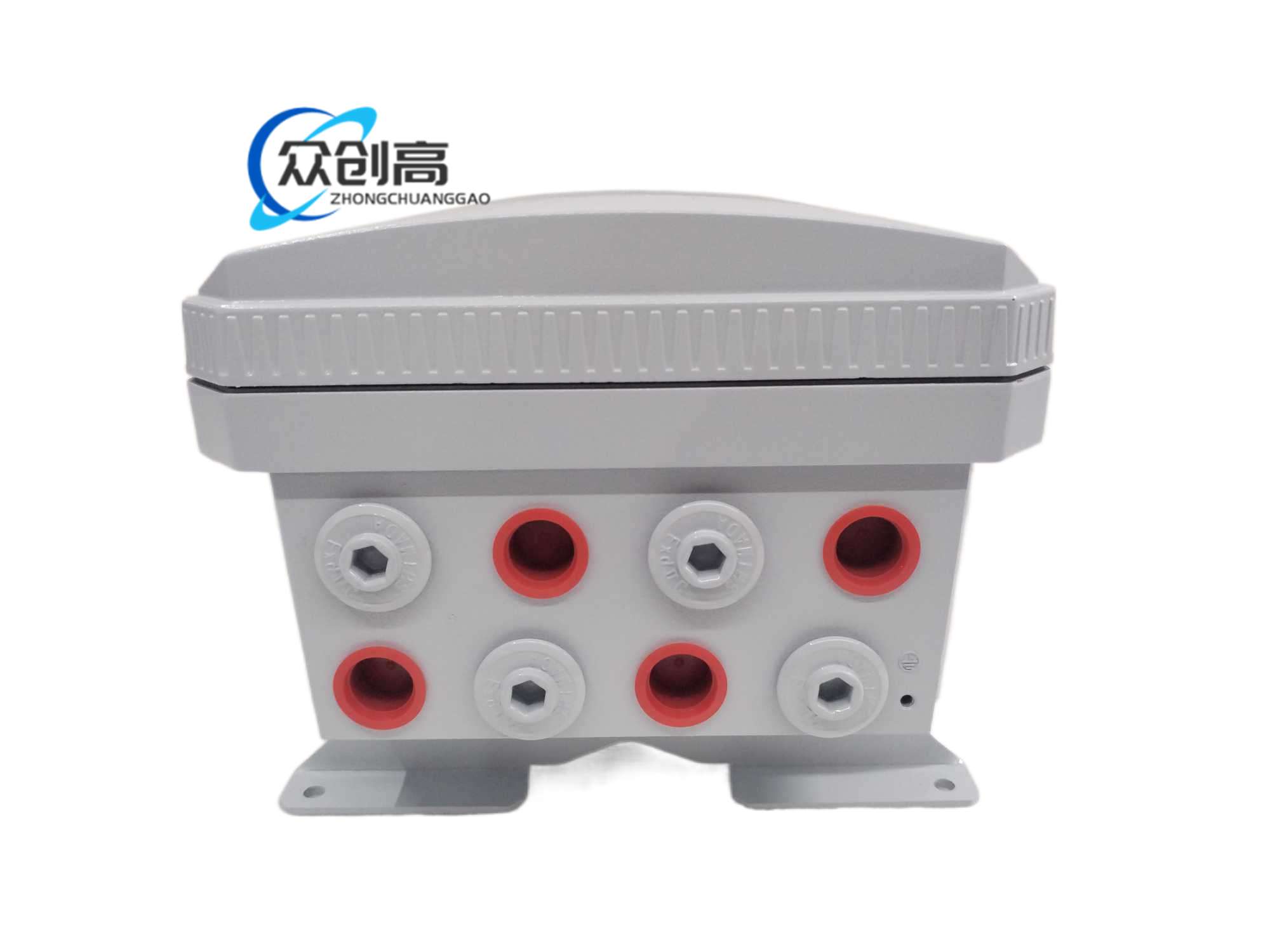

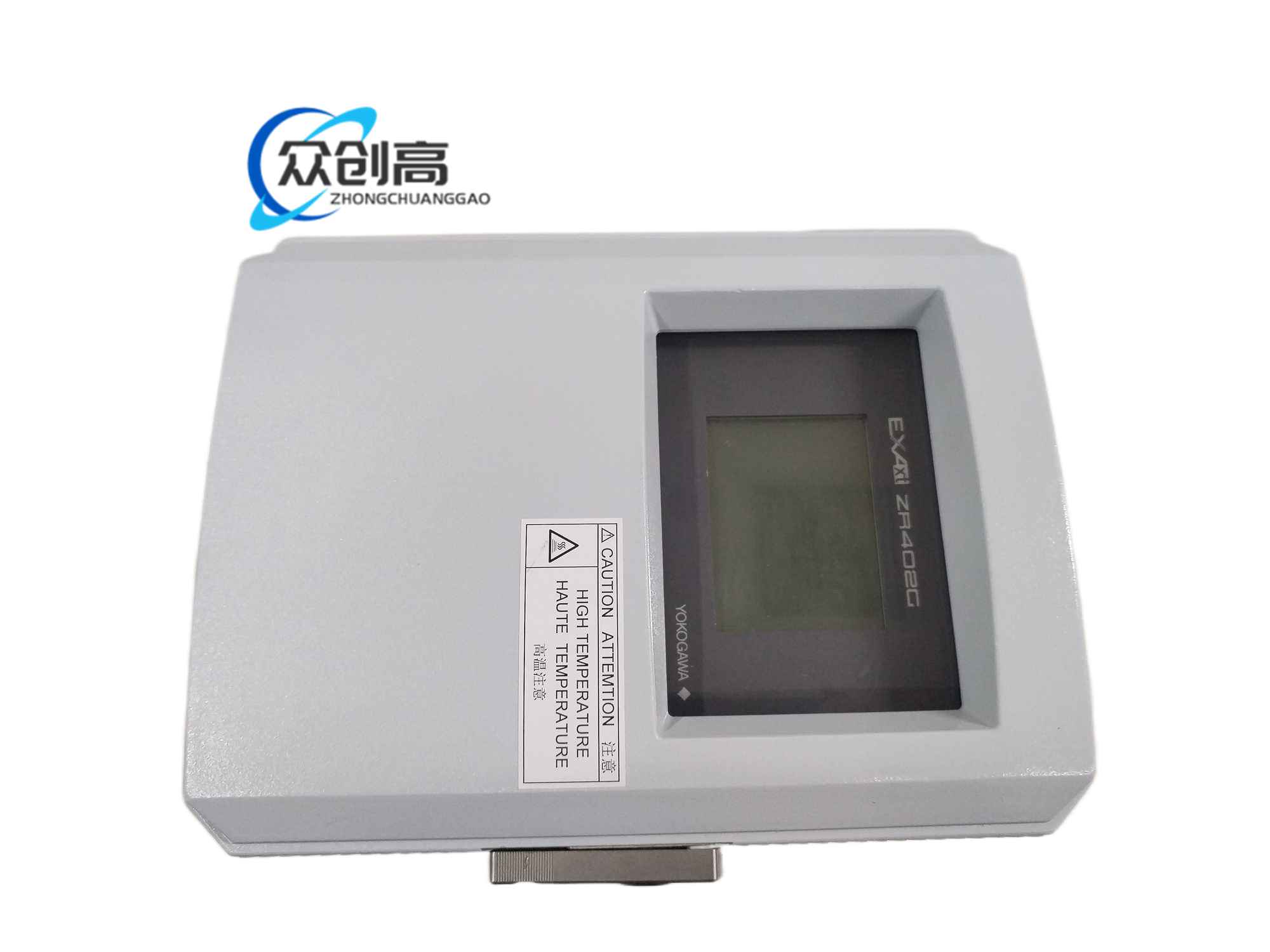

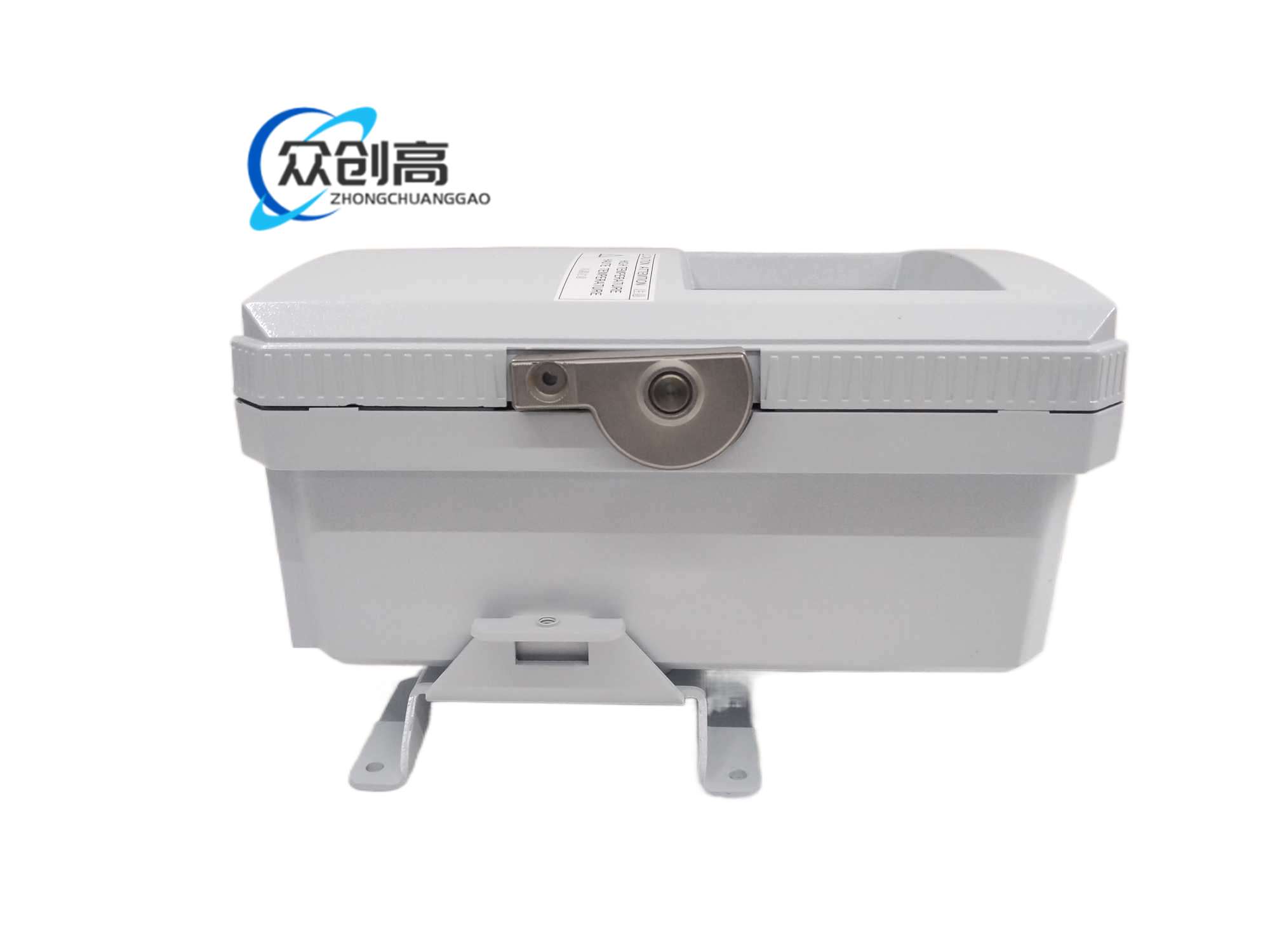

结构特征：转换器独立箱体，前面LCD触摸，后部M20/M/NPT多种电缆密封备选，可盘装也可配墙装/2英寸管装支架。

工作原理：氧化锆探头在高温下因两侧氧分压产生电动势，转换器采集探头电势并做温度补偿，按能斯特方程计算氧浓度；同时输出4-20 mA、HART和继电器报警，热输入用于探头保温控制或温度修正。

安装要求：转换器盘开孔或墙/管固定，烟道探头按插入深度和温度选ZR22型号；信号电缆与动力电缆分开，M20接头做防水防爆密封；校准前确认烟气达到稳定温度和流量。

使用注意事项：氧化锆探头需在额定高温段工作，低温会造成响应慢和误差；HART回路电阻保持在250-550 Ω；危险区用ZR22S及对应本安/防爆附件；定期做零点/量程气校验，避免水汽和粉尘长期污染探头过滤器。
