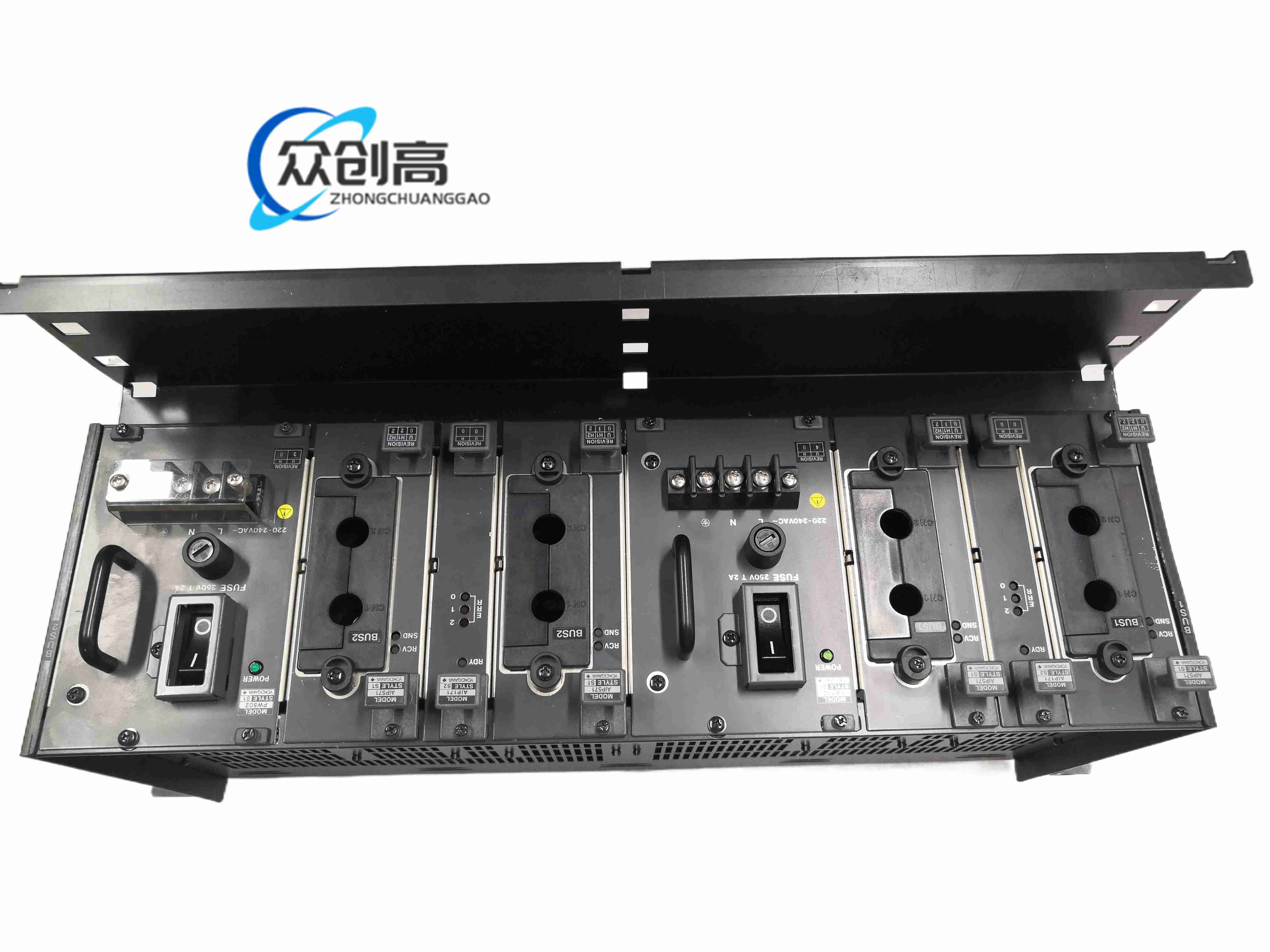

横河 YNT512D 现场总线中继器 / DCS 系统卡件

YNT512D 在工控备件市场中主要有两类资料口径：一类是 Yokogawa 现场总线中继器，用于扩展 FOUNDATION Fieldbus 或 H1 网络距离；另一类被归为 CS3000 / DCS 系统 I/O 或接口卡件。工程选型时应以横河原厂手册、部件号和系统版本为准。

品牌：Yokogawa

现场总线中继器口径：

传输速率：最大 1 Mbps

铜缆传输距离：最大 100 米

光缆传输距离：最大 4 千米

电源电压：24 V DC

功耗：约 20 瓦

工作温度：-20 至 60 摄氏度

防护等级：IP30

DCS / I/O 口径常见参数：

通道数：12 通道或 8 至 12 通道，依资料版本不同

信号类型：数字输入、数字输出或模拟输出，依系统配置不同

输出范围：0 至 10 V 或 4 至 20 mA，仅见于模拟输出资料

电源：24 V DC

工作温度：-10 至 55 摄氏度或 -20 至 60 摄氏度，依型号定义

安装：DIN 导轨或系统机笼

延伸现场总线网络物理距离

增强信号完整性，降低噪声影响

连接多个现场仪表或阀门定位器

在 DCS 系统中承担 I/O 或接口扩展功能

支持工业现场长距离、多节点通信

石油、化工、电力 DCS 系统

现场总线仪表网络扩展

老旧 Yokogawa CS3000 / Centum 系统维护

远程 I/O 机柜与现场接线箱之间通信

多品牌 PLC / DCS 集成项目

导轨安装或机笼插卡结构

现场侧与系统侧端子分离

带状态 LED、终端电阻或跳线

通信口可能为螺丝端子、DB 接头或光纤接口

金属或工业塑料外壳

现场总线网络需按段配置终端电阻

铜缆应使用现场总线专用屏蔽电缆

光缆版本需核对多模/单模与接头类型

DCS 卡件必须插入对应型号机笼槽位

接地系统应满足横河现场总线安装规范

不要把中继器当隔离栅或安全栅使用

总线负载、分支长度、供电电流需整体核算

更换 DCS 卡件前备份组态与地址配置

不同后缀的 YNT512D 可能不互相替代

光纤接口应保持端面清洁，避免弯折半径过小
