产品名称
Yokogawa AIP571 Vnet/IP 总线接口模块（双总线 BUS2 配置）
产品简介
AIP571 是横河 ProSafe-RS 安全控制站与 CENTUM VP DCS 用的 Vnet/IP 通信接口卡，提供 CPU 与控制网络间的物理/链路层连接，BUS2 表示双总线冗余（BUS1+BUS2 两个独立 RJ45）。
技术规格
- 网络：Vnet/IP（兼容 IEEE 802.3u 100BASE-TX）
- 端口：2 × RJ-45（BUS1、BUS2）
- 速率：1 Gbps 全双工（Gen2 Vnet/IP）
- 拓扑：星型、双星、冗余环
- 距离：单铜缆段 ≤100 m（Cat5e/6）
- 安装：SSC50D/SSC60D/CP451 处理器机架插卡
- 功耗：背板取电约 8 W
- 环境：0–55 °C，存储 -40–70 °C，5%–95% RH 无凝露
- 振动：2 G / 10 Hz–500 Hz（IEC 60068-2-6）
- EMC：EN 61000-6-2 / 6-4
功能特点
双口冗余自动切换；令牌式确定性实时；链路/活动/健康 LED；冗余 CPU 下可热插拔；Vnet/IP 时间同步；单域支持 256 控制站。
应用场景
油气、炼化、石化、发电的安全仪表系统（SIS）；DCS+SIS 共享 Vnet/IP 骨干；零单点故障双总线控制网。
性能参数
1 Gbps 全双工；100 m 铜段；确定性令牌；总线故障亚秒切换。
材质构成

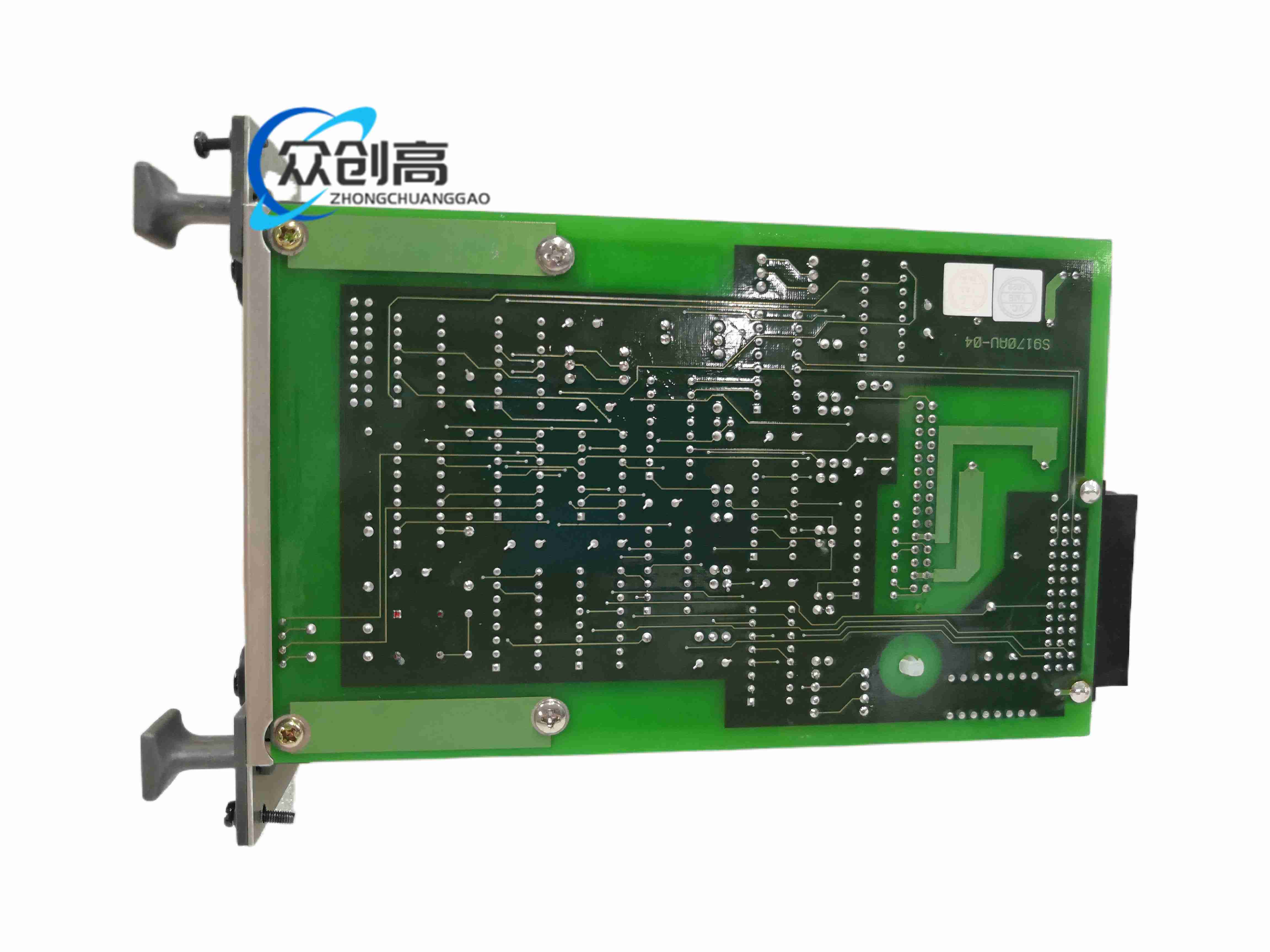

工业级 PCB、RJ-45 磁隔离、状态 LED、背板边缘连接器。
结构特征

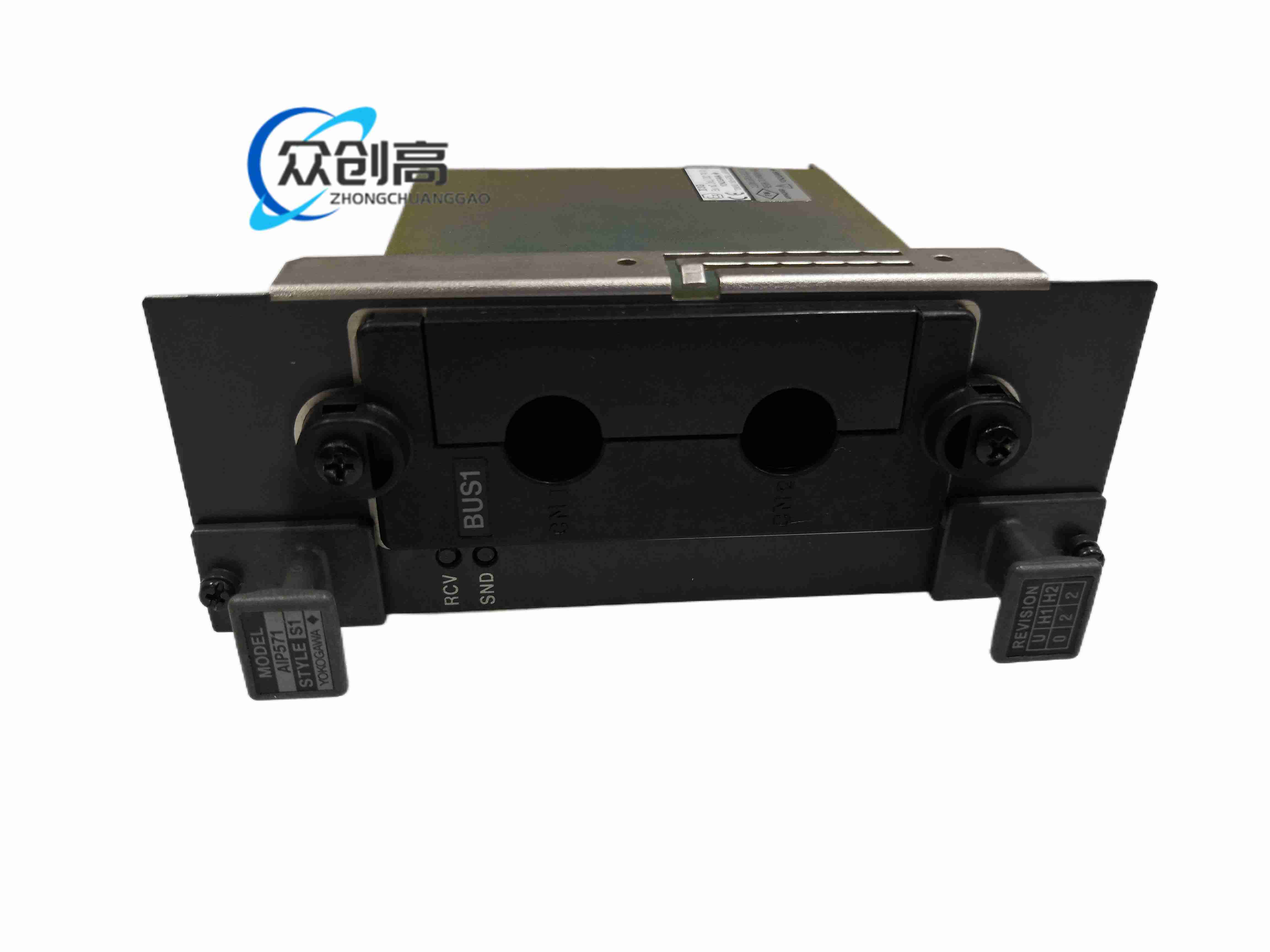

处理器机架插卡；前端两 RJ-45；指定 AIP571 槽位。
工作原理
安全/过程数据封装为 Vnet/IP 帧，经两条物理独立以太网总线传输，做帧校验、序号检查与仲裁；一侧链路异常时控制器透明切到健康总线，控制不中断。
安装要求
仅插指定 AIP571 槽；用屏蔽 Cat5e+ 且 RJ-45 屏蔽接地；BUS1/BUS2 分托盘走线；插拔前稳电与 ESD 腕带。
使用注意事项
禁止直连办公交换机，须横河认证二层交换机；冗余部署时双总线均须在线；固件版本与 CPU/工程站匹配；换板须同修订号保安全认证；维护前备固件与配置。
