产品简介

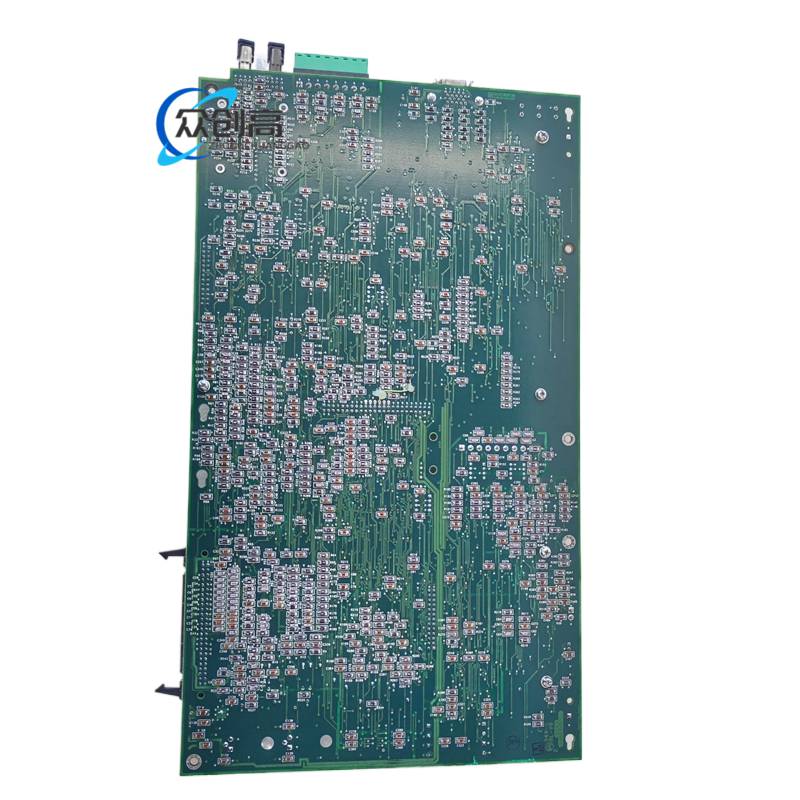

0-60063-1 是 Reliance Electric／ABB 为 AutoMax 分布式动力系统（DPS）中 SA3100 系列 AC 电源模块开发的 PMI（脉冲调制逆变）调节器板，是控制交流电机运行、实现变频变压输出的关键部件，属于已停产的传统（legacy）产品，现多以全新库存或翻新件流通。
技术规格
- 制造商：Reliance Electric / Asea Brown Boveri（ABB）
- 产品系列：AutoMax DPS，SA3100 AC 电源模块
- 产品类型：PMI Regulator Board（PMI 调节器板）
- 通信：2 个光纤端口，用于与 UDC 高速通信
- I/O 接口：Flex I/O 连接器、Resolver（分解器）与 Drive I/O 连接器、Meter Port 表计端口（可接模拟表计）
- 重量：约 1.69 lbs（0.77 kg）
- 安装：通过四根键销固定在 SA3100 模块内部
功能特点
- 对 AC 电机实现精确的变频变压（V/f）控制
- 两路光纤端口提供高速、抗干扰通信链路
- 板载处理器执行电机控制算法，并监测驱动器运行
- 集成 PMI 接口、Flex I/O、分解器反馈与驱动 I/O，简化布线
- 大量集成电路与二极管构成电压抑制策略，增强可靠性
材质构成
印制电路板（PCB）主体，含集成电路、二极管、光纤接口器件、连接器与可拆卸端子排，采用阻燃与防护涂层工艺。
应用场景
利用 Reliance AutoMax DPS 与 SA3100 系列 AC 电源的工业自动化系统，包括制造业机械的电机速度／转矩控制、物料输送（传送带等）、流程工业中泵／风机／搅拌器的变速调节。
工作原理
模块运行电机控制算法，通过光纤与 AutoMax UDC（用户数字控制器）交换数据并监控驱动运行；借助分解器反馈与驱动 I/O 构成闭环，对 SA3100 功率模块的输出电压、频率进行调节。
安装要求
由熟悉 AutoMax 系统与 AC 传动的合格人员安装；确保 SA3100 功率模块已断电；将板卡安装孔对准模块内部键销后小心固定；接好至 UDC 的光纤（注意端口对应）；按系统文档连接分解器、I/O 与表计接线。
使用注意事项
- 保持驱动系统清洁，避免过热与强振动
- 定期检查光纤连接有无损伤、松动
- 监控驱动故障代码与异常行为，及时处理
