配电型用于中压配网架空线、电缆与变电站故障区段定位；火焰型用于锅炉、燃气轮机紫外/红外/离子火焰信号处理与安全联锁；保护型用于汽轮机超速、振动、过程限值表决与紧急跳闸。

配电故障指示可列 15kV 级、连续电流 10–2000A、故障电流 200A–40kA、相间/接地判别、响应小于 1 个工频周期、RF 900MHz 与光口、IP68、-40～85℃、导体卡装；火焰板可列 220VAC 或 24VDC 供电、2 路 0–10V 火焰输入、RS485/DFI 总线、继电器常开常闭各 1、168×92×32mm、IP20、0～55℃；汽轮机保护可列 24VDC 干接点/有源输入、强迫跳闸继电器、响应小于 50ms、IEC 61508/API 670 类安全架构、-20～65℃。

配电型自取能、方向判据、LED 三色指示、无线组网；火焰型隔离电源、火焰存在/丢失逻辑、硬件失效联锁、短路保护；保护型执行 1oo2/2oo3 表决、与速度/压力/振动模块联动跳闸。

配电电池寿命 10 年以上；火焰响应可列不大于 20ms 或不大于 200ms（依型号定义）；保护跳闸动作按毫秒级安全逻辑执行；通讯距离 RS485 屏蔽线可到 1200m。

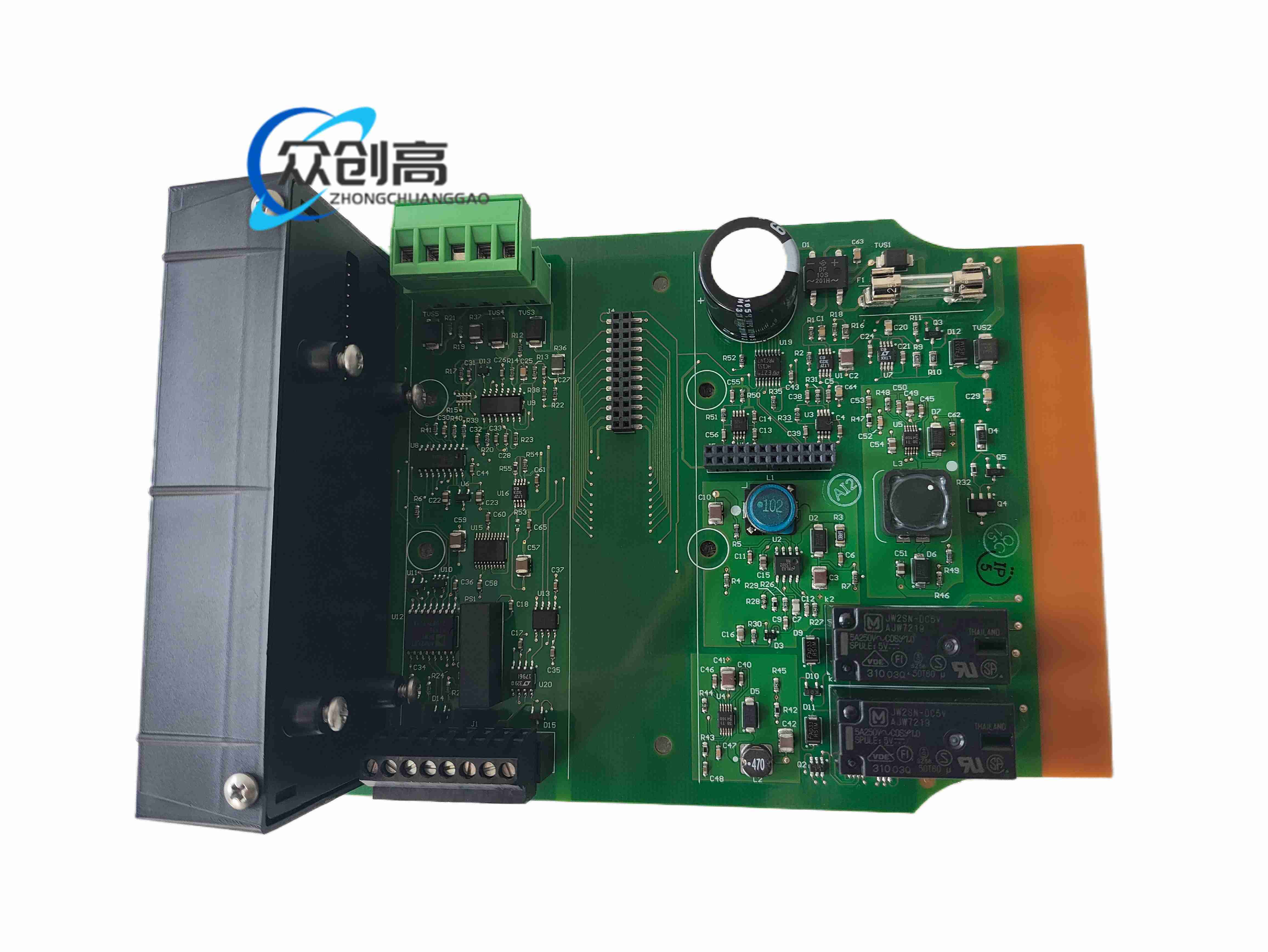

配电钳体不锈钢/防腐合金，封装工程塑料；火焰板为 FR4 双面阻燃板、隔离变压器环氧灌封、PA66 固定架、铜合金弹簧端子；保护板为多层 FR4 与继电器金属触点。

配电直接卡夹导体；火焰板柜内单板；保护板机架/背板插卡。各型均设状态 LED 与隔离信号区。

配电通过零序/相电流与方向算法判断短路接地，无线回传区段信息；火焰板把探头模拟信号调理为数字火焰状态，异常时驱动继电器切断燃料；保护板汇总速度、压力、振动等跳闸信号，按表决逻辑输出强迫跳闸继电器。

配电卡装前核对导线截面与电压等级，保持天线无遮挡；火焰板 35mm DIN 导轨或柜内固定，探头与主板按原厂配对；保护板装入对应 EPSD/EP3/T3000 机架，核对固件与 EPROM 版本。

配电不擅自改阈值与无线信道；火焰系统每月做探头与继电器自检，积灰及时清洁；保护系统替换必须同型号同固件，禁止只按物料号混装。
