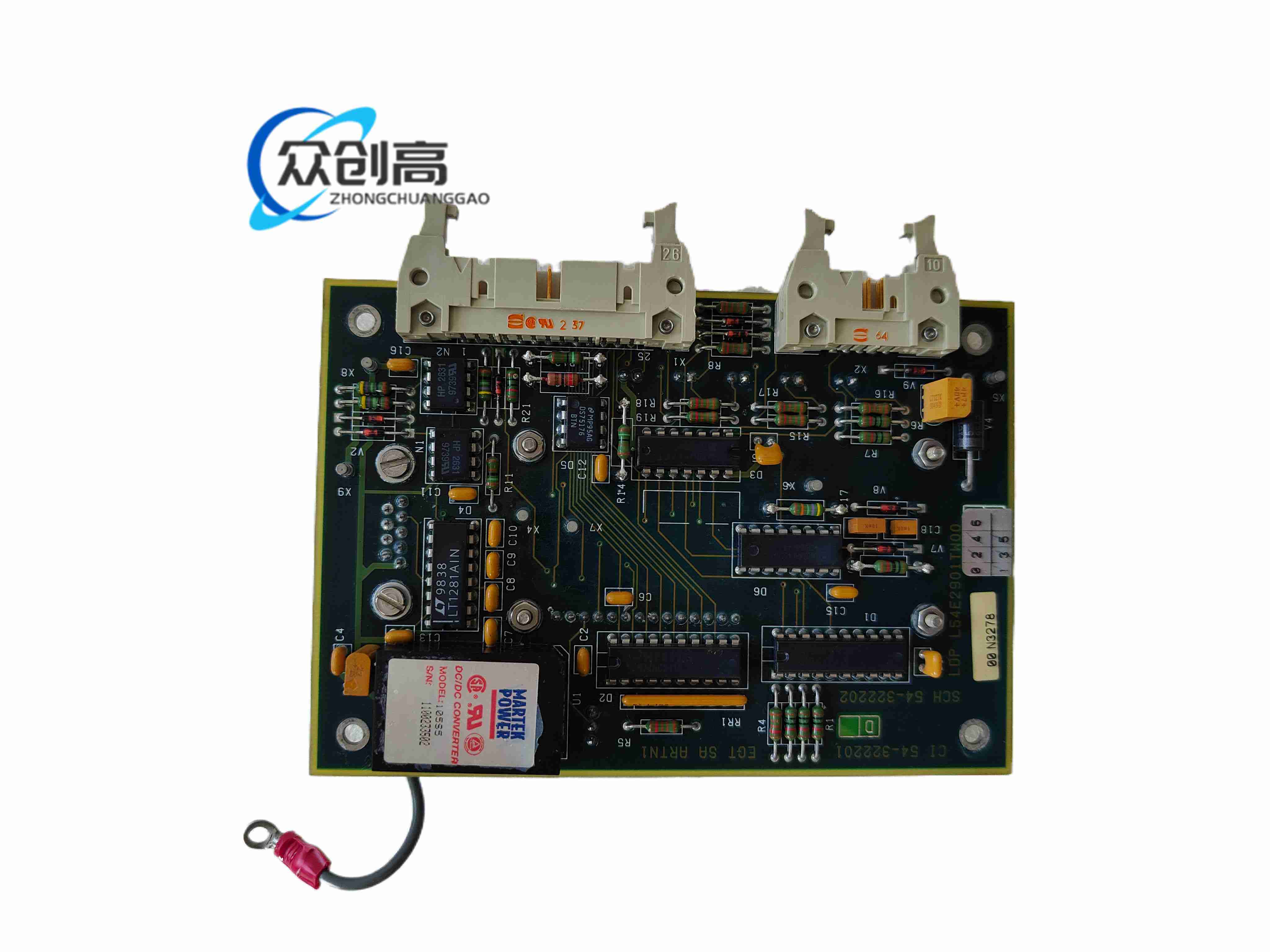

MDEX1数据交换板，用于发电机励磁自动电压调节系统；同型号资料亦标注为ALSPA汽轮机控制可视化/显示接口卡。

该板卡面向大型同步发电机励磁控制，采集电压互感器、电流互感器及转子励磁信号，执行励磁调节逻辑并与功率级模块通信；另一资料定位为汽轮机控制柜内人机显示接口，输出VGA或复合视频供本地操作员面板使用。

主电源110/220伏交流双输入，辅助逻辑电源24伏直流±5%，最大功耗32瓦。工作温度-20℃至+70℃，存储温度-40℃至+85℃，湿度5%至90%不结露。振动耐受5至150赫兹、1.5克。通信采用VME背板总线与RS485现场总线。模拟输入12路CT/PT隔离测量通道，数字量输入16路、输出8路。可视化资料中电源取自机架+5伏直流、+12伏直流，支持VGA或复合视频，分辨率800×600或1024×768。

三相电压电流同步采样，内置PID励磁调节，支持过压、欠压、过流、失磁保护。VME与RS485双总线可与汽轮机调速系统、DCS协调。前面板LED指示电源、通信、故障。可视化版本支持本地操作员监视转速、阀位、报警和趋势。

火电、水电、燃气联合循环及工业自备电站的发电机励磁与并网控制；汽轮机控制柜本地HMI、工程师站显示。

采样相位误差≤0.1°，端电压调节精度±0.5%，严重电网异常保护响应≤50毫秒。RS485波特率9600/19200可设，MTBF25万小时。可视化版本工作温度0℃至+55℃。

高Tg FR4阻燃玻璃纤维印制板，硅胶三防涂层，加强型高压光耦，工业级开关电源器件，镀金VME边缘连接器。可视化卡含金属或阻燃面板组件。

6U VME单板宽度，交流双输入端子，模拟测量区、数字控制区、电源区分区布线。前面板状态指示，抗振橡胶垫安装。可视化卡为机架插槽式，带视频输出和触摸/键盘接口。

CT、PT信号经隔离前端采样，数字单元执行励磁闭环PID并算出转子励磁输出；结果经VME送主AVR、经RS485送DCS。可视化卡将机架控制数据转为视频信号驱动本地显示器。

装入电厂IP44以上控制柜，螺钉按1.0牛·米紧固。CT/PT用屏蔽双绞线，单点柜体接地。高压测量线与低压逻辑线间距不小于30厘米。柜内连续满载温度不超过60℃。可视化卡插入L54E指定机架槽位，确认+5伏、+12伏供电。

插拔或改线前断开交流主电与24伏直流辅助电。CT/PT模拟通道每24个月校准。燃煤柜内避免含硫腐蚀气体长期侵蚀。三防涂层破损、连接器氧化或视频无输出时停止投运并更换。
