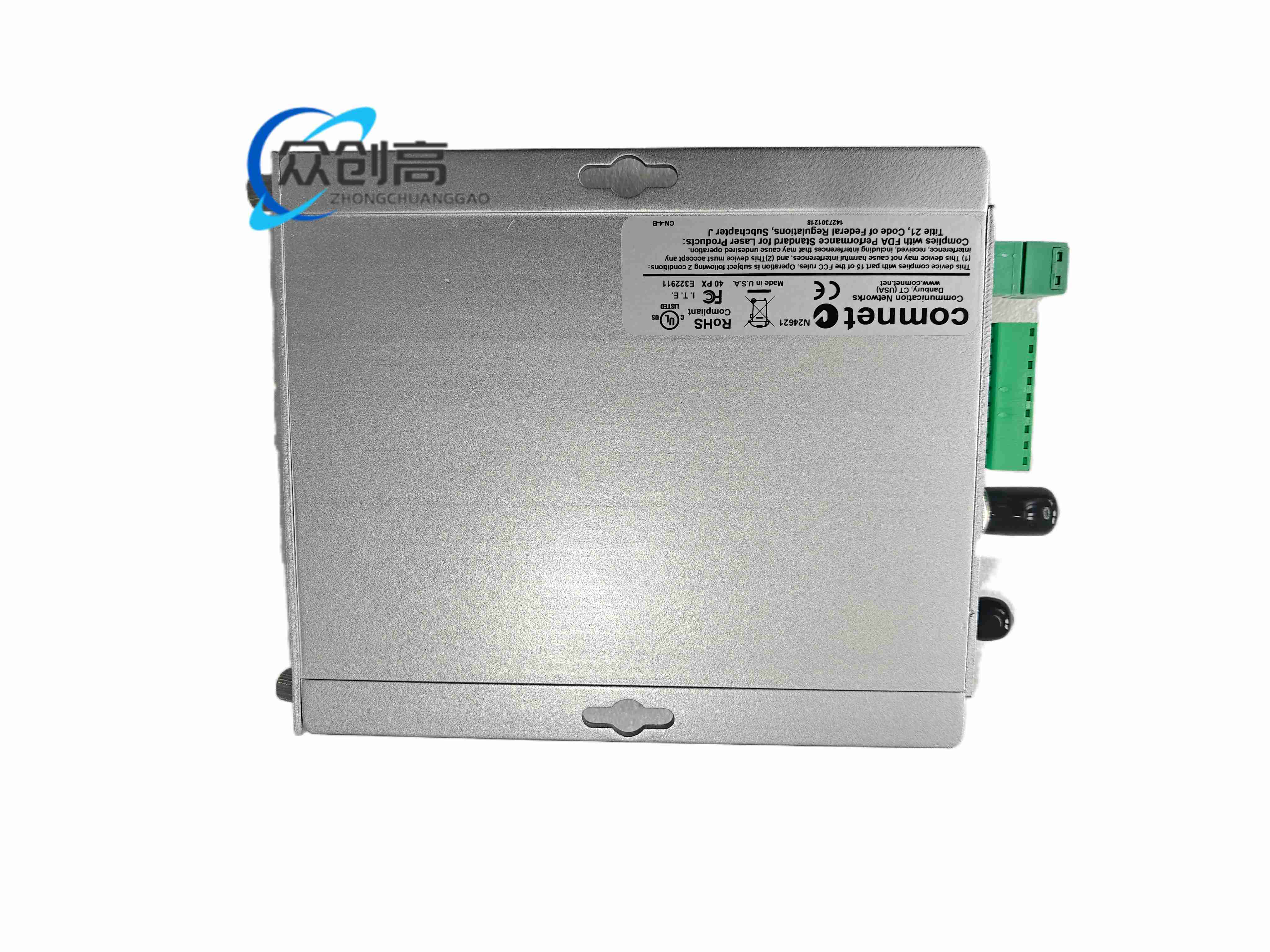

产品名称： 多模光纤模拟视频接收机兼双向数据收发器

产品简介： 与FVT110M配对，通过一根62.5/125μm多模光纤接收10位数字编码的NTSC/PAL复合视频，同时处理RS232/422/485双向数据，用于CCTV、交通、厂区监控的光纤远距离传输。

技术规格： 光波长1310nm；ST多模接口；光学功率预算16dB；多模最大3km；单模版本可达48km；视频1Vp-p、75Ω BNC；带宽5Hz–10MHz；差分增益/相位按ComNet RS-250C短程指标；电源9–36VDC，常用12VDC；功耗依资料约2.4W或整机资料更低。

功能特点： 10位视频数字化；支持Up-the-Coax同轴反向控制，兼容Bosch Bilinx、Pelco Coaxitron、Panasonic Proteus；双向数据、双向干接点；LED指示电源/视频/数据/链路；自动复位保险和瞬态保护。

应用场景： 公安/园区CCTV光纤链路、高速公路卡口、变电站视频、机场围界、工厂车间摄像机回传。

性能参数： 视频过载大于1.5Vp-p；工作温度−40℃至+75℃；湿度0–95%无凝露；MTBF资料标称大于10万小时；符合NEMA TS-1/TS-2及Caltrans交通环境要求。

材质构成： 金属工业机壳；FR4低噪声主板；ST接头采用镀镍黄铜；BNC为屏蔽合金；激光/光电组件按1310nm多模方案配置。

结构特征： ComFit外壳，可独立壁装、机架装或加DINBKT1适配器导轨装；前后面板分区布置光口、BNC、数据端子和电源端子。

工作原理： 对端FVT110M把摄像机复合视频模数转换后驱动激光器，经光纤送本机光接收器，再数模恢复为75Ω视频；数据通道通过同一光纤双向调制解调制，实现PTZ和控制信号回传。

安装要求： 与FVT110M同用多模或同用单模，禁止多模/单模混配；ST端面用无尘纸清洁；BNC使用75Ω同轴；RS485注意A/B极性；DIN导轨安装保证散热间距。

使用注意事项： 不插入与版本不符的单模跳线；光纤弯曲半径按厂家规定；电源极性错误会触发保护但不建议反复试错；更换模块前确认链路码率和数据协议开关位置。
