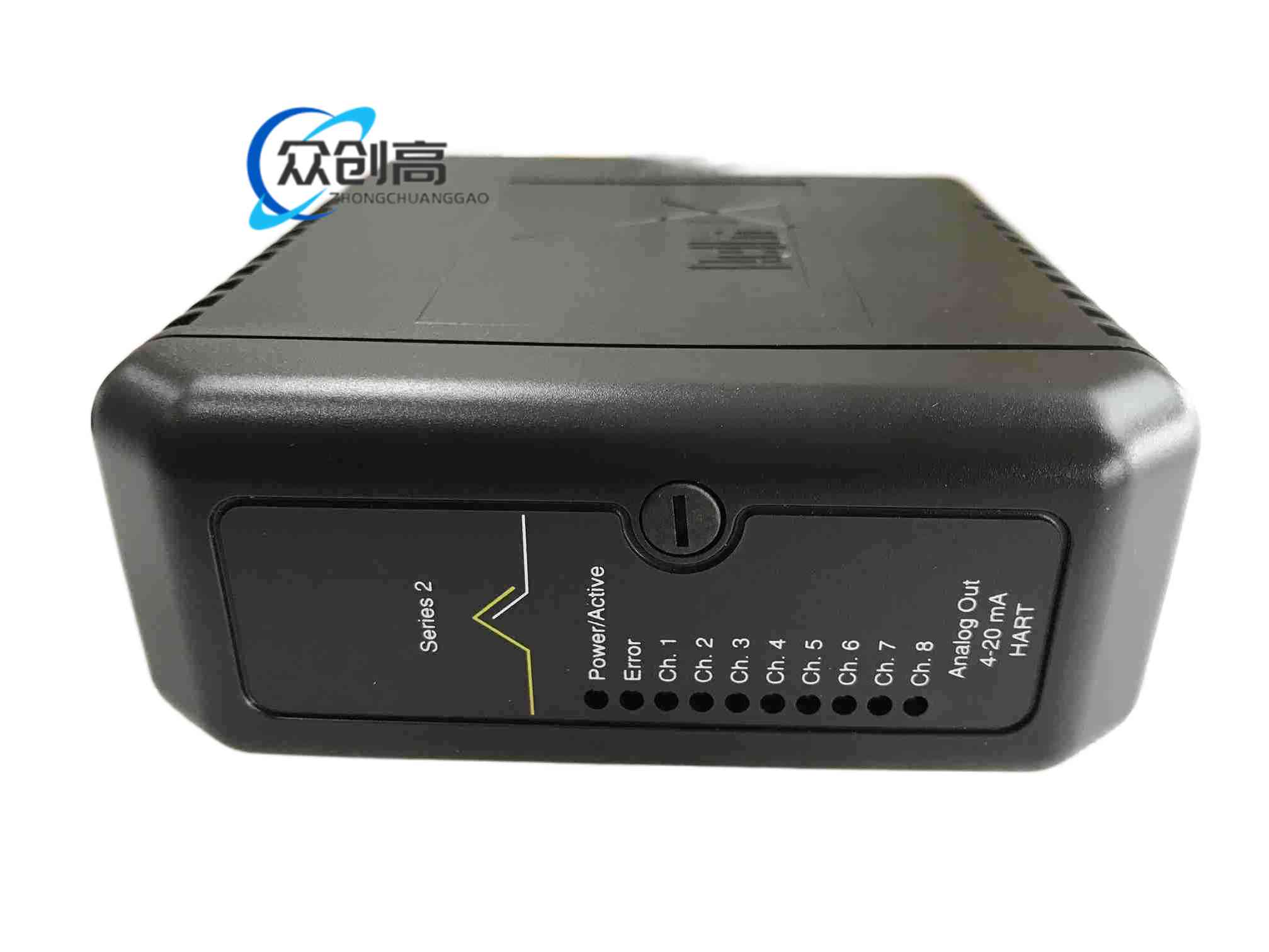

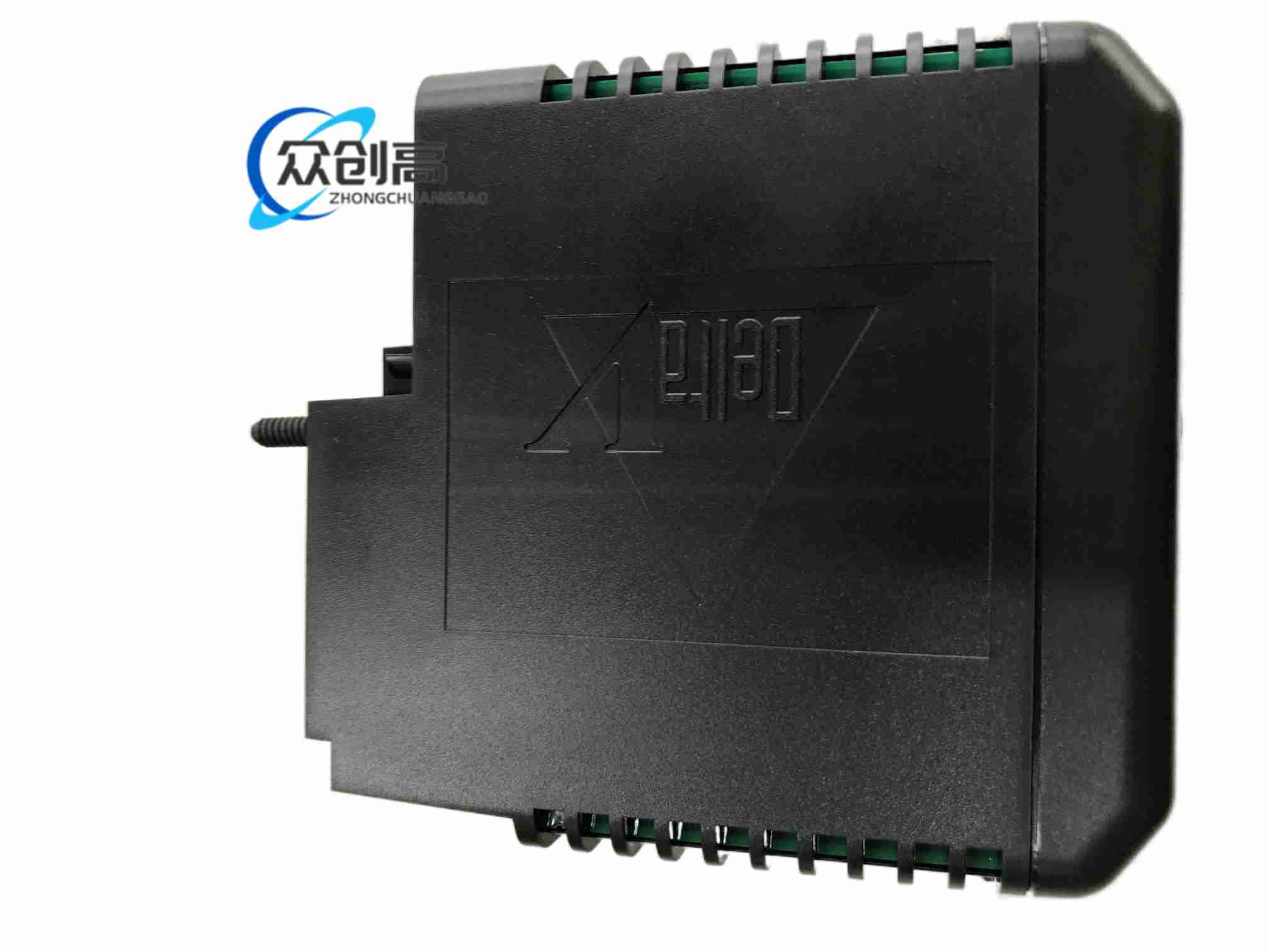

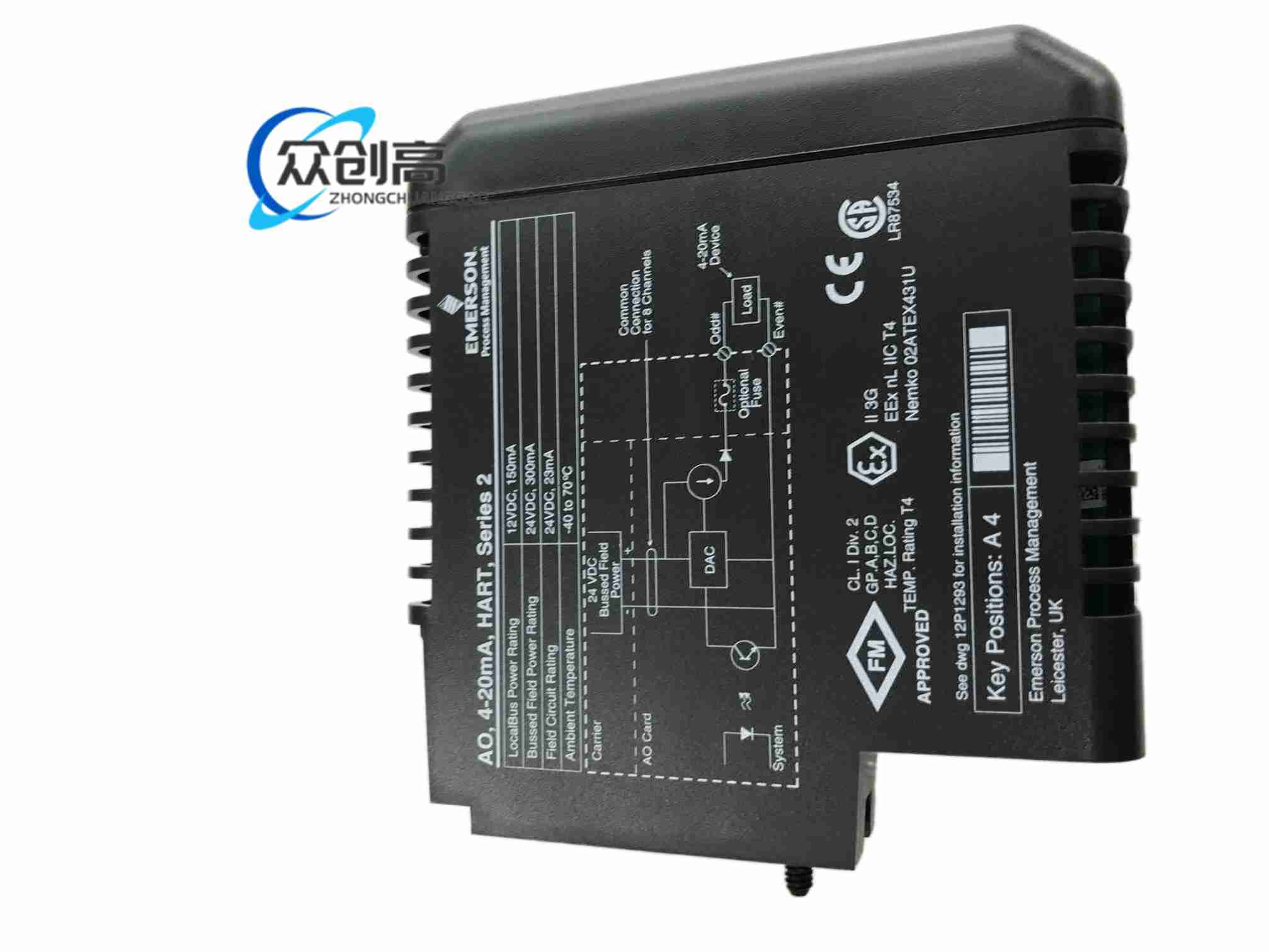

产品名称：DeltaV S 系列 8 通道隔离 HART 模拟量输出（AO）卡
产品简介：CE4005S2B1 是艾默生（Emerson）DeltaV S 系列 DCS 的 8 通道独立隔离 HART 模拟量输出卡，原厂物料编码 KJ3221X1-BA1，同规格经济型非隔离款为 VE4005S2B1，是 DeltaV 系统中关键调节回路冗余优选方案。
技术规格：
- 通道规格：8 路独立 AO，标准 4-20 mA DC 输出
- 输出负载：单通道最大 750 Ω
- 分辨率：14 Bit（部分资料显示 12-bit）
- 精度：全量程 ≤ ±0.25% FS
- HART 功能：全通道兼容 HART 5/7 协议
- 电气隔离：通道↔系统侧全隔离 1500 VDC，通道之间相互隔离
- 供电：背板 LocalBus 12 VDC；阀门侧外置 24 VDC 供电
- 故障诊断：开路/短路检测（输出 < 0.7 mA 判定回路断线）、过流自保护、卡件故障上送系统报警
- 工作温度：-40°C 至 +60°C（部分资料显示 +70°C）
- 环境适应性：符合 ISA-S71.04 Class G3 conformal coating 防腐涂层，抗 10 g 冲击
- 安装方式：机柜 DIN 机架插拔式安装
功能特点：
- 8 路全隔离 + HART 通信，适合关键调节与冗余回路
- 支持 HART 阀位参数下发、阀门故障读取、行程反馈与设备诊断
- 热插拔设计，非危险区域可在线更换
应用场景：石油化工、电力、冶金、制药等流程工业的关键调节回路，如联锁关键调节阀、智能阀门定位器控制。
结构特征：卡件+端子底座成套结构，配套端子底座 SE4005S2B1（标准螺钉接线）或 KJ4001X1-CA1（冗余配置专用隔离端子）。
工作原理：通过背板 LocalBus 接收 DeltaV 控制器下发的数字量指令，经 D/A 转换与 HART 调制输出 4-20 mA 电流信号驱动现场执行器，同时通过 HART 协议与智能阀门进行双向通信。
安装要求：安装于 DeltaV S 系列 I/O 机架任意槽位，由 DeltaV 系统自动识别；背板 LocalBus 12 VDC 供电，阀门回路需外置 24 VDC 现场电源。
使用注意事项：
- 阀门侧必须外置 24 VDC 电源，背板仅提供 12 VDC 逻辑供电
- 危险区域不支持热插拔
- 冗余配置需选用 KJ4001X1-CA1 专用隔离端子
- 配套端子选型：SE4005S2B1 为标准 8 路螺钉接线端子（常规两线制阀门）标配底座
