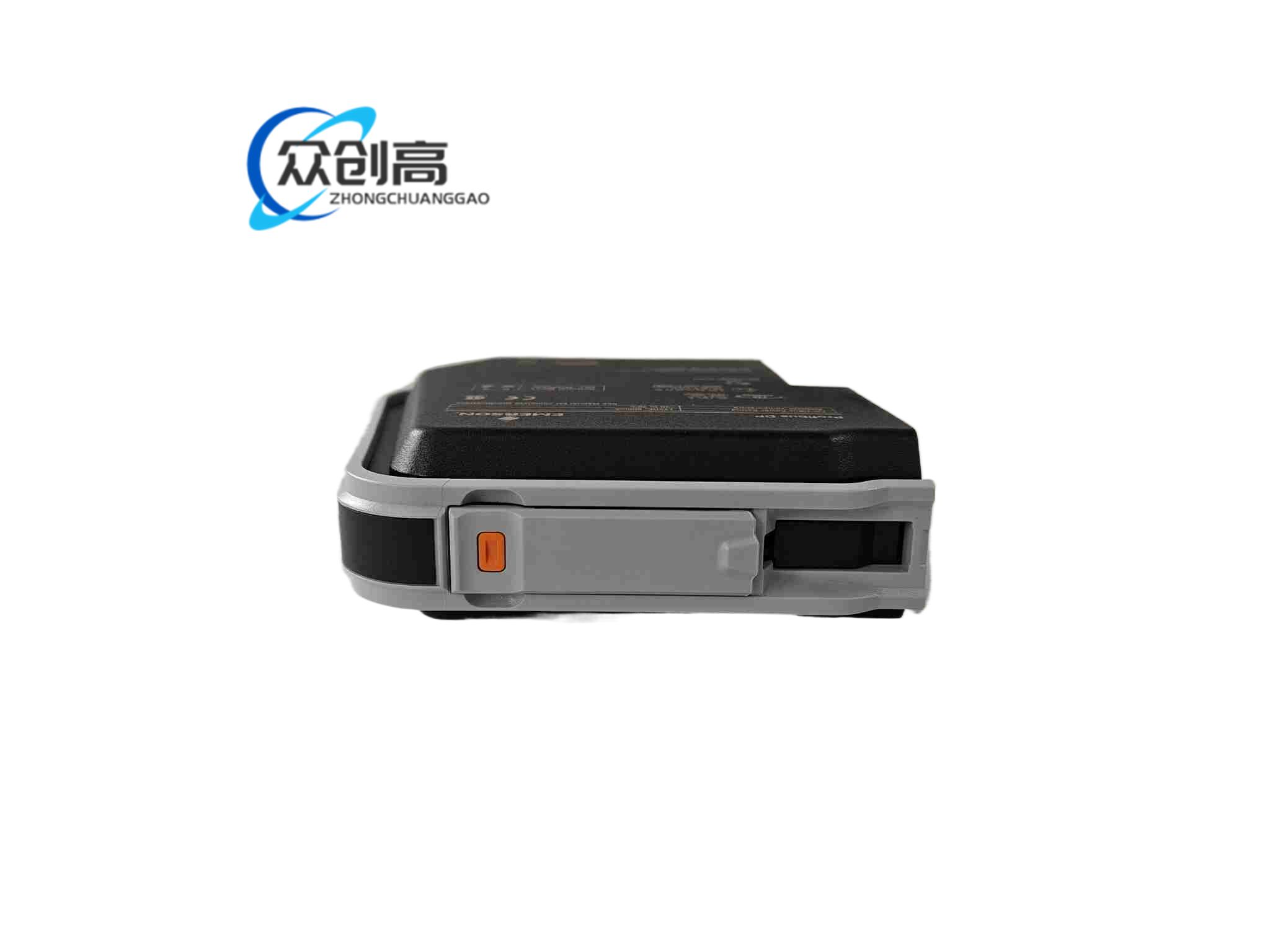

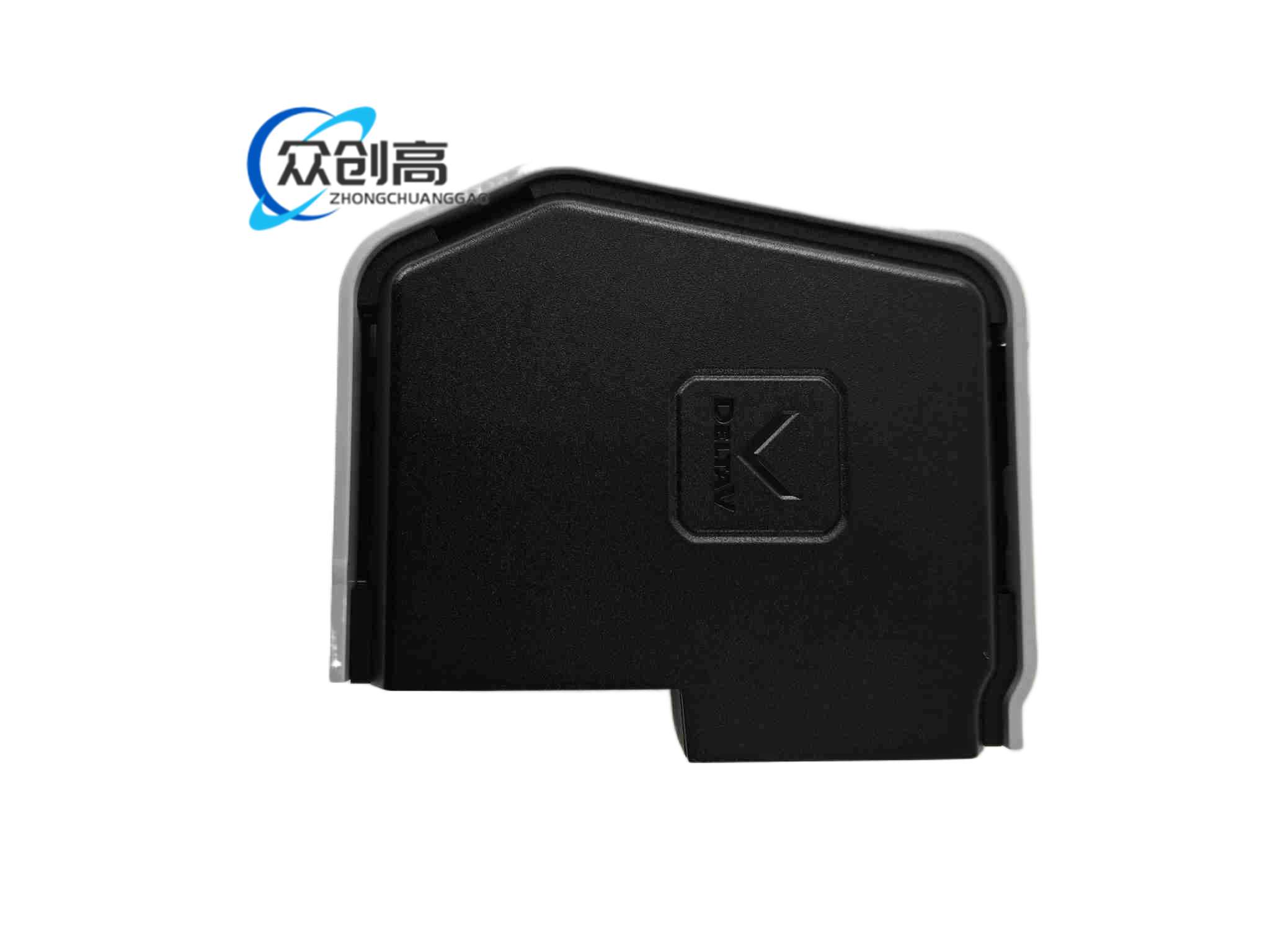

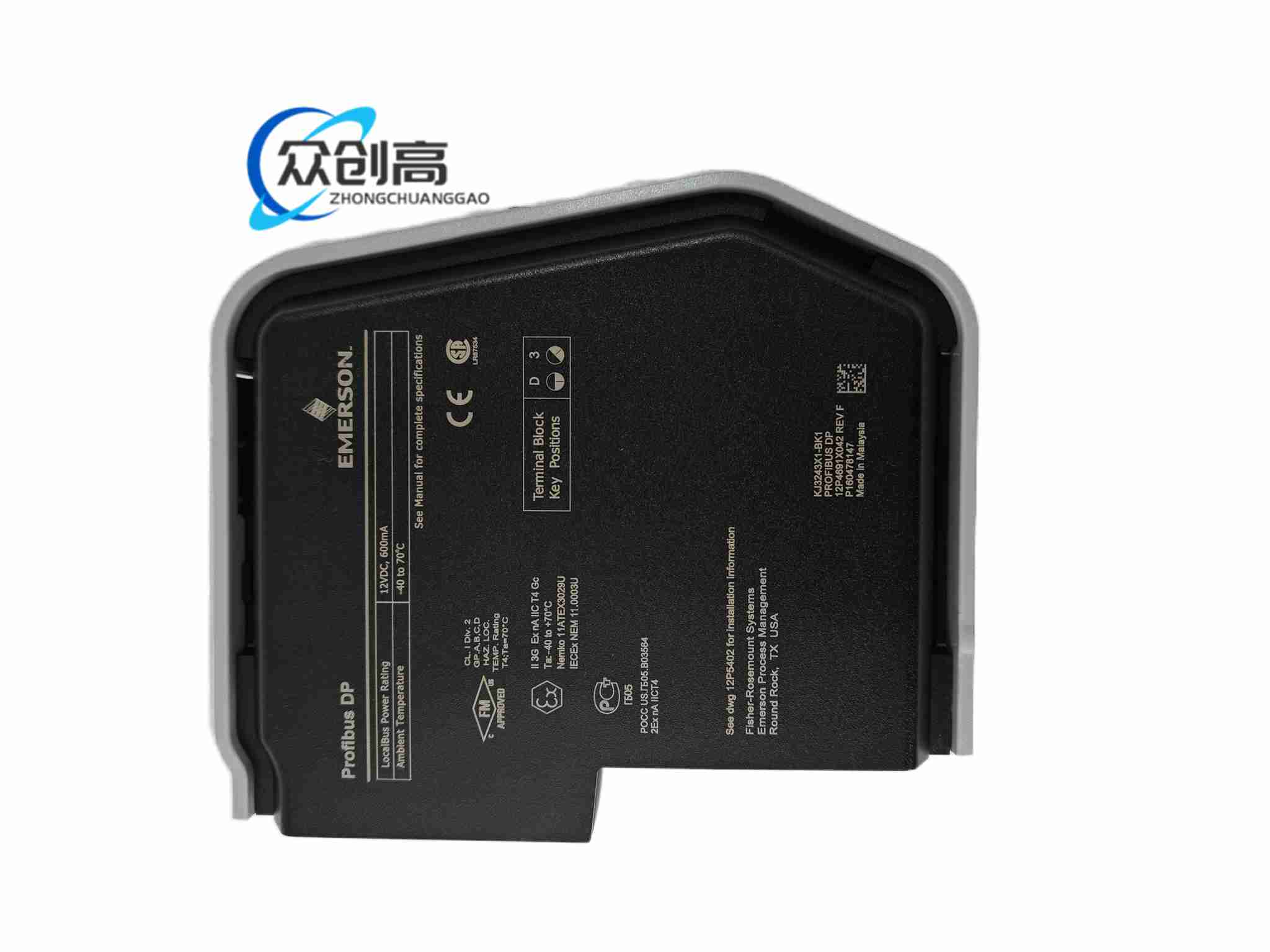

DeltaV S 系列单工 Profibus DP 接口卡（现场通信网关）

Emerson SE4022（订货号 KJ3243X1-BK1）是 DeltaV 分布式控制系统 S 系列的单工 Profibus DP 接口卡，作为 DeltaV 控制器与第三方 Profibus DP 现场设备（变频器、阀门、变送器、PLC 等）之间高速数据交换的核心通信桥梁，实现协议转换与无缝集成。

系列：Emerson DeltaV KJ 系列

协议：Profibus DP V1/V2（IEC 61158 / EN 50170）

最高速率：12 Mbps

从站容量：单卡最多 64–126 个 Profibus DP 从站 / 网段

接口：2 个 9 针 D-sub（RS-485）

电气隔离：1500–2500 V AC（通道与系统间）

供电：12 V DC（DeltaV 本地总线供电），典型 600 mA

尺寸：约 5.1 × 16.1 × 12.7 cm；重量约 0.3 kg

防护等级：IP20（柜内安装）；BK1 后缀为敷形涂层防潮防腐版本

工作温度：-40 ℃ 至 +70 ℃

存储温度：-40 ℃ 至 +85 ℃

认证：CE、UL、FM；部分版本 ATEX / IECEx、3G Ex ec IIC Gc

将 Profibus 信号转换为 DeltaV 内部协议实现无缝集成；支持站级 / 模块级 / 通道级全面自诊断；支持热插拔在线更换；支持冗余配置（冗余版为 SE4038）；敷形涂层版本适用于高湿、腐蚀性环境。

油气上下游过程控制（SCADA/DCS 集成）、化工与石化厂 Profibus DP 现场仪表、电力（汽轮机 / 发电机监测）、制药（FDA 合规 DCS）、水处理、纸浆造纸等分布式 I/O 网络。

作为 Profibus DP 主站，经 RS-485 总线轮询从站设备，采集过程数据与设备诊断，转换为 DeltaV 内部协议经背板送控制器；反向输出控制指令。

插入 DeltaV I/O 载体 / 背板，卡扣固定于 DIN 导轨；需配合 KJ4006X1-BQ1 等端子块构成完整通信接口单元。

更换前核对 SE4022 固件版本与 DeltaV 版本兼容性（一般需 v10.3 及以上）；需通过 GSD 文件配置从站；建议采用原厂部件以保证系统完整性与质保。
