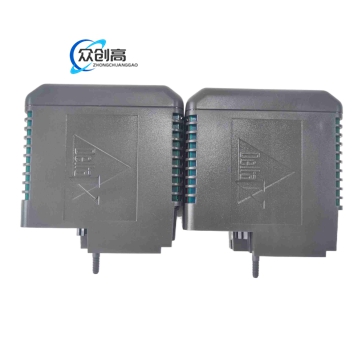

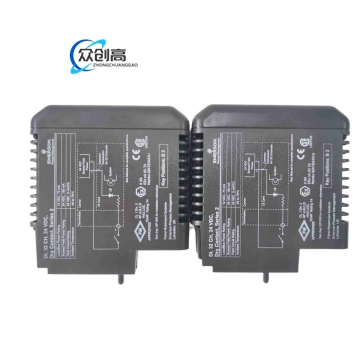

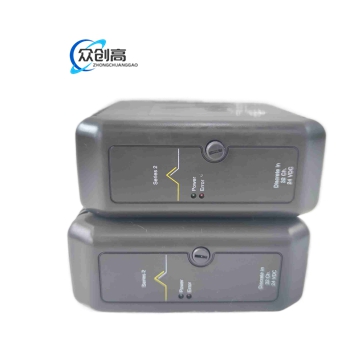

DeltaV M 系列 32 通道 24 VDC 干触点数字量输入端子块，Series 2 Plus 40 针大容量端子。

该端子块用于 DeltaV 分布式控制系统的传统 M 系列数字量输入架构，为现场干接点信号提供集中接线、通道隔离和至 I/O 卡的背板连接。

通道数 32 路数字量输入。输入类型 24 VDC 干触点。接口为 40 针大容量端子。导通判据大于 2 mA，关断判据小于 0.25 mA。输入阻抗约 5 kΩ。现场回路标称 24 VDC，范围按系统电源与端子设计执行。LocalBus 典型 12 VDC 取电，资料常见典型 50 mA、最大 75 mA。每卡现场电路电流资料常见 150 mA。

每通道与系统间光电隔离，工厂隔离测试资料标称 1500 VDC。支持高密度干接点采集，减少机柜接线节点。机械键位防止错插不兼容 I/O 卡。可与对应 DI 卡组成冗余配置，缩短切换时间。

过程控制、石油化工、电力、制药、水处理、钢铁和离散制造中的阀门回讯、限位开关、电机状态、按钮与继电器辅助触点采集。

工作温度资料常见 -40 至 70 ℃。存储温度按工业模块常规执行。湿度 5% 至 95% 无凝露。振动与冲击按 DeltaV 传统 I/O 工业运输、机柜安装要求执行。

外壳采用阻燃热塑性材料，导电件为镀锡铜合金，螺丝端子为钢质或铜合金，内部走线为印刷电路板铜箔通道。

前面为现场螺丝端子，后方为 40 针公头接入 I/O 载体或 DI 卡。卡扣式安装到 DeltaV 载体，具备防错键和通道标识。

现场干触点闭合后，24 VDC 现场电源经输入阻抗形成回路，电流超过导通阈值时判定为 ON；触点断开且电流低于关断阈值时判定为 OFF。光耦将现场电平与系统 LocalBus 隔离，状态经背板送入 DeltaV 控制器。

安装到指定 M 系列载体或 Series 2 Plus 机架，确认 DI 卡型号与端子键位匹配。40 针连接器完全插入并锁固。现场线按 0.5 至 2.5 mm² 或产品标称线径压接，屏蔽层按机柜单点接地。

禁止将交流高压接入直流干接点端子。紧固螺丝按标称扭矩执行，防止松动或压断线芯。冗余系统换卡前确认载体供电与通道状态。潮湿、腐蚀性气体环境应按 G3 或更高防腐等级机柜布置。
