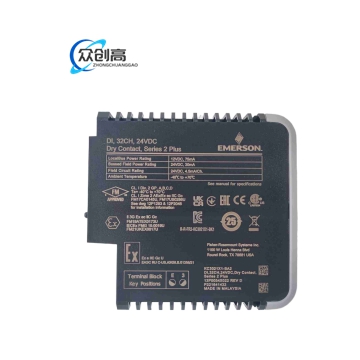

DeltaV M 系列 Series 2 Plus 32 通道干触点数字量输入端子块，配套 2×16 通道 DI 大容量连接组件。

该型号属于 VE4001S2T2 系列 32 路 24 VDC 干触点 DI 端子方案，用于把现场大量开关量集中引入 DeltaV M 系列数字量输入卡。

数字量输入 32 通道，24 VDC 干触点。采用 Series 2 Plus 40 针大容量端子架构。导通判据大于 2 mA，关断判据小于 0.25 mA。输入阻抗约 5 kΩ。现场标称 24 VDC。LocalBus 取电按配套 DI 卡与载体参数执行。

支持高密度干接点采集，配合 2 组 16 通道连接板简化大规模接线。通道隔离、机械键位和冗余端子选件可与 M 系列 DI 冗余架构配套。状态指示依具体载体与卡片配置提供。

大型过程装置、公用工程、输煤、水处理、包装线和需要数十点开关量回讯的 DCS 改造项目。

工作温度按 M 系列传统 I/O 资料执行，常见 -40 至 70 ℃。湿度无凝露。隔离测试按配套 DI 卡与端子设计，干接点方案常见每通道与系统 1500 VDC 工厂测试。

阻燃塑料壳体，镀锡铜端子，钢质或不锈钢紧固件，FR4 印刷电路板。

40 针背接接口，前侧螺丝现场端子，可含 2 块 16 通道大容量连接板。卡装到 DeltaV 载体，设防错键与通道标签位。

现场触点闭合形成 24 VDC 回路，输入电流经限流与隔离元件送至 DI 卡；卡件将干接点状态转为数字量，通过 LocalBus 传至 DeltaV 控制网络。

先确认配套 DI 卡为 32 通道 24 VDC 干触点 Series 2/Plus 型号。背板 40 针完全对位，现场线按线径表接线并核对通道映射。冗余配置按 Emerson 载体冗余指南固定主备端子。

不同批次 B6 子配置可能包含大容量连接板，订货与替换须核对 BOM。现场线避免与 4 至 20 mA、RTD、热电偶及动力电缆同束无屏蔽并行。定期复紧端子，防止振动松脱。
