产品名称

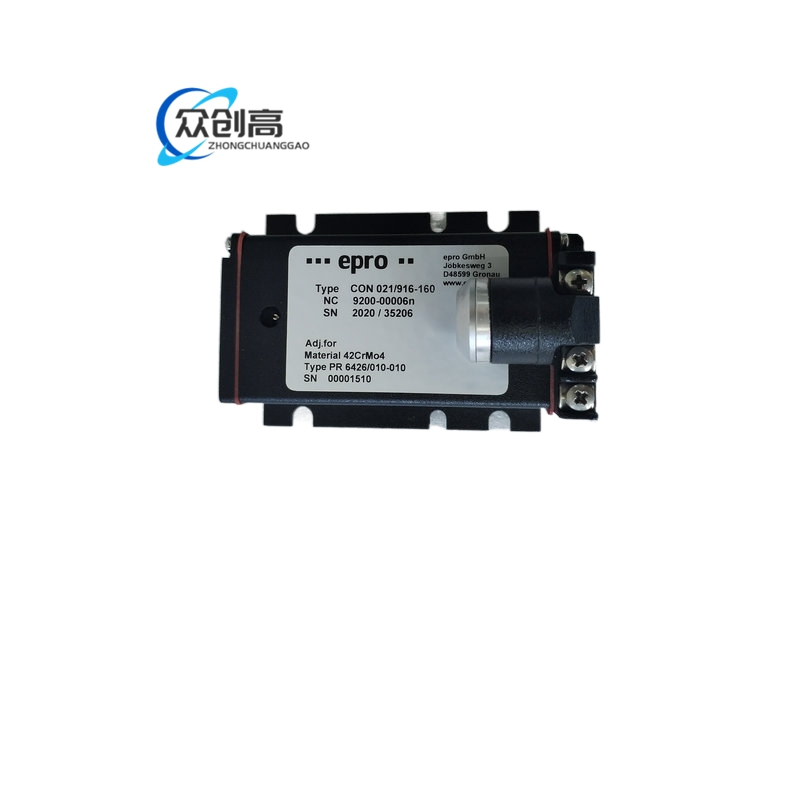

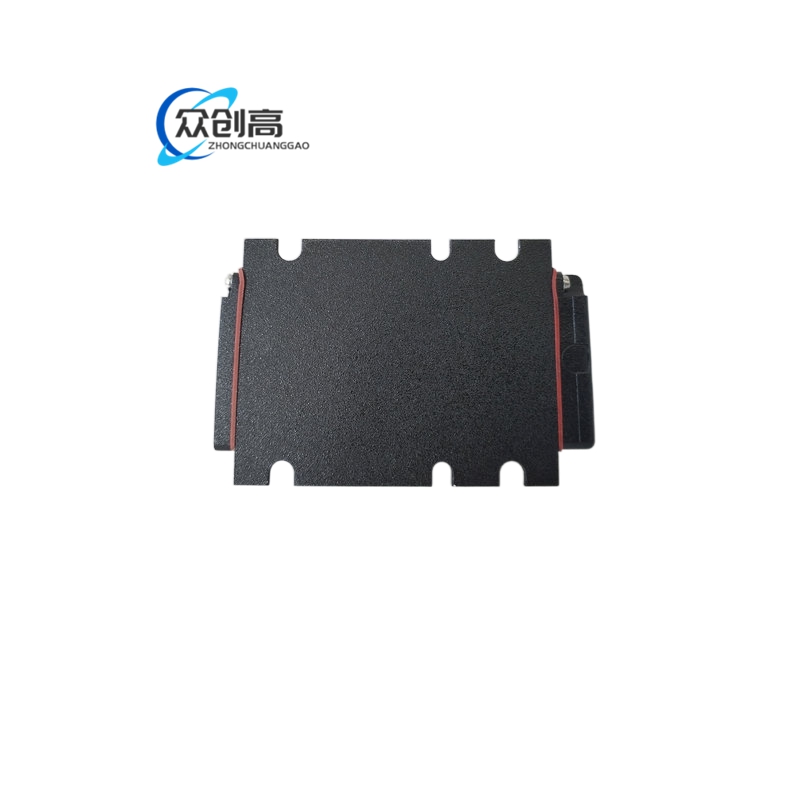

Emerson EPRO CON021/916-160 电涡流信号转换器
产品简介
CON021/916-160 是艾默生 EPRO 的电涡流信号转换器，与 PR 6422/.. 至 PR 6426/.. 系列电涡流传感器配套使用，测量静、动态位移。属于扩展量程版本（16.0 mm 量程）。
技术规格
- 测量范围：16.0 mm（扩展量程）
- 线性误差：≤ 2.0%
- 频率范围（-3 dB）：0 至 20,000 Hz
- 上升时间：< 15 μs
- 电源电压范围：-23 V 至 -32 V（输出范围 -4 V 至 -20 V）；-21 V 至 -32 V（输出范围 -2 V 至 -18 V）
- 工作温度：-30°C 至 100°C（-22°F 至 212°F）
- 抗冲击振动：5g @ 60 Hz @ 25°C
- 防护等级：IP20
- 外壳材质：LMgSi 0.5 F22 铝镁合金
- 重量：约 120 g
- 外形尺寸：86 mm × 56 mm × 38.5 mm
- 安装：4 颗 M5×20 螺钉（随货提供）
- 接线：传感器侧自锁 Lemo 插头；电源/输出侧螺钉端子（最大 1.5 mm²）
工作原理
采用非接触式电涡流测量原理，传感器头部产生高频磁场，被测金属导体靠近时引起涡流损耗，转换器将传感器阻抗变化线性化为位移/振动电压信号。
功能特点
- 测量量涵盖：旋转与静止部件间气隙、轴振动、轴向/径向轴位移、偏心、差胀、壳体膨胀、阀位、推力轴承磨损、油膜厚度等
- 符合 API 670、DIN 45670、ISO 10817-1 等国际标准
- 通过安全栅连接后可用于危险区域
- 持有 EN 50014/50020 欧盟型式认证
应用场景
蒸汽轮机、燃气轮机、水轮机、压缩机、泵、风机等关键涡轮机械的径向与轴向轴位移、位置、偏心、转速监测。
安装要求
4 颗 M5 螺钉固定；传感器与转换器、电缆组成测量链需整体校准。
使用注意事项
- PR6425 传感器必须使用扩展量程转换器（即 91x-xxx 系列）
- 维护时断电操作；传感器与转换器为成套校准，不可随意混搭
