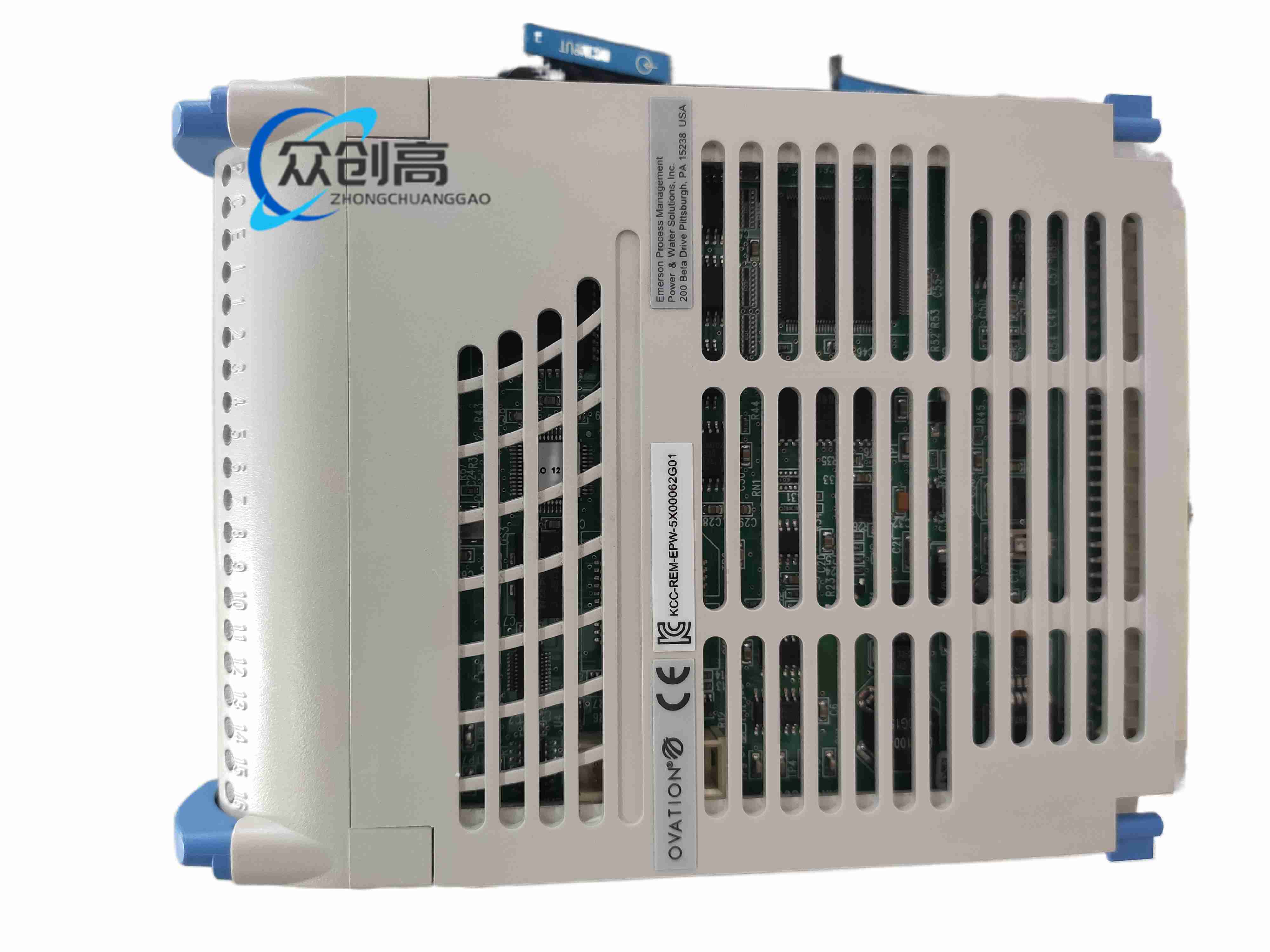

产品名称： Ovation 系列 8 通道 HART 模拟量输出模块（电子模块 E-MOD）
产品简介： 专用于 Emerson Ovation DCS I/O 机架的模拟输出卡件，将控制器数字指令转为 4–20 mA（或组态为 0–20 mA / 0–10 V）信号驱动现场阀门与执行器，同时在模拟回路上叠加 HART 数字通信以实现智能仪表远程诊断与组态。
技术规格：
- 通道：8 路隔离模拟输出（现场侧与逻辑侧隔离，通道间不隔离）
- 输出信号：4–20 mA 默认，可组态 0–20 mA、0–10 V
- 分辨率：14 位 D/A
- 精度：±0.1% 满量程（典型 ±0.25% 跨度）
- 更新率：约 24 ms/通道
- 负载能力：最大约 700 Ω（24 VDC 回路供电）
- HART：支持 HART 5/6/7 双向通信，FSK 耦合于模拟环路
- 供电：背板 24 VDC（典型功耗约 1.2 W），辅助 24 VDC 约 6 W
- 诊断：通道开路检测、模块状态字节、EEPROM 标识
- 环境：工作 0–60 °C（部分资料标 -40–85 °C 为宽温版本混用，需以铭牌为准），5–95% RH 无凝露
- 安装：Ovation I/O 机架插槽，配 5X00063G01 Personality Module 使用，支持热插拔
- 尺寸重量：约 32×152×61 mm，约 0.31 kg
功能特点： 模拟控制与 HART 数字通信同线并行；每通道开路故障上报；与 AMS Device Manager 兼容；Ovation 工程软件在线诊断；高通道密度降低机架占用。
应用场景： 火电厂锅炉/汽机调节阀、燃机燃料阀、石化反应器进料、油气管道执行器、水处理加药泵、智能阀门定位器驱动。
工作原理： 背板微控制器接收 Ovation 总线命令，每通道经 14 位 D/A 与双极性驱动电路输出 4–20 mA 电流沉/源，HART 调制器通过耦合变压器在环路上叠加 FSK 数字信号，实现同一对线传模拟量与控制字。
安装要求： 系统断电后插入指定槽位并锁紧；正确安装配套 P-Mod；现场 4–20 mA 线接端子排；确认辅助 24 VDC 与 HART 地址；上电后在 Ovation 软件确认模块就绪。
使用注意： 回路总阻勿超 700 Ω；HART 多站需设主站地址；热插拔仅限机架支持时；更换后需核对固件与 Drop 配置。
