产品简介

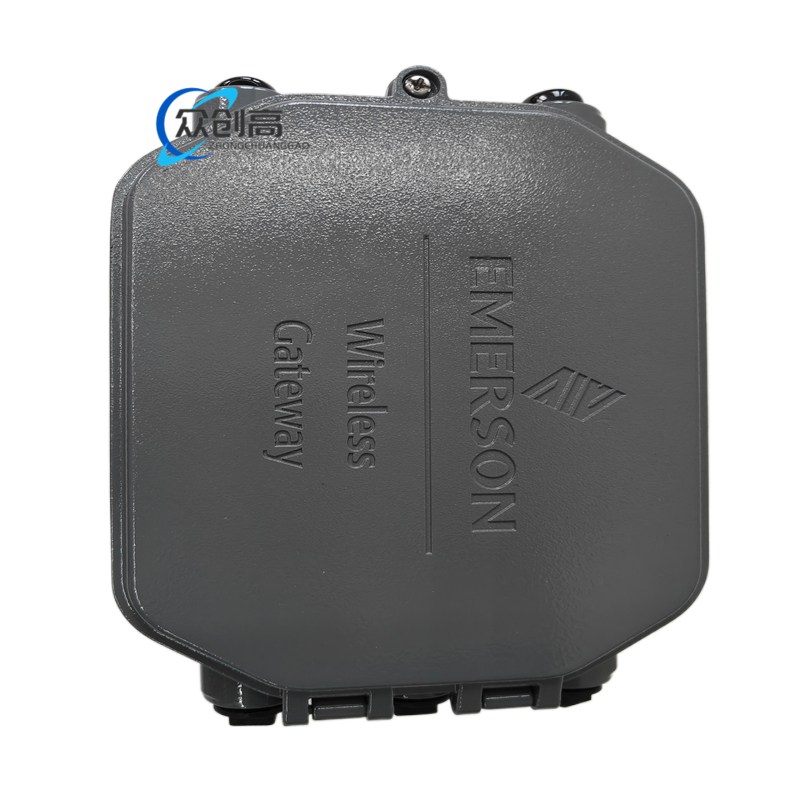

1410S2AA32AD4N7RD 是艾默生（Emerson）Rosemount 无线 1410S 系列网关的选型编码，属 1410S2 室外级（Outdoor） 型号。该网关配合 781S 智能天线，构建设备级无线传感网络（WirelessHART / IEC 62591），用于将现场无线仪表数据汇聚并接入工厂以太网/控制系统。室外级护罩采用低铜铝外壳 + 聚氨酯涂层，防护等级 IP66，适用于严苛户外环境。
技术规格
项目 | 参数 |
|---|---|
品牌 | Emerson（Rosemount） |
型号 | 1410S2AA32AD4N7RD（1410S2 室外级） |
网络协议 | WirelessHART（IEC 62591）、IEC 62734 |
频段 | 2.4–2.5GHz DSSS |
单网络容量 | 最多 200 台设备（大容量选项可达 500 台） |
更新速率 | 1、2、4、8、16、32 秒 或 1–60 分钟 |
以太网安全 | TLS（传输层安全）+ 基于角色的访问控制 |
外壳材质 | 低铜铝 + 聚氨酯涂层 |
防护等级 | IP66 |
安装方式 | 管装 / DIN 导轨 |
工作温度 | -40°C 至 +65°C |
重量 | 约 1.25 kg（2.76 lb） |
外形尺寸 | 约 15.9 cm × 22.4 cm × 6.4 cm |
功能特点
- 自组织 WirelessHART 网络，自动组网与路径冗余
- 支持大容量无线设备接入（最高 500 台）
- 室外级 IP66 防护，适应风雨、粉尘环境
- 以太网 TLS 加密 + 角色权限，保障网络安全
- 与 781S 智能天线配套，信号覆盖强
应用场景
石油天然气、化工、电力、水处理等流程工业的无线仪表组网；户外/危险区域的温度、压力、振动等无线监测。
工作原理
781S 智能天线接收现场无线仪表（WirelessHART）数据 → 1410S2 网关汇聚并转换为以太网 TCP/IP 数据 → 经 TLS 加密后上传至 DCS / PLC 或工厂网络；网关通过 DIP 开关与 LED 指示灯进行本地状态显示与配置。
安装要求
- 室外级采用管装安装，确保天线朝向合理、无遮挡
- 接地：使用 ≥11 AWG 导线将外壳接地，接地电阻 ≤1Ω，接地螺钉扭矩 7 in-lb
- 供电注意本安（IS）选项 A 仅可由 24V DC SELV/PELV 电源供电
- 按照国家和当地电气规范接地
使用注意事项
- 网关外壳接地必须符合电气规范，确保低阻抗直接接地
- 本安输出选项 A 的供电电压不可超过 SELV/PELV 限制
- 安装位置避免强电磁干扰，保证无线信号覆盖
- 通过 1410S2 LED（LED1–LED5）监控电源、天线、以太网状态
