PR6423 非接触电涡流探头加 CON021 前置器测量套件。

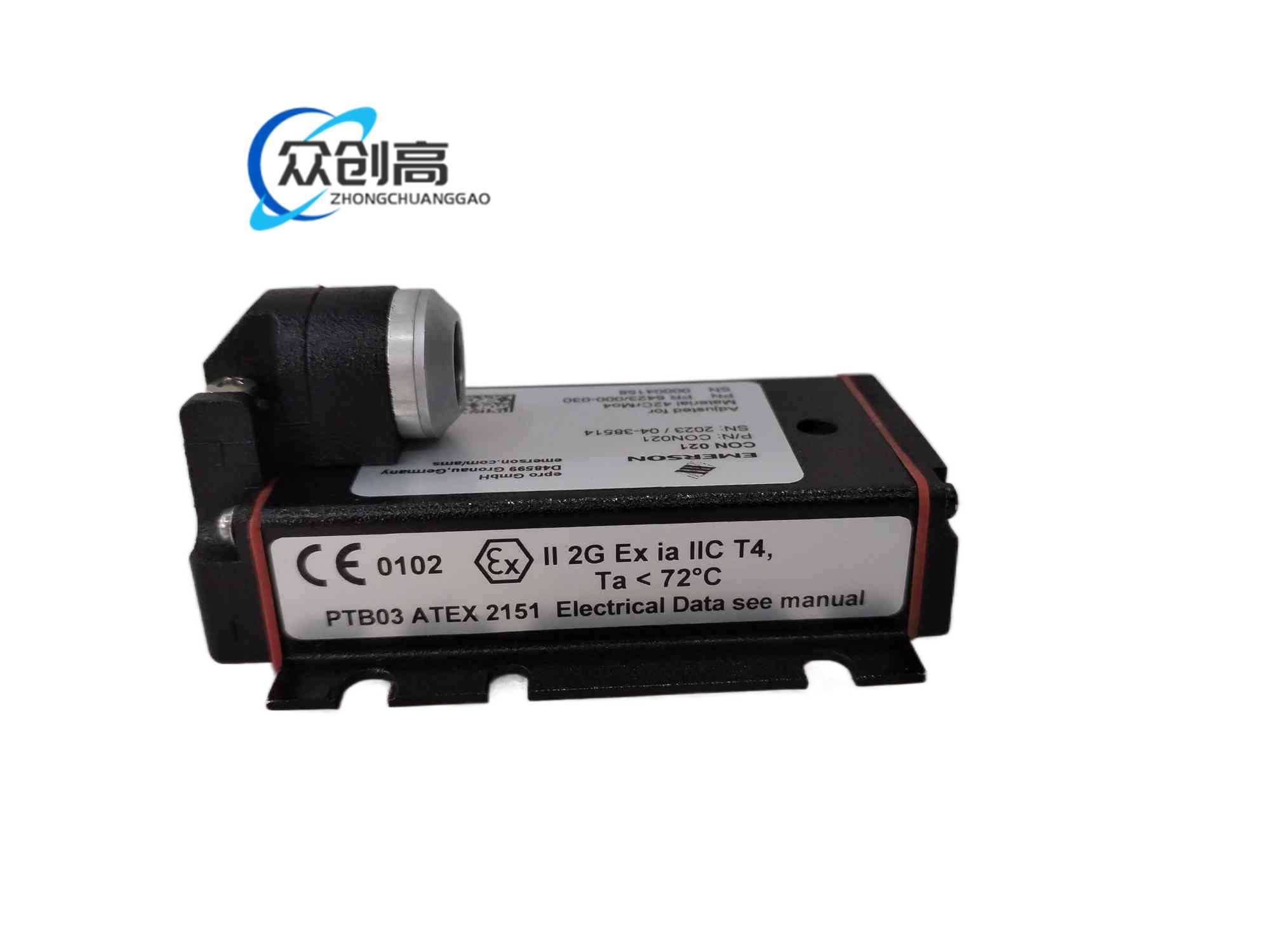

PR6423/003-030 配 CON021 构成完整涡流测量链，用于旋转机械轴径向振动、轴向位置、偏心等参数。003 表示探头规格，030 表示延长电缆长度配置；CON021 为信号处理前置器，将探头阻抗转换为标准间隙电压输出。

常见 PR6423/003-030 资料提供 3mm 探头直径、3.0m 延长电缆；CON021 供电 -23 至 -32VDC，输出 -4 至 -20V 对应量程；若按特定 3mm 小量程版本，线性范围可标称 0 至 2mm、灵敏度约 8mV/μm，但正式验收以本套出厂标定单为准；CON021 独立型外壳防护 IP20，螺钉端子，重量约 120g，安装采用四颗 M5 螺钉。

非接触、无磨损；静态间隙与动态振动同链输出；CON021 直接机柜安装，省去外置驱动模块；可与 PR6422/6423/6424/6426 等系列按型号匹配；支持 Emerson CSI 6500 与兼容监视架构。

CON021 独立版本频率范围近直流至约 20kHz、-3dB，上升时间小于 15μs；探头工作温度依具体头型与电缆，常见资料 -30 至 100℃ 或更高等级按型号分；ATEX/IECEx 版本可提供 Ex ia IIC T4 Gb，CSA 危险区版本按证书提供。

探头为耐磨金属壳体与高频线圈，延长电缆为屏蔽同轴，CON021 壳体为 LMgSi0.5 类铝合金，端子为螺钉式，接插件为自锁 LEMO 或等价品。

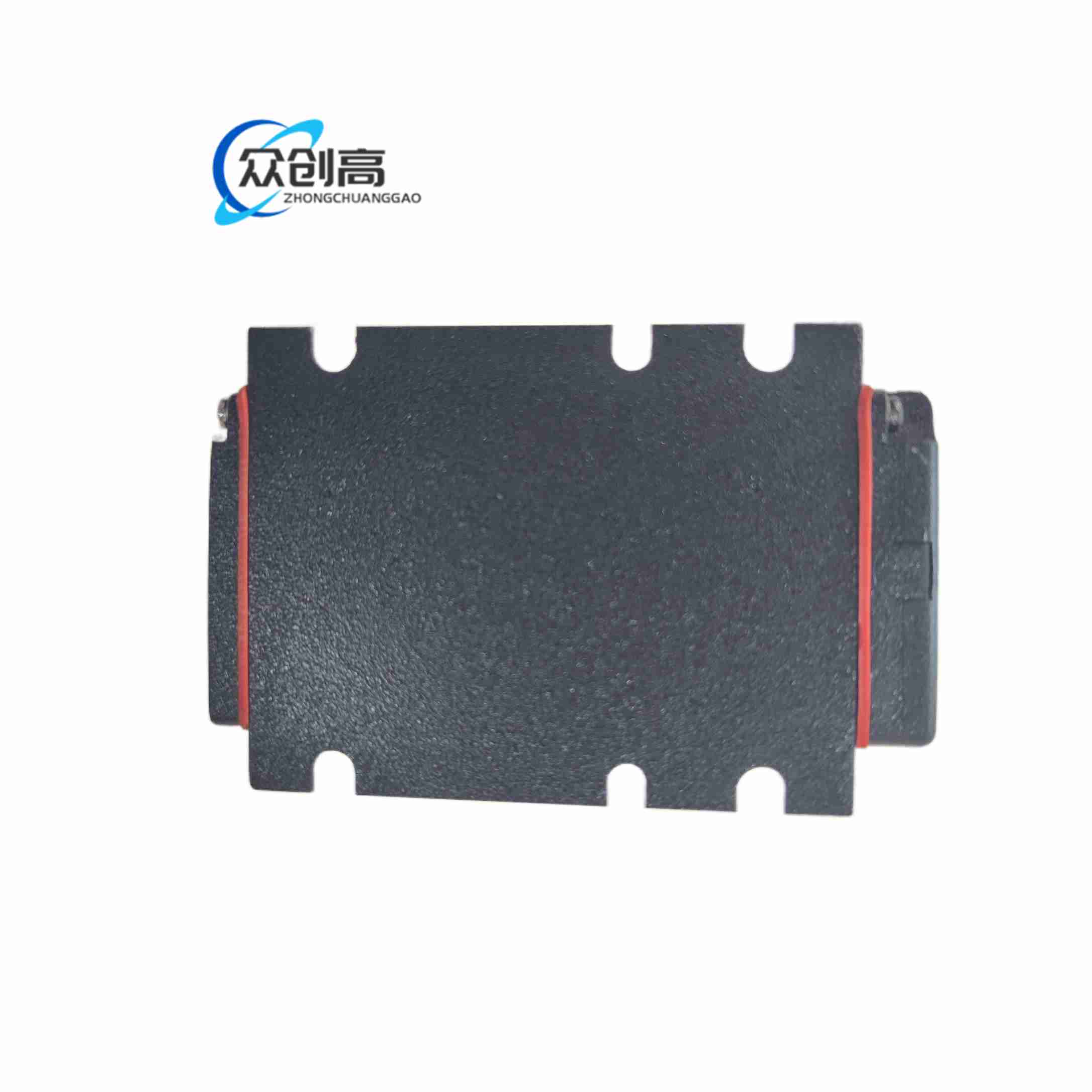

探头螺纹安装，配延长电缆接到 CON021；CON021 为独立前置器模块，电源与输出用螺钉端子，最大可接 1.5mm² 导线；整套构成探头—电缆—前置器三级链。

探头发射高频电磁场，轴面涡流改变线圈阻抗；延长电缆以受控阻抗传送信号到 CON021；前置器解调后输出与间隙成比例的负电压，直流分量表示平均间隙，交流分量表示振动幅值。

按轴材质和标定曲线确定安装间隙；探头头部与轴面垂直，避免油泥与金属屑；延长电缆固定并保留规定弯曲半径；CON021 装于机柜，电源用独立隔离 24V 负压电源或系统指定电源，输出屏蔽送入监视卡。

003-030 若实际为 3mm 探头、3m 电缆，不可与 8mm 探头标定曲线混用；CON021 仅按适用 PR 系列与量程配置，更换探头必须重标；危险区使用确认探头、电缆、前置器均有对应防爆证书；接头勿带电插拔，防潮防油。
