安全数字输入模块

霍尼韦尔 FC-SDI-1624 是 Safety Manager / FSC 安全系统使用的 16 通道安全数字输入模块，用于采集现场急停按钮、限位开关、压力开关、接近开关、阀门反馈、联锁触点等 24 VDC 离散信号，并把经过诊断和监督的通道状态送入安全逻辑控制器。FC 版本表示模块具有敷形涂层，适用于对湿度、粉尘、凝露和柜内污染环境有更高要求的工业现场。

品牌：HONEYWELL

型号：FC-SDI-1624

产品类型：Safe Digital Input Module，安全数字输入模块

适用系统：Honeywell Safety Manager、FSC、Experion PKS 安全 I/O 架构

输入通道：16 路 24 VDC 数字输入

额定输入电压：24 VDC

最大输入电压：36 VDC

输入电流：约 7 mA / 通道 @ 24 VDC

高电平判据：大于 15 VDC

低电平判据：小于 9 VDC，且电流小于 2 mA

输入延时：典型 10 ms

内部逻辑电源：5 VDC，约 8 mA

内部 24 VDC 功耗电流：约 110 mA

外部 24 VDC 输入回路电流：约 110 mA

诊断测试输出：24 VDC 固态输出，短路保护，最大 450 mA

最大输出负载电容：32 μF

输出电压降：450 mA 时小于 1.5 V

电源纹波要求：5 VDC 上小于 0.5 V 峰峰值，0 至 360 Hz

模块尺寸：4 TE 宽，3 HE 高，即 4 HP、3U 机架卡件

机械编码：A5、C5 键位编码，防止插错槽位和底座

防护形式：机架安装安全 I/O 卡件，柜内安装

涂层版本：FC 为敷形涂层版本，FS 为非敷形涂层版本

认证：CE、TÜV、UL、CSA、FM

功能安全等级：IEC 61508 / IEC 61511 SIL 3

16 路安全数字输入，适合高密度安全信号采集

每通道具有监督、诊断和故障上报能力

支持干接点、湿接点、2 线制和 3 线制现场设备

高电平与低电平门限明确，抗现场电压波动能力强

内置开路、短路、断线、供电异常等线路诊断

现场侧与逻辑侧之间具有电气隔离，抑制浪涌和噪声传播

前面板通道 LED 可显示输入状态和故障状态

诊断测试输出具有短路保护

敷形涂层版本可提升潮湿、多尘、腐蚀性环境适应性

支持 Safety Manager 冗余安全架构中的工程化配置

在冗余系统和正确维护状态下可进行在线更换

失效趋向安全状态，满足安全仪表系统 fail-safe 要求

输入分辨率：离散量开 / 关

输入响应：典型 10 ms

隔离能力：现场侧与系统逻辑侧隔离，资料常见 1500 VAC 至 2500 VAC 等级，具体以项目所用硬件手册和底座配置为准

诊断周期：按 Safety Manager 配置执行内部自测

功耗：约 1.5 至 3 W，随负载和诊断输出使用情况变化

工作温度：资料存在 0 至 60 ℃、-20 至 60 ℃、-40 至 70 ℃等版本表述，项目选型应以对应版本硬件手册为准

存储温度：约 -40 至 85 ℃

湿度：通常要求非冷凝环境

模块外壳采用工业级阻燃或耐老化工程塑料 / 金属面板结构

内部为多层 PCB 安全数字输入电路

采用光耦、隔离器件、固态开关、诊断电路和滤波电路

背板引脚常采用镀金或耐腐蚀处理

FC 版本增加敷形涂层，覆盖电路板以提高环境耐受性

前面板含状态 LED 和机械键位结构

标准 Safety Manager I/O 机架卡件结构

4 TE 宽、3 HE 高的欧标卡件外形

通过背板连接器与系统总线通信

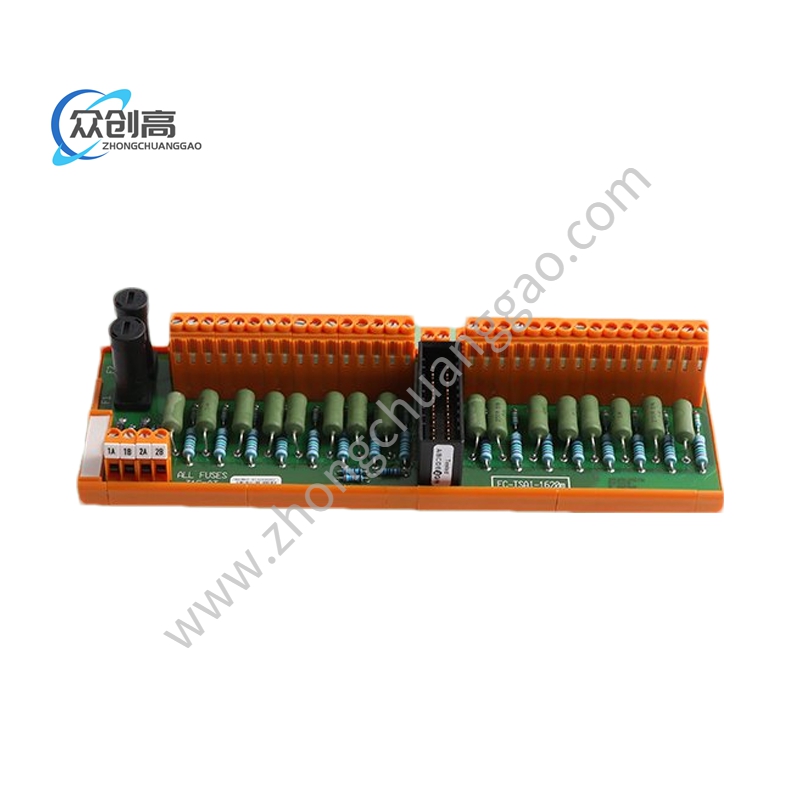

需配合对应的 FTA 现场端子组件完成现场接线

具有机械键码，防止模块插入不兼容底座或槽位

前面板提供通道状态和模块健康指示

敷形涂层版本在电路表面形成保护膜

模块从现场设备接收 24 VDC 离散信号

输入电路根据电压门限判断通道状态

高于 15 VDC 识别为逻辑高

低于 9 VDC 且电流低于 2 mA 识别为逻辑低

内部诊断电路持续检测开路、短路、断线、电源异常和通道故障

隔离电路把现场侧干扰与控制器逻辑侧隔开

诊断测试输出可为部分现场回路提供受控 24 VDC 电源

处理后的安全输入状态经背板送入 Safety Manager 安全应用

当检测到危险故障时，模块按安全架构报告故障或进入安全状态

紧急停车系统 ESD

火气系统 F&G

燃烧器管理系统 BMS

关键过程联锁

急停回路采集

限位开关和阀门反馈采集

石油天然气平台、炼厂和管道安全采集

石化、化工反应器保护

电厂汽轮机保护、锅炉安全回路

冶金高炉、加热炉、输送设备安全联锁

制药和精细化工合规安全功能

水处理、市政和工业过程安全监视

安装在 Honeywell Safety Manager 兼容机架或底座中

必须使用项目批准的 FTA 现场端子组件

安装前核对完整型号、版本号、涂层版本和槽位分配

确认机架供电、5 VDC 逻辑电源和 24 VDC 现场电源正常

现场电缆与动力电缆、变频电缆分开走线

推荐使用屏蔽电缆，屏蔽层按安全系统接地要求处理

接线时区分源型、漏型、干接点和湿接点

核对 2 线制或 3 线制传感器接线方式

插拔模块前做好通道分配、端子号和极性记录

更换模块前将相关过程和控制系统置于批准的安全维护状态

带电更换仅在系统支持且冗余配置允许时进行

输入电压不得超过允许最大值，避免 36 VDC 以上持续施加

不允许把 120 VAC 或 230 VAC 信号直接接入本模块

现场供电异常、瞬态过压和反向极性都可能造成故障

开路、短路诊断功能需要按工程图纸正确配置终端电阻或测试回路

模块本身不能单独证明整个安全输入回路合格

急停、联锁、火气、阀门反馈等回路必须在调试中逐点验证高电平和低电平

更换后需重新执行通道测试、诊断测试和安全应用映射检查

FC 与 FS 版本涂层不同，备件替换必须与项目批准版本一致

所有安全功能最终以 Safety Manager 配置、FTA 接线图、SIS 安全要求和工厂验收为准

禁止在未隔离现场能量的情况下拆改端子接线

禁止用普通 PLC 数字量输入卡替代本安全数字输入模块用于 SIL 3 回路

潮湿、盐雾、多尘环境应优先使用 FC 敷形涂层版本并定期检查柜内温湿度
