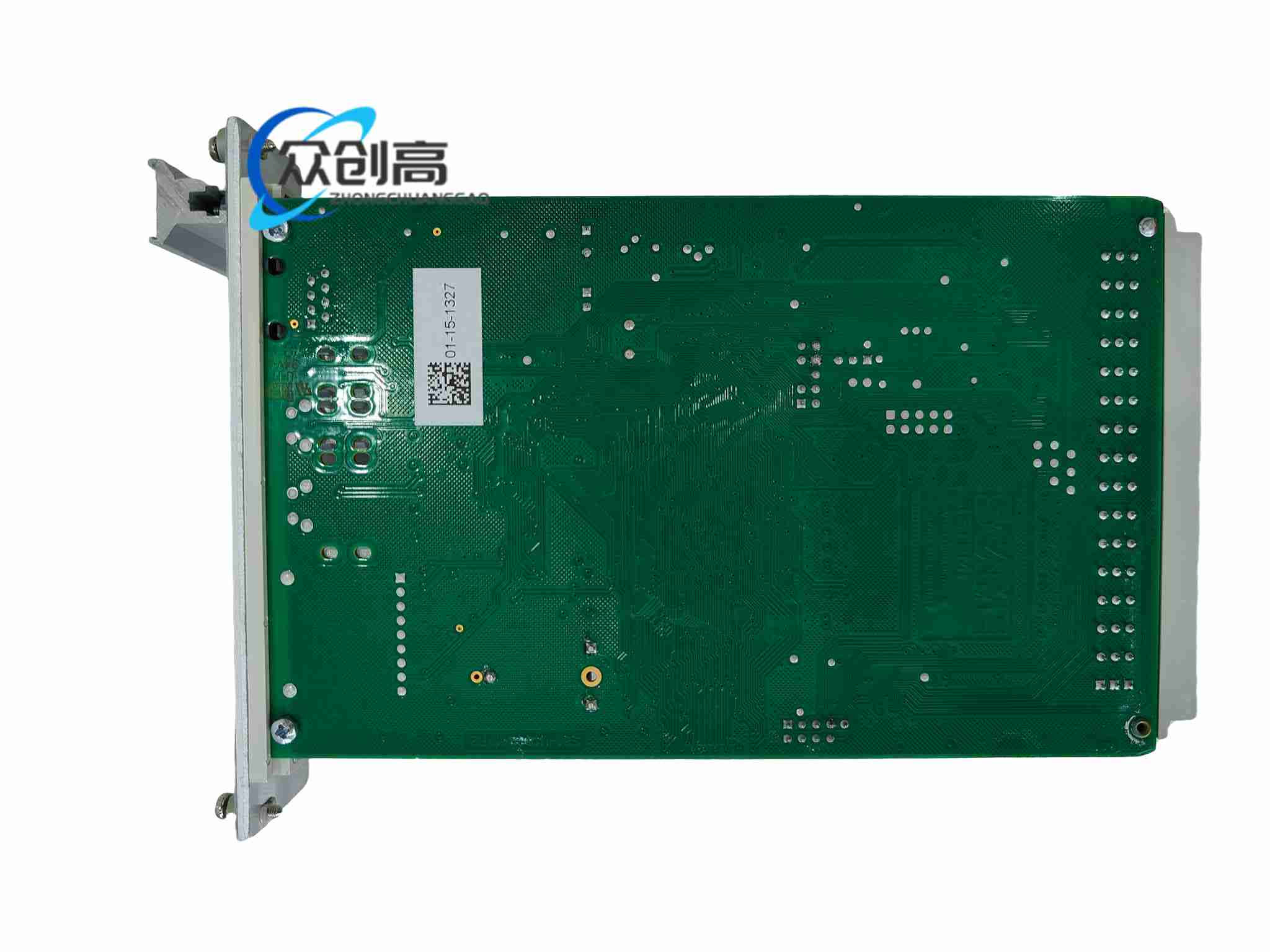

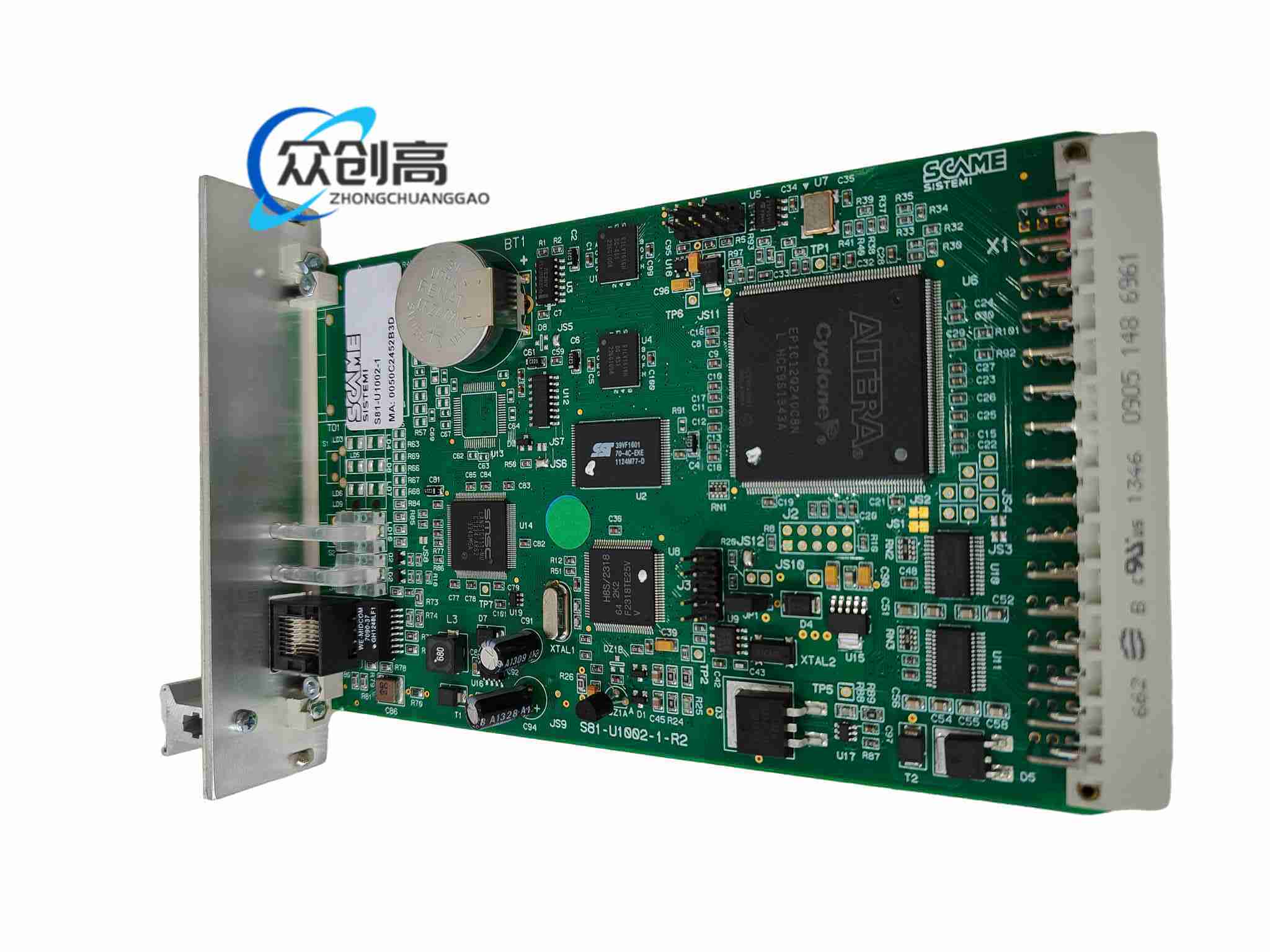

Honeywell S81-U1002-1 工业火灾与安全管理系统CPU卡，属 S81 系列中央处理单元。

该CPU卡是 S81 多功能面板或H-S81火灾/安全系统的中央单元，负责采集其他板卡信息、执行逻辑、管理事件、通信和冗余运行，适用于工业消防、安全联锁和关键设施集中监控。

处理器：Renesas H8-2318，25MHz。

内存：缓冲静态RAM 4MB，锂电瓶后备；Flash 2MB，可扩展。

通信：前面板RJ45，10/100BaseT以太网。

安全等级：按 IEC 61508 可用于最高 SIL3 安全相关配置。

供电：22-29VDC，静态电流约70mA。

工作温度：-5℃ 至 +50℃；存储 -30℃ 至 +80℃；湿度最高95%无凝露。

热插拔：支持单卡或双卡冗余热插拔。

冗余运行：双CPU并行处理，主卡失效由备用卡无扰接管。

事件管理：Flash存储配置程序，RAM保存实时数据与日志。

自诊断：看门狗、硬件自检、通信状态和CPU活性LED全面指示。

远程管理：通过以太网连接上级PC或更多S81面板，实现集中事件传输。

工业消防：石油、化工、电力站房火灾报警主机中央处理。

安全联锁：与I/O、探测、释放控制板配合完成SIL等级安全功能。

集中监控：多台S81面板联网，向厂级DCS或安防中心上传事件。

关键基础设施：机场、轨交、油气处理区冗余控制主机。

以太网：10/100Mbps，RJ45，五类线最长100米。

状态指示：Link、Activity、主CPU、备CPU、看门狗等LED分类显示。

配置传输：支持在线下装配置程序，不停机切换冗余参数。

实时时钟：卡内时钟用于事件时间戳，断电由缓冲电源保持。

板卡基材：工业级PCB，表面贴装处理器、存储器、以太网控制器。

接插件：前端RJ45，板内背板多针连接器，锁定螺钉固定。

后备电源：锂电瓶用于RAM保持，按安全周期更换。

前插卡式：面板带以太网口和状态灯，机箱内有锁定螺丝。

双卡位：冗余配置占用两个CPU槽，单卡配置可后续扩冗余。

背板总线：与I/O卡、显示卡、打印/调试卡通过机箱总线通信。

各I/O板采集探测器和开关量信号送背板，CPU卡按下载逻辑进行滤波、判断、延时和联动计算；主CPU输出控制命令，备CPU同步运算但不发令，主卡故障或看门狗触发时备卡切主，保证火灾/安全事件不丢失。

槽位确认：按S81机箱图纸装入CPU槽，先单卡调试再装冗余卡。

供电隔离：背板22-29VDC由系统电源提供，地线单点入机箱。

网络布线：RJ45使用超五类或更高屏蔽线，避免与动力同槽。

配置备份：下装前导出原Flash配置，双卡同步后做切换试验。

静电防护：插拔CPU卡戴防静电腕带，避免RAM和以太网器件受损。

电池周期：锂电瓶按厂家寿命和安检制度更换，防止配置丢失。

冗余试验：定期模拟主卡拔出，验证备卡无扰接管和事件连续。

固件一致：双卡固件版本、配置数据库必须一致，禁止混版运行。
