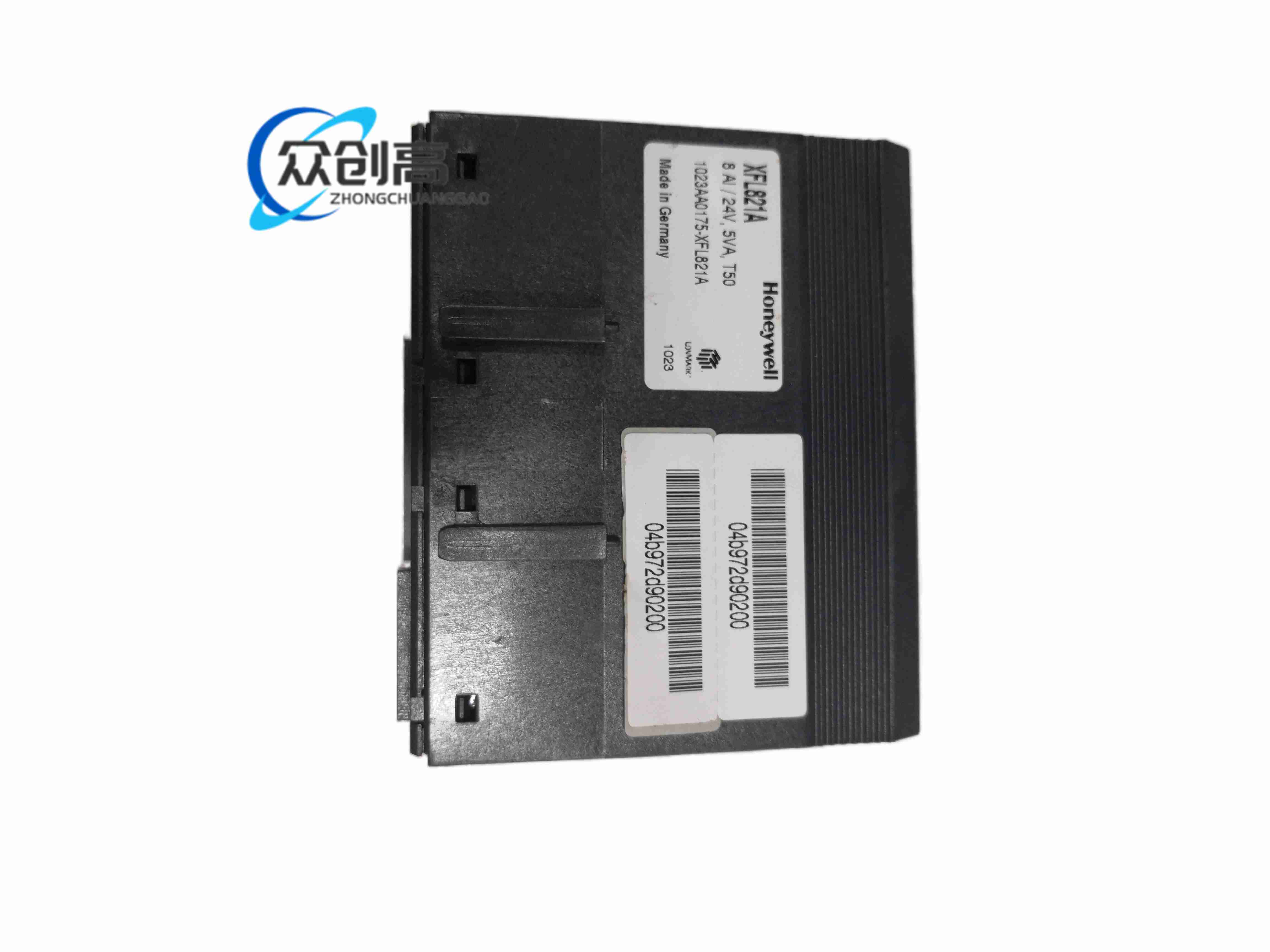

LonWorks 八通道模拟量输入模块

霍尼韦尔楼宇与工业自动化模拟量输入模块，安装在 XS821-22 端子底座上，用于采集温度传感器、压力变送器、电压/电流信号及数字输入信号。

8 路模拟量输入

支持 0 至 10 V DC、2 至 10 V DC

支持 0/4 至 20 mA，需并联 499 Ω 电阻

默认 NTC20k 输入

支持 PT1000-1、PT1000-2、PT3000、BALCO500 温度传感器

可配置为数字输入

16 位分辨率

每路可配置偏移量

辅助电压 10 V DC，最大 5 mA

具备传感器故障检测

总线类型 LonWorks

多类型传感器兼容

每通道独立配置

高分辨率采集

支持建筑自动化标准网络

端子底座安装，维护方便

楼宇自控

暖通空调温度采集

冷热水站监测

洁净厂房环境监控

工厂辅助区域模拟量采集

插装在 XS821-22 端子底座

XF821A 为 Panel 总线版本

XFL821A 为 LonWorks 总线版本

可选 XS812 端子切断模块

安装于配套端子底座

LonWorks 网络地址与变量需组态

电流输入按手册加分流电阻

传感器线路使用屏蔽电缆并单端接地

4 至 20 mA 输入若模块未内置取样电阻，需要外接 499 Ω

不同传感器类型必须在软件中正确选择

NTC、PT、电压、电流不可混接同一通道而未改组态

更换模块前记录网络变量与偏移量配置
