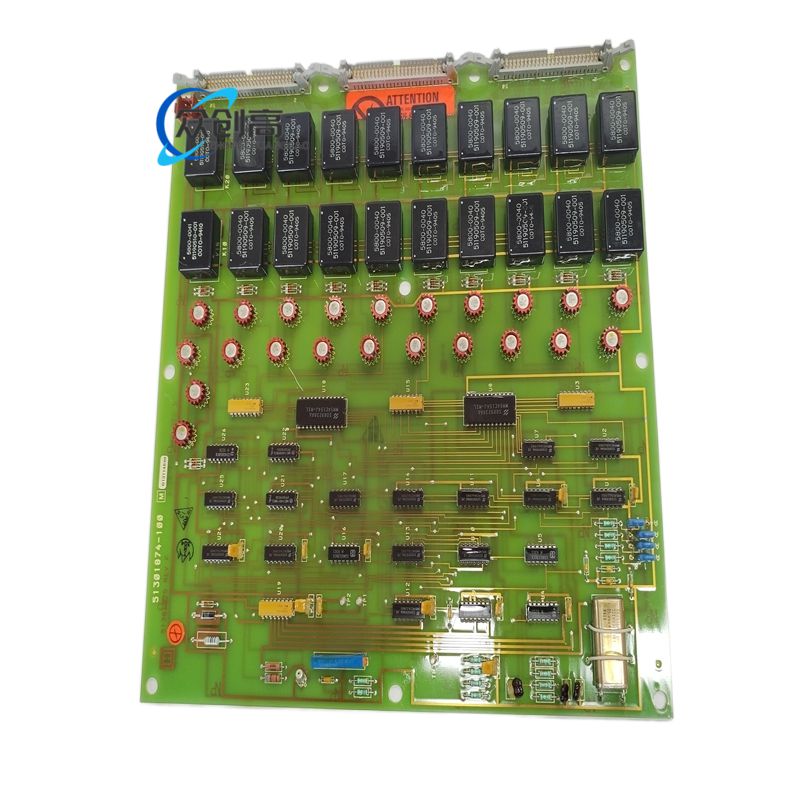

产品名称：Honeywell 51301874-100 热电偶多路复用逻辑板（Thermocouple MUX Logic Board）
产品简介：Honeywell 51301874-100 是霍尼韦尔 TDC 3000 / Experion PKS 老旧 DCS 系统中的 8 通道热电偶多路切换逻辑板（Thermocouple MUX LEPIU），作为热电偶信号的前端处理单元，实现多路信号的切换、调理与数字化，用于锅炉、燃机、发电机轴承/定子测温。该板卡早已停产，目前仅通过拆机原装或专业维修翻新备件流通。
技术规格：
- 制造商：Honeywell（霍尼韦尔）
- 模块类型：8 通道热电偶多路复用逻辑板（Thermocouple MUX LEPIU）
- 归属系统：Honeywell TDC 3000 / Experion PKS 老旧 DCS 系统
- 配套孪生板：51301875-100
- 板卡版本：Rev.E / Rev.F
- 供电：机架 DC 24V 控制电源
- 整机功耗：约 8W
- 安装方式：标准大尺寸欧式插卡，老式 TDC 300 主机柜专用，不支持热插拔，需断电更换
- 认证：CE、UL 工业标准
- PCB 涂层：G3 三防涂层，适配电厂高温、强电磁励磁环境
功能特点：
- 8 路独立热电偶输入，兼容 K、E、J、T 型工业热电偶
- 板载集成精密测温补偿电路，消除端子温差测量误差（冷端补偿）
- 矩阵继电器多路复用电路，分时扫描 8 路温度信号送至 A/D 转换卡
- 每通道独立阻容滤波 + 光电隔离，抑制 UNITROL 励磁整流高频谐波、电网浪涌
- 专用 TDC 3000 并行背板总线，对接系统控制器、模拟量采集卡
材质构成：
- 板载元器件：多组密封电磁切换继电器、精密运放、冷端测温芯片、滤波电容阵列
- 接口：侧边镀金总线接口
- PCB：G3 三防涂层
结构特征：
- 标准大尺寸欧式插卡结构
- 板卡印刷丝印型号 51301874-100、版本 Rev.E/Rev.F
- 侧边镀金总线接口
工作原理：8 路热电偶 mV 信号经阻容滤波与光电隔离后，由矩阵继电器多路复用电路分时扫描切换，送至 A/D 转换卡进行数字化；板载冷端测温芯片提供补偿，消除端子温差测量误差，最终通过 TDC 3000 并行背板总线将数据传至系统控制器。
应用场景：炼油、石化、发电、钢铁等行业的高精度温度监测与控制，特别是锅炉、燃机、发电机轴承/定子测温。
安装要求：
- 标准大尺寸欧式插卡，安装于老式 TDC 300 主机柜专用插槽
- 不支持热插拔，必须断电更换
使用注意事项：
- 该系统早已停产，仅能通过专业渠道采购拆机原装或维修翻新备件
- 更换时必须断电操作
- 适配 TDC 3000 并行背板总线，需与主 I/O 卡件配合使用
