XAL-TERM 是 Honeywell 楼宇与工业控制用 LON 连接及终端模块，也可作为现场接线终端附件使用。

该模块为 LON 总线提供插头式访问、终端电阻配置与现场导线转接。通过跳线选择无终端、自由拓扑或菊花链终端，便于在不中断总线通信的情况下连接维护工具。

提供 LON 输入/输出接线端子与可插拔工具插头。终端方式通过外部跳线选择。支持 DIN 导轨或熔断器箱安装。接线端子适配现场常用屏蔽双绞线，具体线径按端子铭牌与安装手册确认。

可插拔工具口用于 CARE、Excelon、LonMaker 等维护软件联机。跳线式终端配置无需重新布线。免区分极性、颜色即可完成 LON 线缆接入。模块卡装于 DIN 轨，更换与扩容方便。

适用于 Honeywell Excel、LON 楼宇自控网络、HVAC 现场总线调试与长期终端匹配。可用于新风、空调、照明、能源管理系统的 LON 网段。

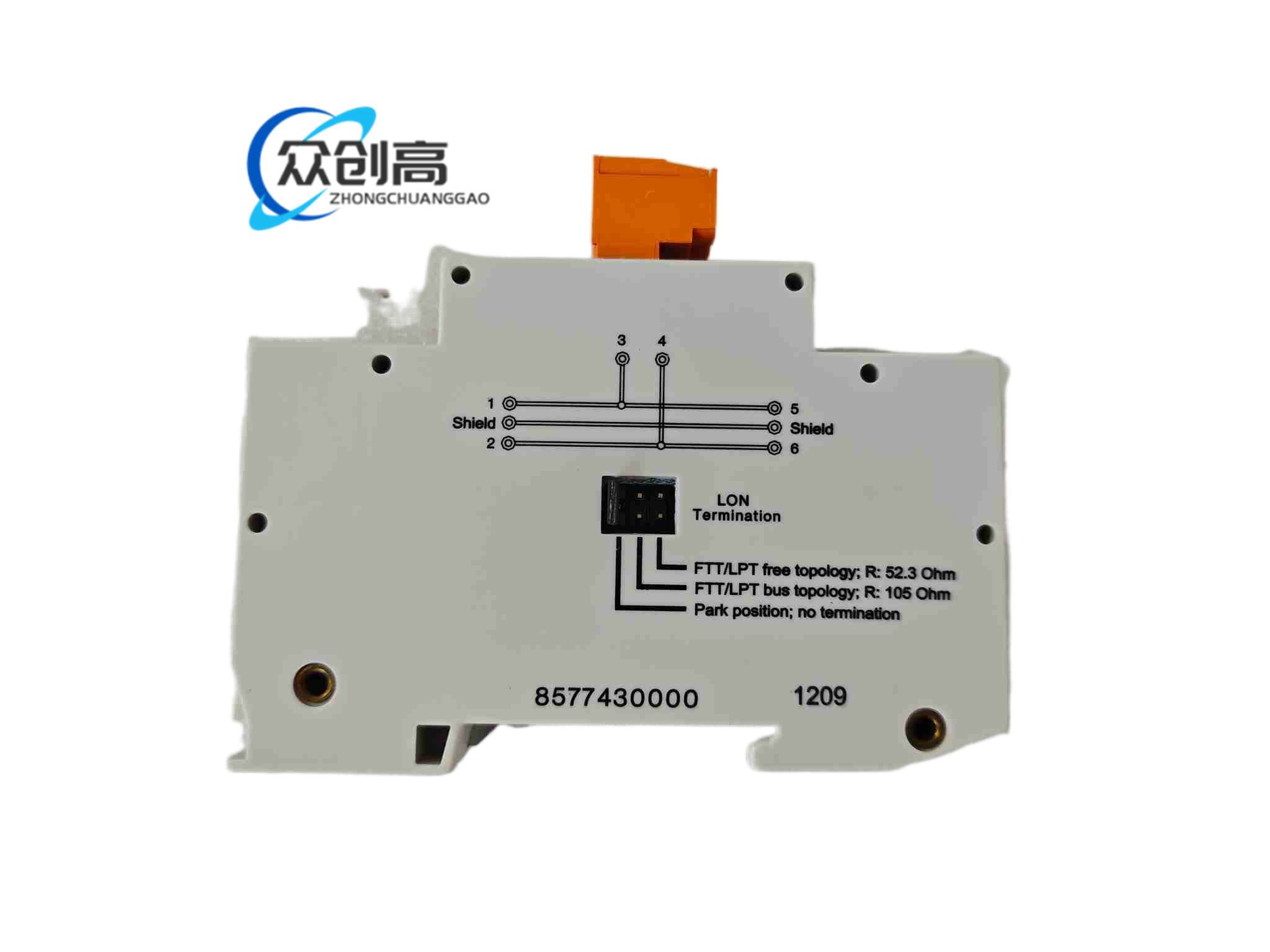

工作参数以所连 LON 节点与收发器要求为准。终端跳线位置决定总线阻抗匹配；自由拓扑、菊花链、无终端三种模式由外壳跳线设定。

采用标准工业端子塑料壳体、铜合金接线端子、跳线插针与导轨卡扣。

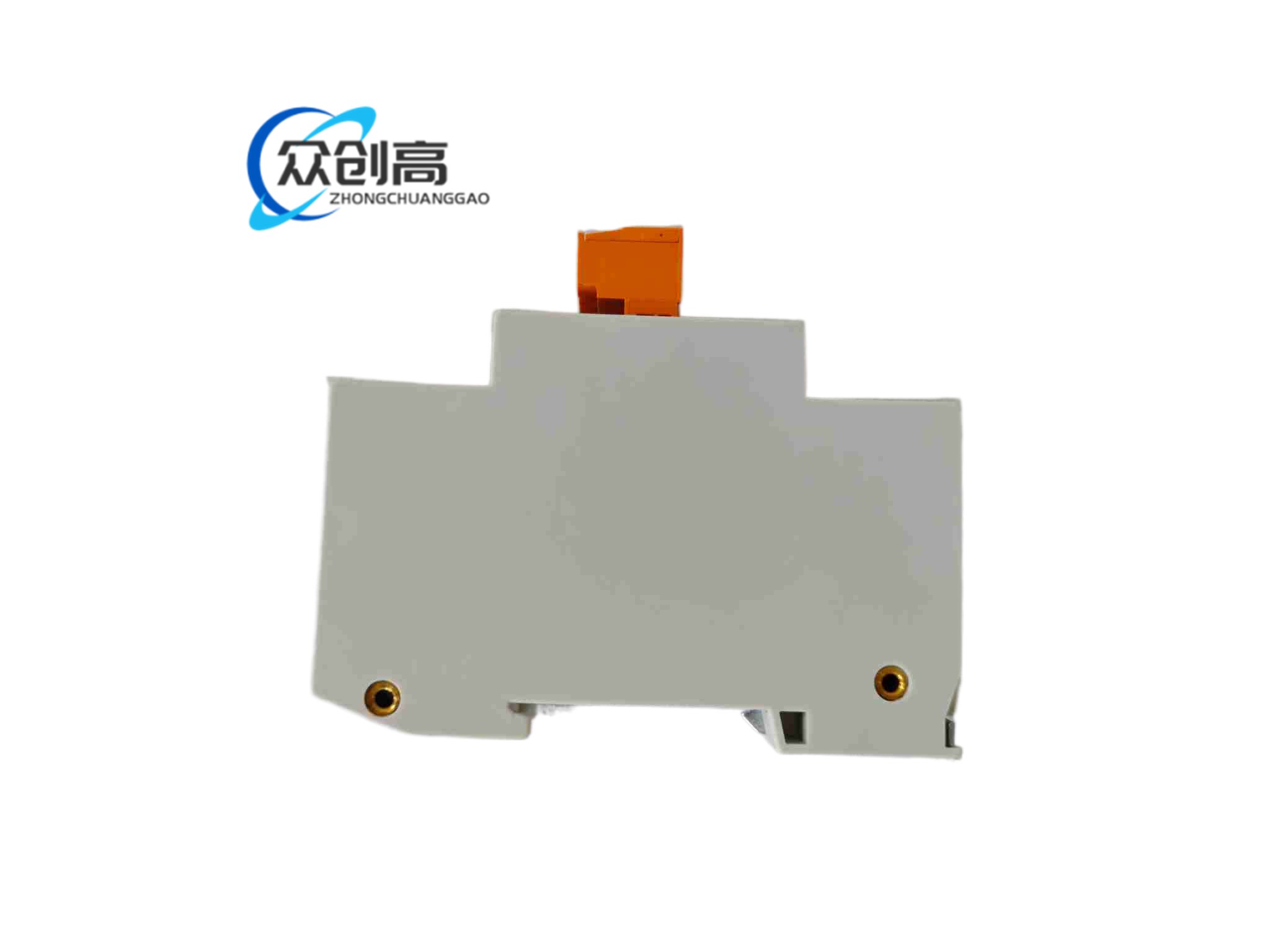

小型导轨模块，正面为 LON 端子与工具插孔，侧面或顶部为终端跳线。整体结构便于并排安装于控制箱 DIN 条。

LON 双绞线经端子进入模块，跳线网络在需要时接入终端电阻，使总线特征阻抗与收发器匹配。工具插头从并联测试口取信号，不影响在线节点通信。

安装在干净控制箱内 DIN 导轨，避免与强电未隔离走同一线槽。LON 使用屏蔽双绞线，屏蔽层按系统接地要求单点或多点接地。改终端前确认网段拓扑，避免多终端导致反射。

全双工/不同收发器网段终端要求不同，跳线必须与网络设计一致。调试工具插入测试口时不得短路 LON 差分线。若网络出现异常通信错误，先核查本模块跳线位置与邻近终端电阻。
