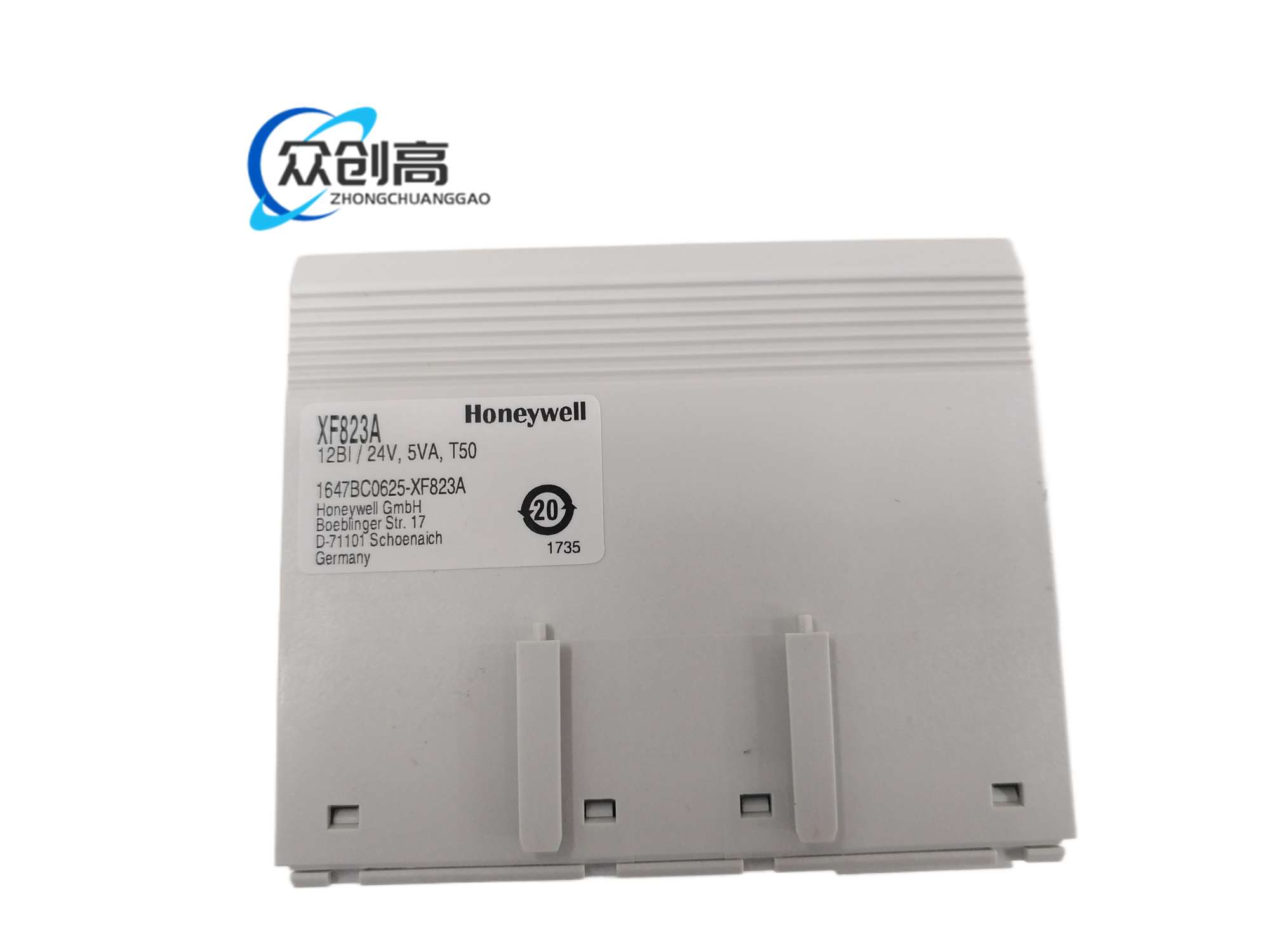

XF823A 是 Honeywell Excel 800 系统 Panel Bus 数字量输入模块，提供 12 路二进制信号采集。

该模块插入 XS823 端子底座后通过 Panel Bus 与 XCL8010A 等控制器通信，用于采集门窗磁、水流开关、压差开关、设备运行/故障干接点以及脉冲计量信号。模块固件可由控制器统一分发，减少现场单独烧录工作。

12 路数字输入，支持静态干接点二进制输入，脉冲累加最高 20 Hz。通信为 Honeywell Panel Bus。配套底座 XS823，带桥接头与旋转标签牌。每通道独立 LED，可在 CARE 中配置报警红/绿或状态灭/黄模式。工作电源按底座与系统配置可为 24 VAC/DC，具体电流以控制器电源预算为准。

每通道状态灯直观显示信号到达与报警。支持脉冲计数，适用于水表、气表、转动信号采集。控制器可自动识别、配置并下发固件，替换模块后无需手动刷写。干接点输入隔离设计，适配楼宇常见无源触点。

适用于楼宇自控 HVAC 状态反馈、智能建筑安防与门禁辅助信号、能源管理脉冲计量、工厂辅助车间干接点采集。

工作温度 0°C 至 50°C，存储 -20°C 至 70°C。湿度 10%–95% 不结露。防护按装柜使用，模块本体配合底座达到控制箱防护要求。脉冲输入累计频率不超过 20 Hz。

采用浅灰工业塑料模块壳、PCB、弹性端子与LED组件。底座为端子排结构，带桥接片与标签件。

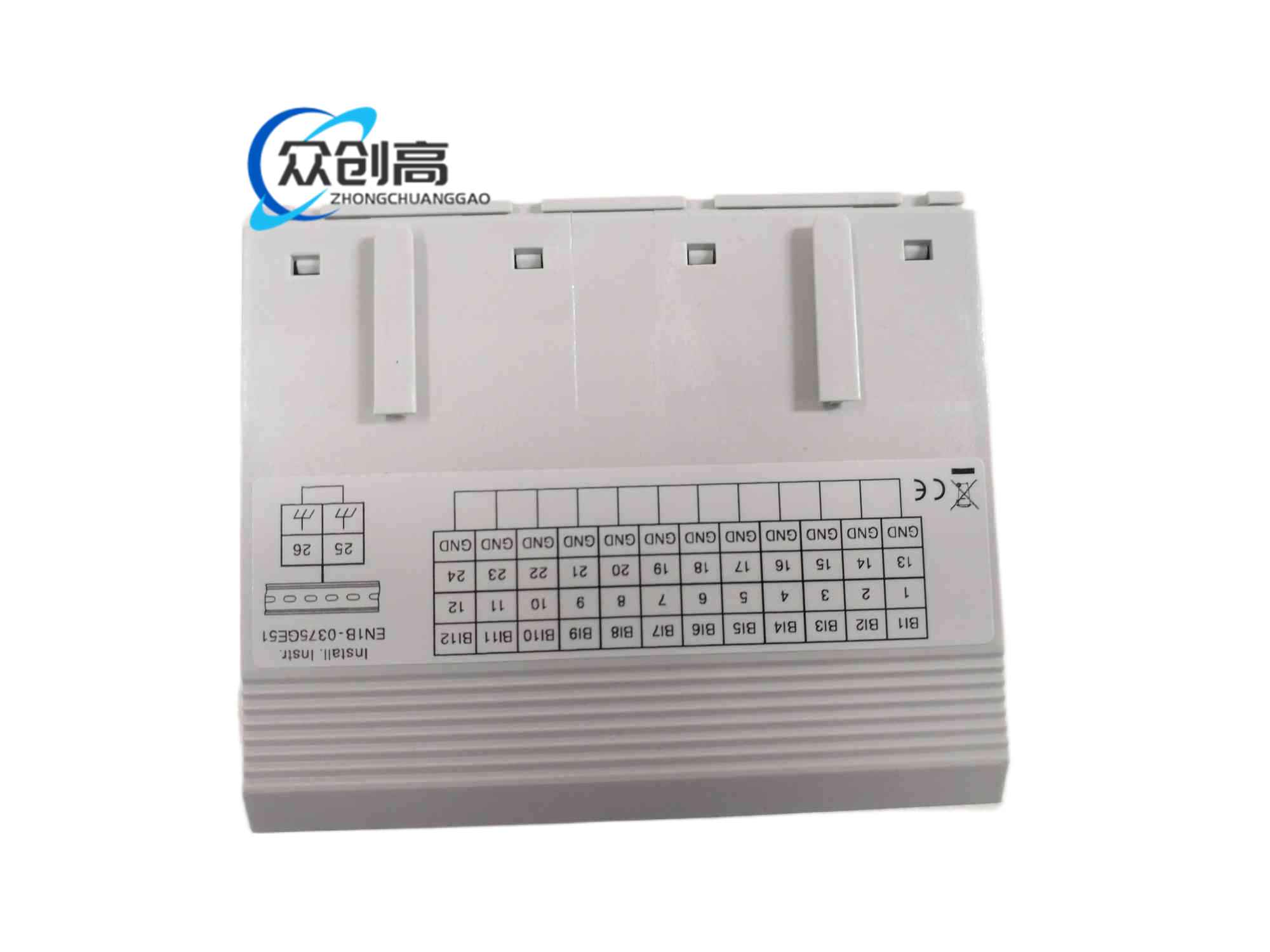

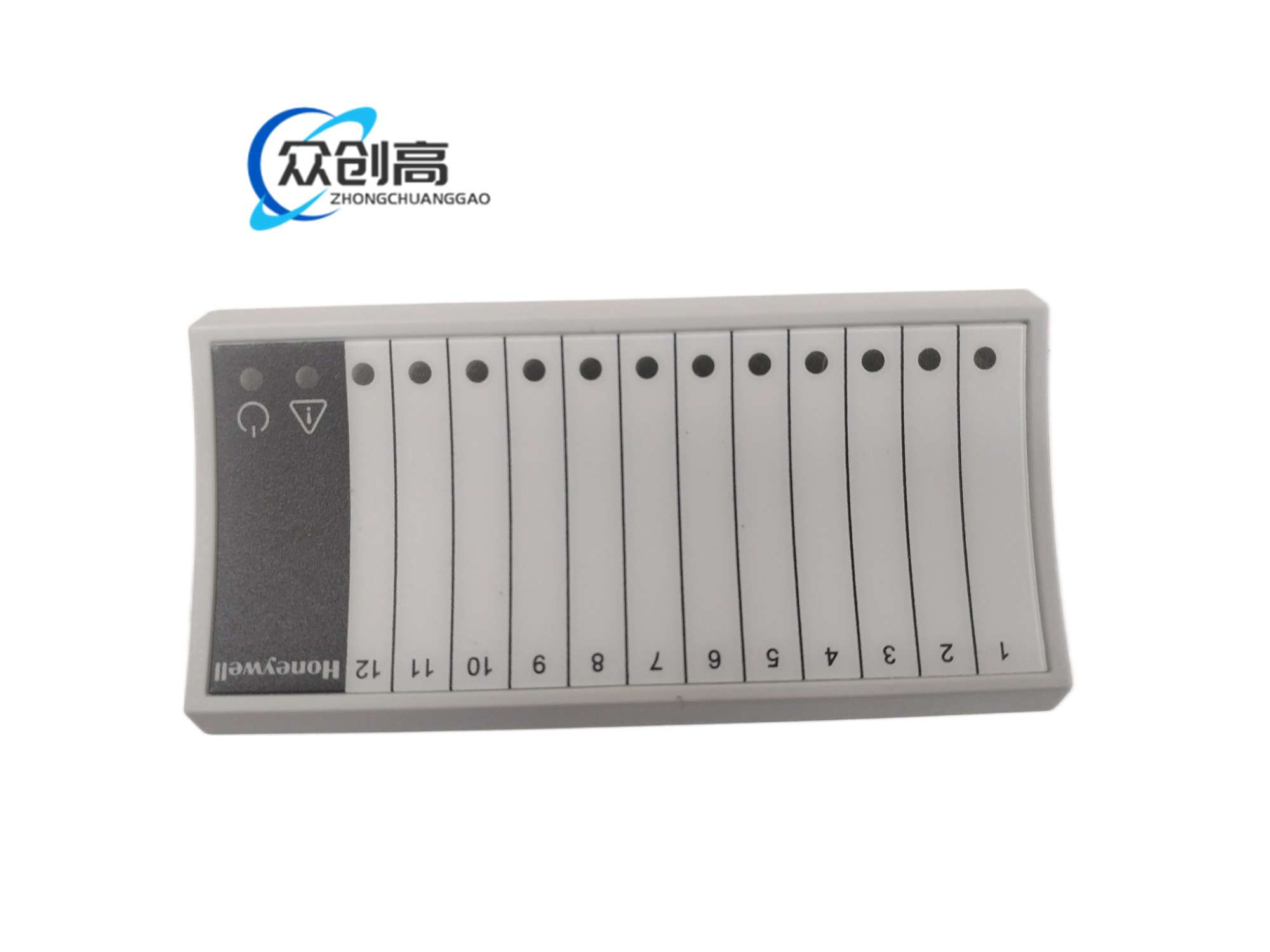

电子模块与 XS823 底座分离，模块插装于底座。正面布置 12 通道状态灯与地址/标签位。Panel Bus 通过底座桥接器连至控制器，现场线全部接底座，换模块不需拆现场线。

现场干接点闭合或断开改变输入通道电平，模块经光电或总线隔离采样后通过 Panel Bus 上送控制器。脉冲通道按固定扫描或硬件计数累计边沿，CARE 软件读取计数值并生成报警、趋势或联动逻辑。

先装 XS823 底座于 DIN 轨或控制箱，按 CARE 点表接线。干接点电缆采用合适截面控制线，长距离脉冲信号使用屏蔽双绞并单点接地。模块插入前确认控制器固件版本与Panel Bus地址规划。

模块本身不带端子，必须配套 XS823 使用。固件自动更新期间勿频繁插拔；手动超驰仅对带该功能输出模块有效，数字输入无此要求。脉冲频率超过 20 Hz 会丢计数，应分频或更换高速计数方案。
