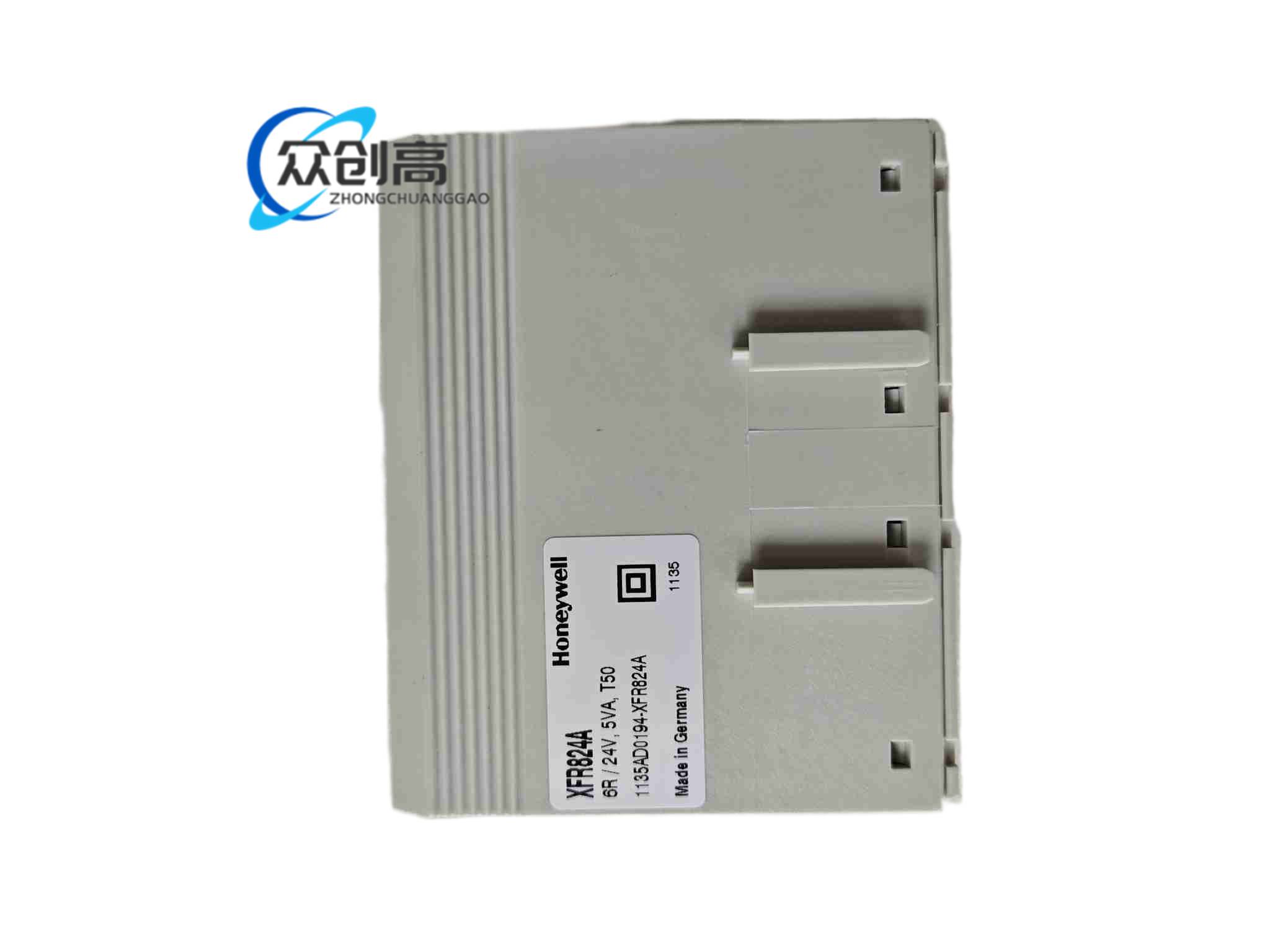

XFR824A 是 Honeywell Excel 800 Panel Bus 继电器输出模块，提供 6 路独立继电器开关输出。

该模块用于楼宇自控与工业辅助控制，驱动风机、水泵、阀门电动机、照明回路及需要无源干接点控制的设备。每路带手动超驰开关，配合 XS824-25 底座通过 Panel Bus 与 XCL8010A 控制器通信。

6 路继电器输出。交流负载按资料版本不同可标 19–250 VAC，阻性单路约 2–4 A，感性约 1 A；直流 1–24 VDC，阻性约 2–4 A，感性约 1 A。最小切换功率大于 50 mW。配套底座 XS824-25，含桥接头、旋转标签牌。通信为 Panel Bus，编程软件 CARE。每路黄 LED，手动模式闪烁。防护 IP20，DIN 导轨安装。

每路独立三档手动超驰：自动、强制开、强制关。通信中断可配置保持、全关或全开安全位。支持浮点输出扩展，配合 MCE3 浮点驱动器控制阀位。模块可热插拔更换，控制器自动重识别。LED 与标签一一对应，便于巡检。

适用于 HVAC 风机启停、空调水阀电机、排水泵控制、照明分区、工厂辅助电机与需要干接点反馈的楼宇能源管理。

工作温度按控制柜环境 0–50°C 级设计，存储按模块手册负温至 70°C。湿度不结露。继电器机械寿命按触点材料与负载类型确定，感性负载必须降额。IP20 仅限洁净控制箱内部。

采用阻燃塑料模块壳、PCB、6 组电磁继电器、银合金或同类触点、金属手动开关与端子金属件。

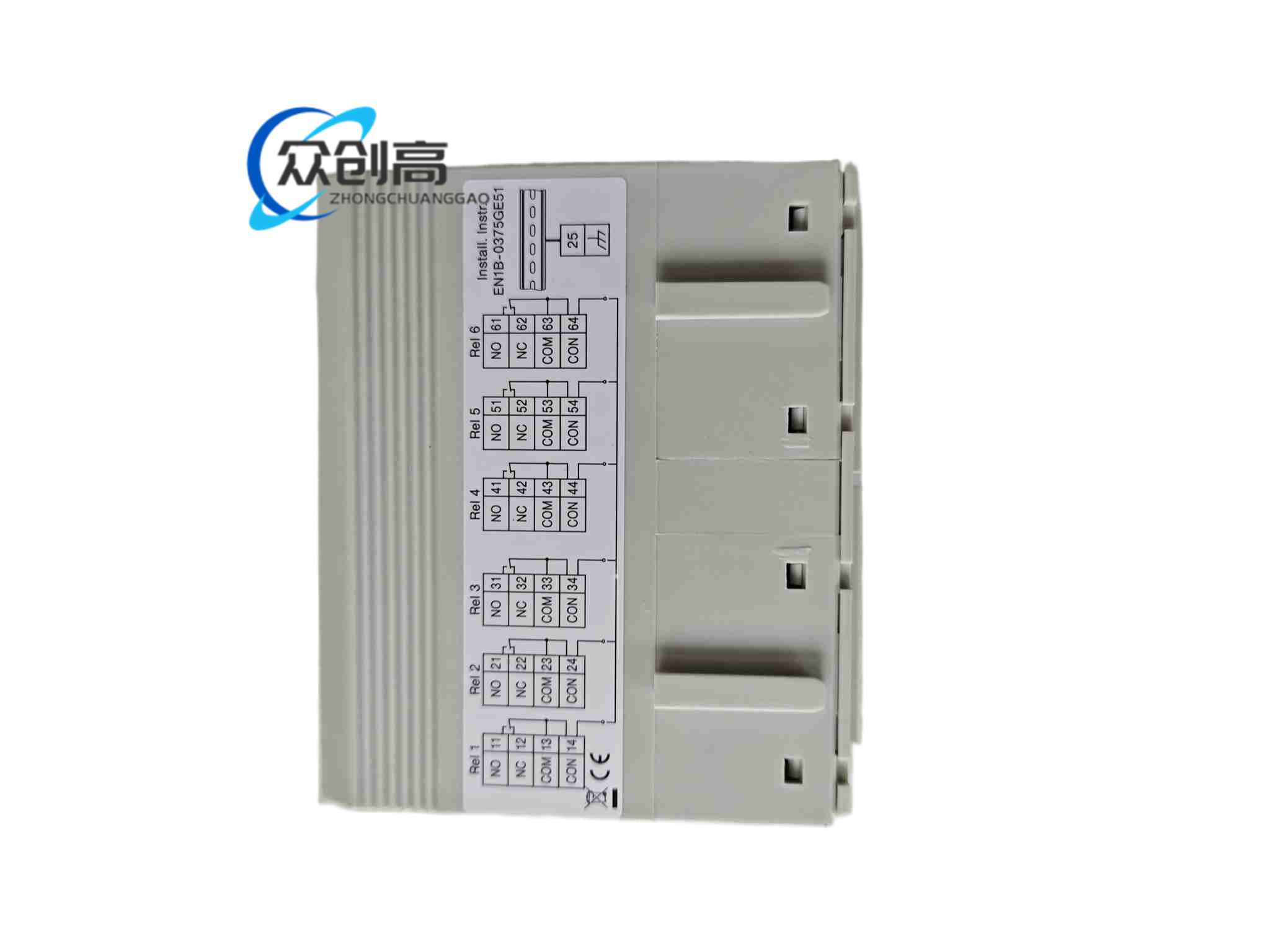

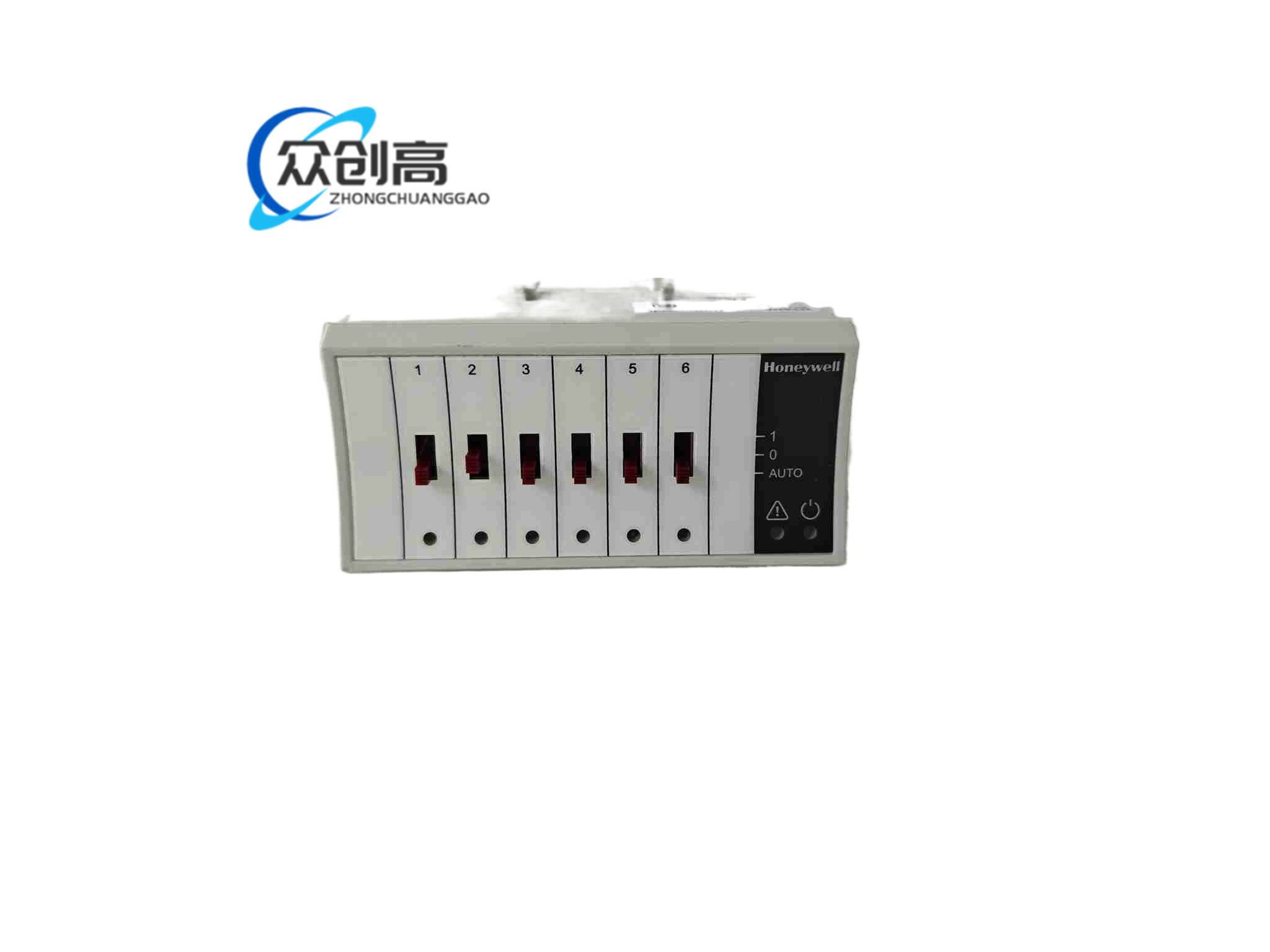

电子模块与 XS824-25 底座分体。正面布置 6 个手动开关、6 个状态 LED 与通道标签。底座提供现场电源、负载与 Panel Bus 桥接端子，换模块无需拆负载线。

控制器经 Panel Bus 下发继电器指令，模块驱动对应继电器线圈吸合或释放，触点接通现场交流/直流负载。手动开关旁路通信直接置位触点。通信丢失时按CARE预设安全位锁存输出，防止负载失控。

底座固定于 DIN 导轨，按负载类型选用交流或直流电源独立回路。大电流负载线使用符合继电器额定截面的导线，电机、电磁阀线圈并联吸收元件。Panel Bus 桥接线按控制器地址规划连接，避免与其它I/O模块地址冲突。

继电器有机械寿命与切换次数限制，高频脉冲控制应改用晶体管输出。感性负载必须降额，否则触点易熔焊。手动强制开后恢复自动前确认现场安全。热插拔仅限系统支持该功能的底座版本，带电更换应遵守维护规程。
