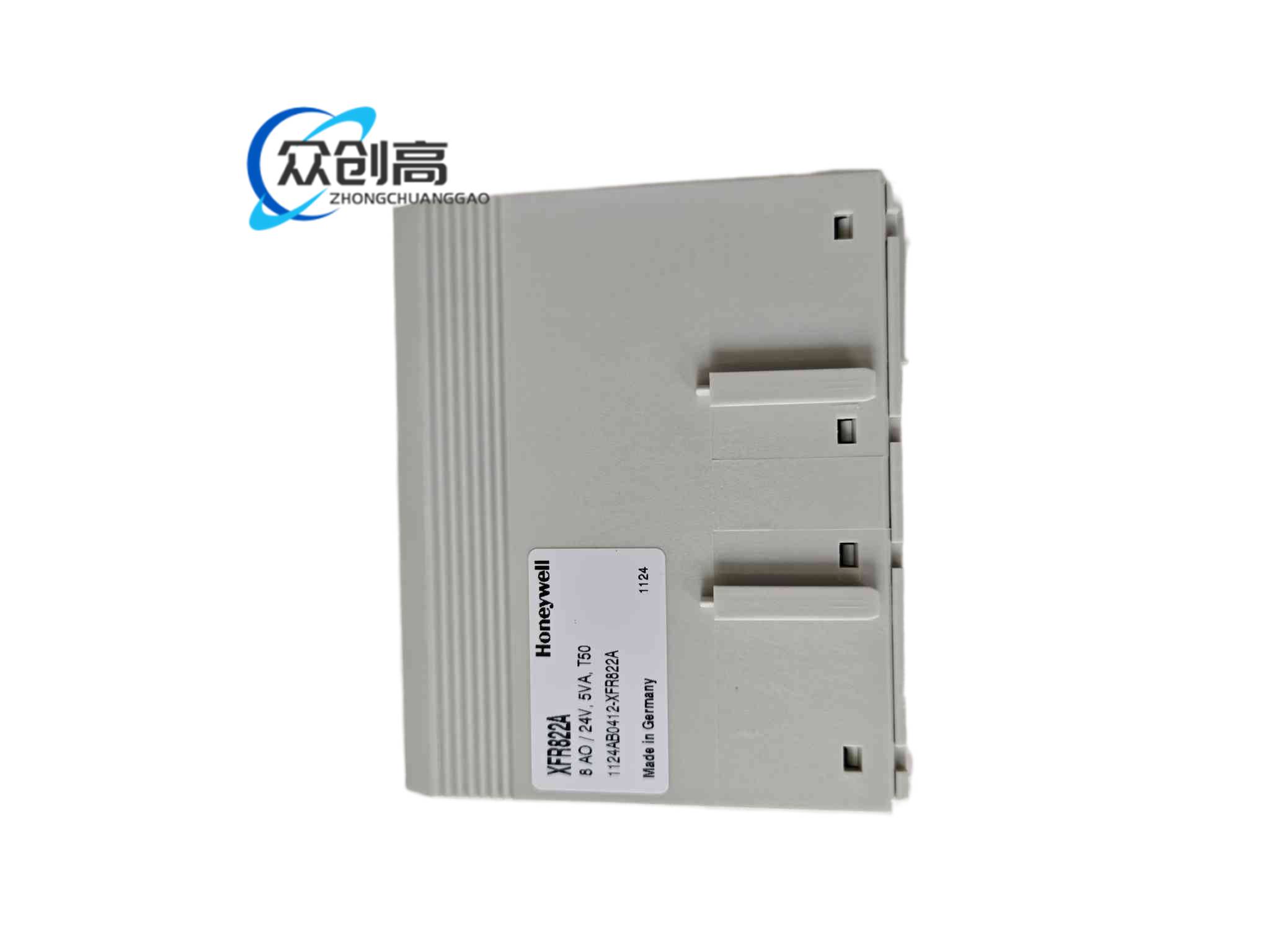

XFR822A 是 Honeywell Excel 800 Panel Bus 模拟输出模块，提供多通道标准模拟量输出与本地手动调节。

该模块用于楼宇与工业 DDC 系统中驱动调节阀、变频器设定、执行器与显示仪表。不同底座/固件版本可提供电压型或电流型输出；常见资料包含 8 路 0–10/0–11 V 或 8 路 4–20 mA 两类配置，订货时按底座型号与输出规格确认。

电压版标称 8 路输出，0–10 V 或 0–11 V 可调，8 位分辨率，单路负载能力按电压型约 ±1 mA 级，适合阀位、变频设定。电流版标称 8 路 4–20 mA，单路最大负载约 750 Ω，带通道隔离。每通道配手动超驰调节，通信丢失可配置保持、0%、50%、100% 等故障安全位。通过 Honeywell Panel Bus 与 Excel 800/XCL 控制器通信。电源按底座提供 24 VAC 或 24 VDC 系统总线电。

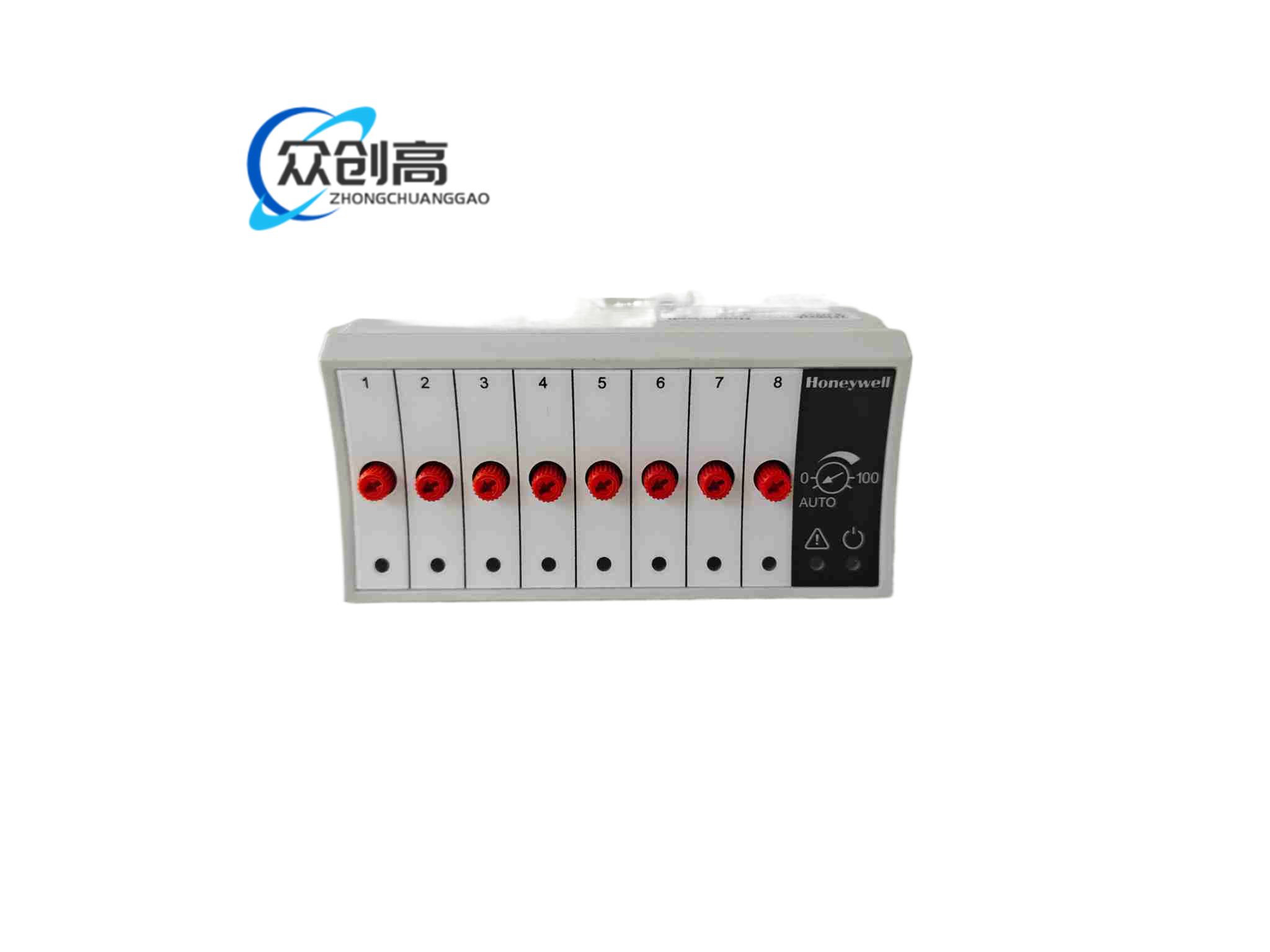

每通道独立手动旋钮或超驰机构，上位机故障也能就地调整。LED 指示通道运行、手动与故障。电流版支持断线/短路诊断并上传控制器。电压版适合低成本风阀、水阀定位。插装式底座设计，更换电子模块不拆现场线。

适用于中央空调水阀调节、新风温湿度控制、锅炉辅机变频设定、实验室风量控制、小型过程装置模拟量给定。

电压版工作温度资料有 0–50°C 与 0–60°C 不同底座版本，订货以底座手册为准。电流版标称 0–60°C 室内柜安装。相对湿度按楼宇控制不结露要求。精度电流版可标 ±0.1% 满量程，电压版按8位分辨率与负载误差核算。

采用阻燃工程塑料外壳、FR4 双层隔离PCB、金属手动旋钮、铜端子与光耦/隔离电源器件。

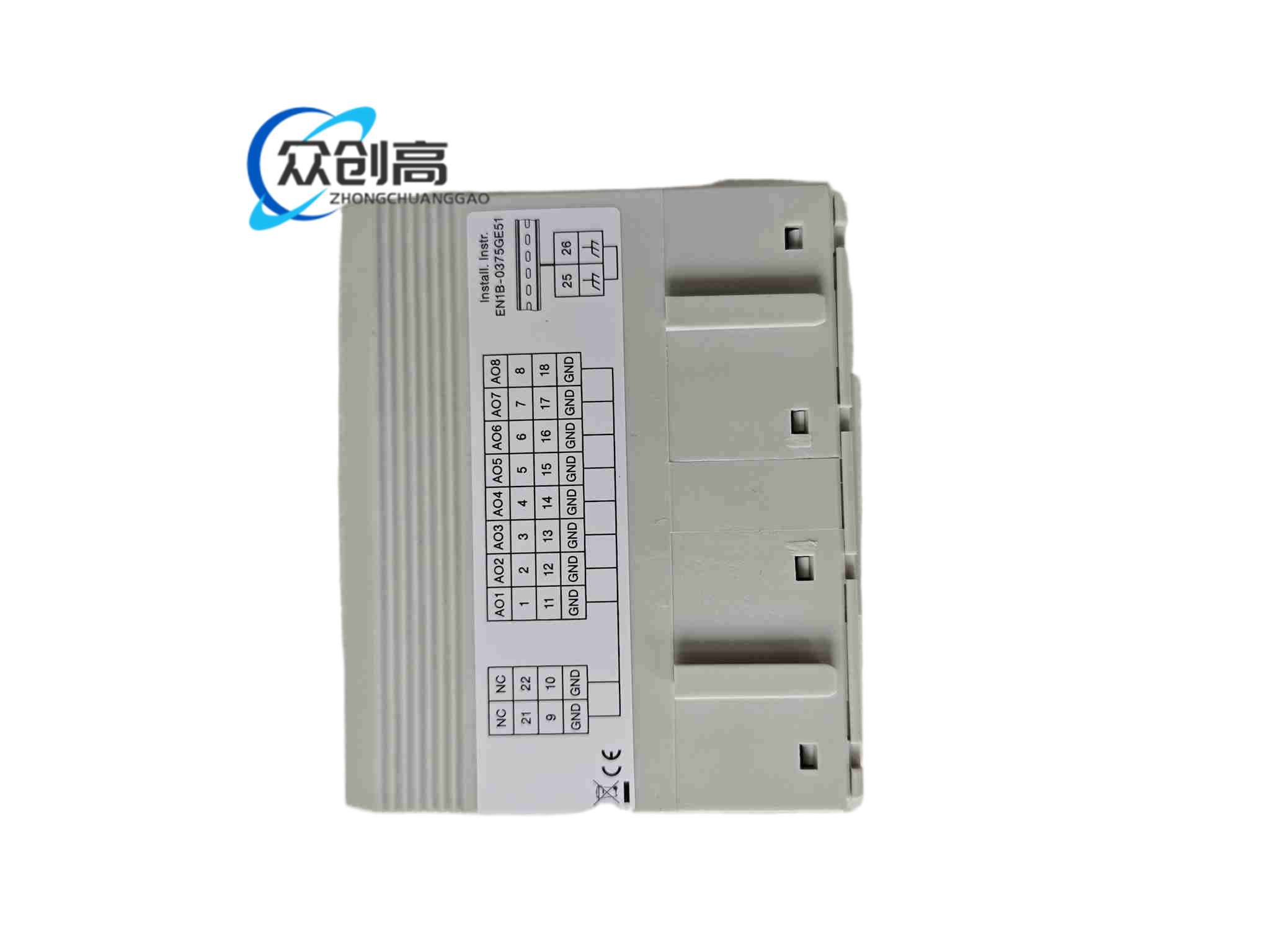

模块插装于 XS821/XS822 或 XSU821-22 等对应底座，正面为输出状态灯与手动电位器/开关。模拟输出端通过底座端子接现场屏蔽线。Pan el Bus 接口经底座与控制器互联。

控制器通过 Panel Bus 下发设定值，DAC 电路转换为 0–10 V、0–11 V 或 4–20 mA 信号驱动现场执行器。手动位置绕开通信直接由电位器或旋钮给定输出；诊断电路检测开路、短路、过载并回报主机。

按输出类型选用正式底座：电压型确认 XS821/XS822 类底座，电流型确认 XSU821-22 类隔离底座。控制柜内 DIN 安装，模拟输出使用屏蔽双绞线，屏蔽层按系统单点接地。与数字量、继电器线分层走线，避免共模干扰。

电压输出不能当电流源驱动低阻负载；电流输出不能并入超限阻性负载。手动超驰仅在模块支持该功能的版本使用。通信故障安全位必须在 CARE 中提前设定，避免阀门误全开或全关。更换模块前确认底座型号、固件版本与信号类型一致。
