VLC-550-E 为 Alerton VisualLogic 系列 BACnet 可编程现场控制器，由 Honeywell/Alerton 提供楼宇自控系统应用。

该控制器面向风机盘管、空调机组、热泵及各类终端空调设备，承担温度、湿度、阀门、风机、报警与能效管理逻辑。它作为原生 BACnet 设备接入 MS/TP 网络，使用 VisualLogic 图形化编程，适合楼宇暖通一体化监控。

电源为 24 伏交流、50/60 赫兹，带负载最大约 90 伏安，最小约 9 伏安；部分输出版本标注 24 伏交流最大负载每路 0.5 安。通用输入为 16 位分辨率，自动识别热敏电阻、干触点、脉冲、0-5 伏、0-10 伏、0-20 毫安或 4-20 毫安；4-20 毫安输入外配 250 欧电阻。外部传感器电源为 20 伏直流±10%、最大 100 毫安。通信为 BACnet MS/TP，速率最高 115.2 千比特。处理器为 32 位，程序与数据存于非易失闪存，逻辑循环 100 毫秒。

支持全 BACnet MS/TP 网络，可现场修改控制逻辑。通用输入自动适配多种传感器。具备热输出可控硅、通用二进制输出、继电器输出与模拟输出组合。支持 Microtouch、Microset 系列墙装传感器进行设定值调整与状态显示。可下载运行代码，兼容旧款 VLC-550、VLC-550C3。

风机盘管温控与多速风机切换，空调机组风阀、水阀与热泵控制，单元式通风机、换热盘管、过滤器压差监视，楼宇 BA 系统末端设备集中管理。

输入：多路 16 位通用输入，热敏电阻支持 3k 或 10k Type II，脉冲最高 100 赫兹，IN0 不支持脉冲。输出组合依机型包括热可控硅、通用二进制、继电器与模拟输出。电源输出：20 伏直流传感器电源最大 100 毫安。通信：MS/TP，最高 115.2 千比特。逻辑周期：100 毫秒。保护：4 安快熔，Class 2 铜导线，室内使用。

壳体采用阻燃工程塑料与金属安装件，端子为铜质螺钉端子，内部为 32 位控制板、电源整流与通信收发电路。

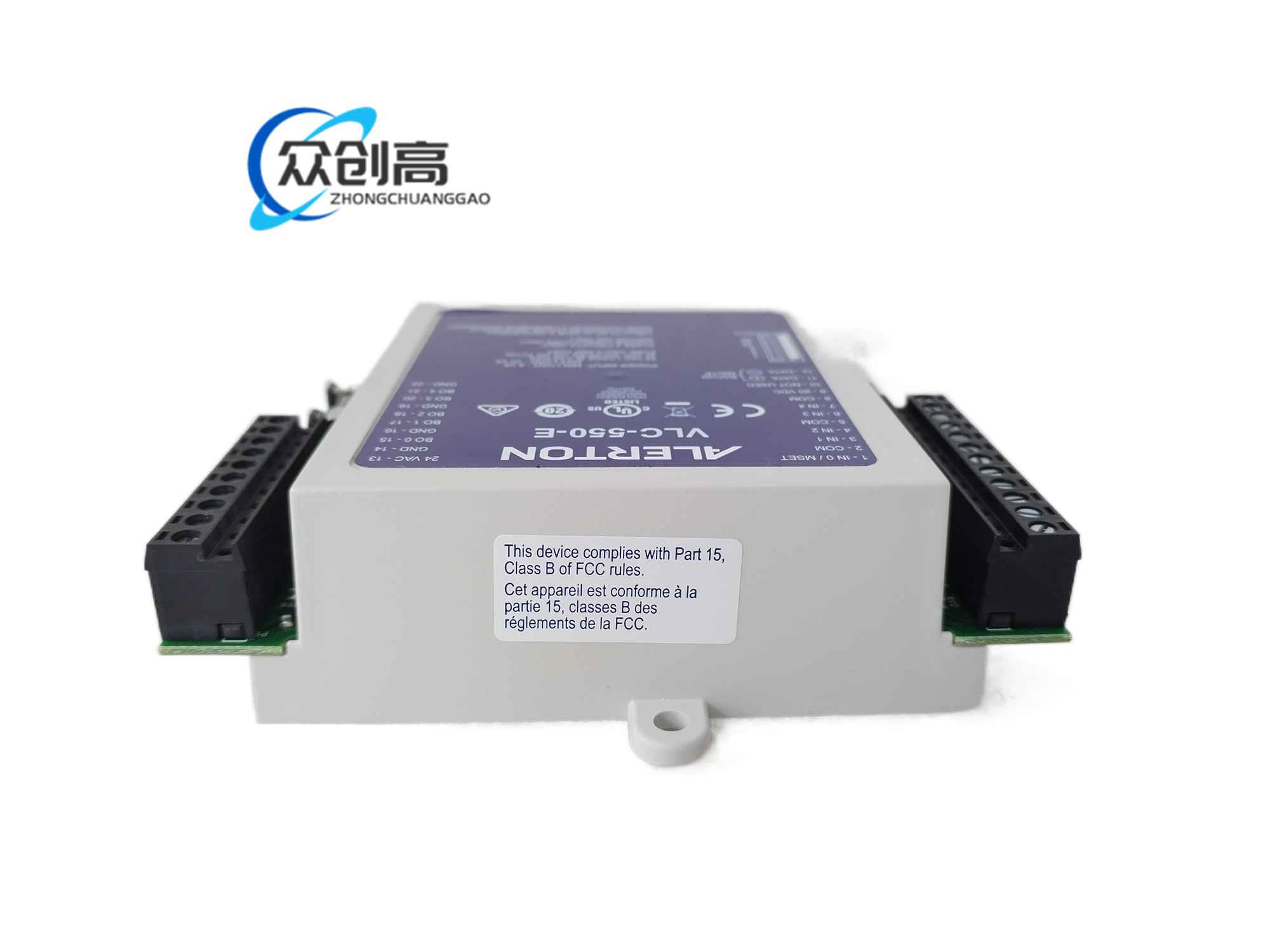

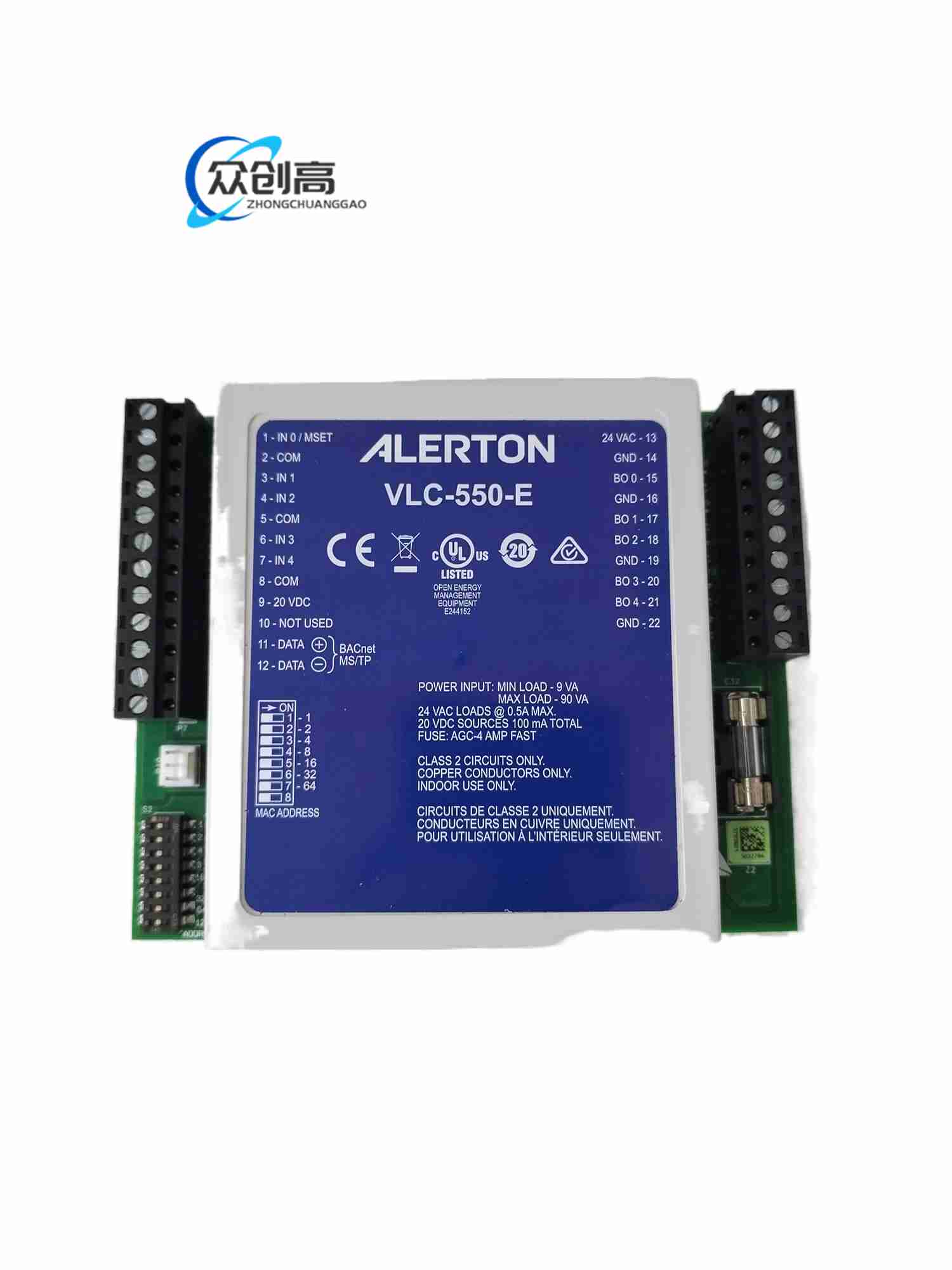

控制器为 DIN/控制柜安装现场单元，正面布置状态与通信指示，端子分区布置通用输入、通信、二进制输出、继电器输出与电源。支持墙装传感器通过数据线接入，形成控制器—传感器两层结构。

传感器信号进入通用输入后由模数转换与类型识别电路处理，控制程序按 VisualLogic 策略进行PID、时序、报警与能量管理运算，再通过可控硅、继电器或模拟输出驱动阀门、风机、电加热与报警设备。所有运行参数经 BACnet MS/TP 上传至主机，接受中央调度与远程改写。

仅用于室内，电源使用 24 伏交流 Class 2 铜导线，熔丝按 4 安快熔配置。通用输入按传感器类型接线，4-20 毫安或 0-20 毫安输入外接 250 欧电阻。通信线使用屏蔽双绞，终端电阻与地址按 BACnet 网络规划设置。继电器与可控硅输出容量不得超出器件额定，感性负载加灭弧保护。

20 伏直流传感器电源总电流不得超过 100 毫安。模拟输入类型设置错误会导致温度或压力读数偏差。MS/TP 地址冲突会造成整段通信异常，安装前统一编制设备地址。继电器频繁投切大感性负载需复核触点寿命。设备不得用于户外、高湿喷淋或未经隔离的强电磁环境。
